4K 18Gbps Multiformat HDBaseT Wandplatten-Extender-Set

HDBaseT Wall Plate Extender Set: Zuverlässige Übertragung und nahtlose Integration
Das HDBaseT Wall Plate Extender Set bietet eine Reihe von Funktionen für effiziente AV- und IT-Setups. Mit seiner zuverlässigen Übertragung und nahtlosen Integration ist dieses Produkt ideal für professionelle Umgebungen.

• Übertragungsreichweite: Übertragen Sie HDMI- und USB-C-Signale über HDBaseT bis zu 40m für 4K-Auflösung und 70m für 1080p. Diese erweiterte Reichweite sorgt für Flexibilität bei der Installation und den Anschlussmöglichkeiten.

• Hochgeschwindigkeitsauflösungen: Unterstützt 18Gbps für Auflösungen bis zu 4K UltraHD bei 60Hz für HDMI und 30Hz für USB-C. Genießen Sie kristallklare Bilder und ruckelfreie Videowiedergabe ohne Kompromisse.

• Power over Cable: Bidirektionales Power over Cable (PoC) ermöglicht die Stromübertragung zwischen Geräten und macht zusätzliche Stromquellen überflüssig. Diese Funktion vereinfacht die Einrichtung und reduziert den Kabelsalat.

• Umfassende Konnektivität: Ausgestattet mit 3 USB-A 2.0 KVM-Ports am Receiver, zusammen mit USB-C-Unterstützung für Daten- und AV-Übertragung. Dies gewährleistet ein effizientes Gerätemanagement und eine nahtlose Integration mit verschiedenen Peripheriegeräten.

• Einfache Installation: Konzipiert als Wandplatte für die Installation in einer 2fach-Wandsteckdose, bietet dieses Extender-Set eine schlanke und diskrete Lösung für AV- und IT-Setups. Genießen Sie eine nahtlose und professionell aussehende Installation.

Effiziente AV- und IT-Konnektivität
Das HDBaseT Wall Plate Extender Set ist die perfekte Lösung für zuverlässige Übertragung und nahtlose Integration in professionellen Umgebungen. Erweitern Sie Ihr Setup mit diesem vielseitigen und leistungsstarken Extender-Set.

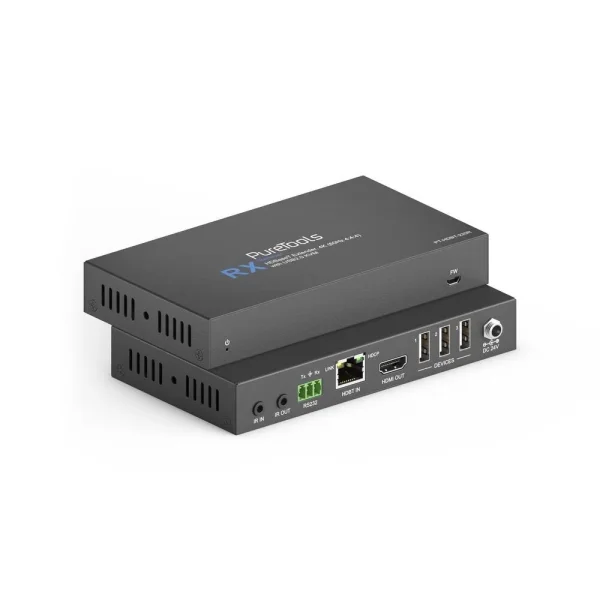

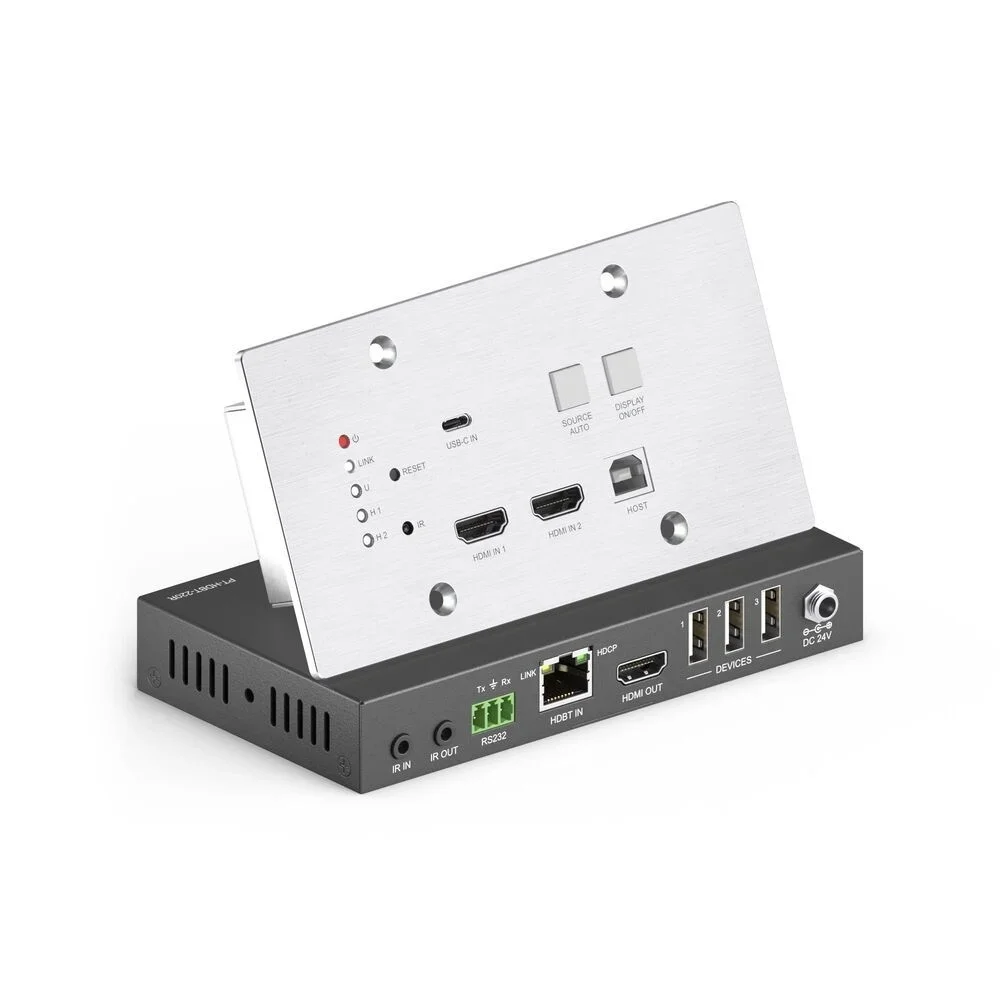

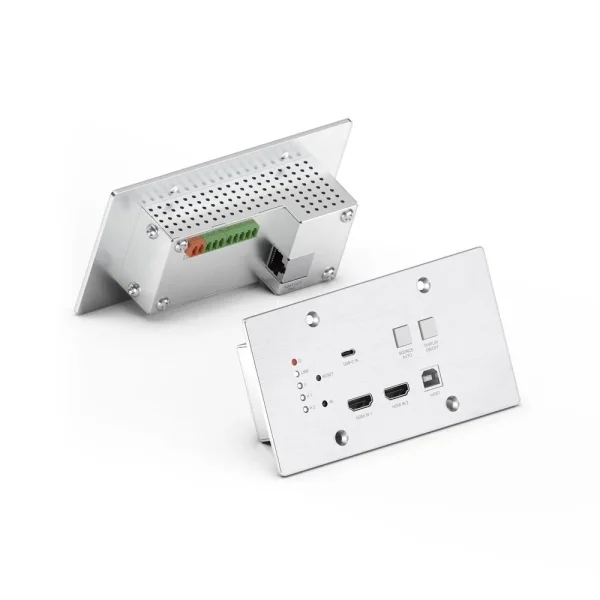

Das PT-HDBT-220WP 4K Multiformat HDBaseT Wallplate Extender Set umfasst einen HDMI- und USB-C-Wandplattensender / Switcher (TX) zur direkten Integration in eine 2fach-Wandsteckdose und einen Stand-Alone-Empfänger (RX) zur Übertragung eingehender AV-Signale über HDBaseT. Beide Geräte werden mit einem herkömmlichen Cat. Kabel (Cat.5e / Cat.6a) über Distanzen von bis zu 40 Metern für 4K-Auflösungen mit max. 60Hz bei 4:4:4 Farbunterabtastung oder bis zu 70m für 2K FullHD / 1080p Auflösungen mit max. 60Hz bei 4:4:4-Farbunterabtastung. Der USB-C-Eingang akzeptiert neben USB-Datensignalen auch AV-Streams via USB-C Alt-Mode.

Die unmittelbare Nutzung eines voll integrierten Wandanschlussfeldes bedeutet weniger Verkabelungsaufwand und erfordert weniger zusätzliche Hardware, wie z.B. separate Wand- oder Tischanschlussfelder.

Für die Einbindung von USB-2.0-Geräten stehen am Receiver drei USB-A-Anschlüsse zur Verfügung. Deren Signale werden über HDBaseT an den USB-B-Anschluss des Wandsenders übertragen, an den dann der empfangende " Host"-PC angeschlossen wird. So können z.B. USB-Speichergeräte am Empfangsort angeschlossen werden und vom jeweiligen Host-PC am Arbeitsplatz oder Präsentationsort einfach abgerufen werden. Es ist auch möglich, KVM-Geräte wie Tastatur, Maus und Webcam zur Verwendung mit entfernten PCs anzuschließen. Unterstützt wird " Hi-Speed" USB 2.0, was die Integration älterer und neuerer Geräte ermöglicht. Geräte mit USB 3.x oder höher übertragen daher mit maximal 480Mbps USB 2.0 Hi-Speed Datenrate.

Zur Systemsteuerung stehen auf dem Wandsender zwei Drucktasten zur Verfügung. Der Taster " Display ON/OFF" dient zur Fernabschaltung des Displays und kann über IR-Learning oder RS232 programmiert werden. Die HDMI-/USB-C-Eingangssignale können automatisch erkannt und umgeschaltet oder manuell über die Taste " Source-Auto" umgeschaltet werden, einschließlich CEC-Unterstützung.
Das System unterstützt bidirektionale PoC- oder PoH-Stromversorgung bis zu 24 V. Das bedeutet, dass nur eines der beiden Geräte mit Strom versorgt werden muss, damit auch das andere Gerät über die HDBaseT Cat-Verbindung versorgt wird. Das spart Netzteile und sorgt für Ordnung, da an einem der beiden Standorte weniger Kabel verlegt werden müssen.
Beide Geräte verfügen über einen IR-Eingang sowie einen IR-Ausgang. Das bedeutet, dass das angeschlossene Anzeigegerät von der Seite des Quellgerätes aus gesteuert werden kann und umgekehrt.
Sowohl Sender als auch Empfänger verfügen außerdem über einen 3-poligen Phoenix-Anschluss zur Steuerung über RS232 in 3 Modi: lokale Steuerung am TX, Durchgang vom TX durch den RX zum Anzeigegerät oder Durchgang vom RX zum TX.
Der 12V-Stromanschluss am Empfänger ist mit einem Schraubverschluss abschließbar.
Der Wandsender verfügt außerdem über mehrere Status-LEDs, die den Betriebsstatus, die HDBaseT-Verbindung und den aktiven Eingang anzeigen. Darüber hinaus verfügt der Wandsender über eine versenkte " Reset"-Taste und ein integriertes IR-Auge.

PureTools - Professionelle Elektronikprodukte für kommerzielle Anwendungen
Die PureTools-Produktlinie besteht aus hochwertigen Audio-/Video-Elektronikprodukten wie Matrizen, Umschalter, Splitter, Konverter und Extender für kommerzielle AV-Installationen und Anwendungen. Der Schwerpunkt der Produktlinie liegt auf der Übertragung von digitalen Signalen wie HDMI, DisplayPort, DVI, USB, HDBaseT und vielen mehr. Zuverlässige Technologie, die nach den neuesten Standards entwickelt und mit intelligenten Innovationen kombiniert wurde, macht die PureTools-Produktlinie perfekt für professionelle Installateure und garantiert ein " Install and Forget"-Erlebnis dank erstklassiger Leistung.

• Übertragung von HDMI und USB-C via HDBaseT bis zu 40m (4K), 70m (1080p)
• Unterstützt 18Gbps für Auflösungen bis zu 4K UltraHD 60Hz (HDMI) / 30Hz (USB-C)
• Bidirektionales PoC, Pass-Through für IR und RS232, EDID Management
• 3 USB-A 2.0 KVM Ports am Receiver, USB-C unterstützt Daten- und AV-Übertragung
• Wandanschlussfeld für Montage in einer 2-fach Unterputzdose
