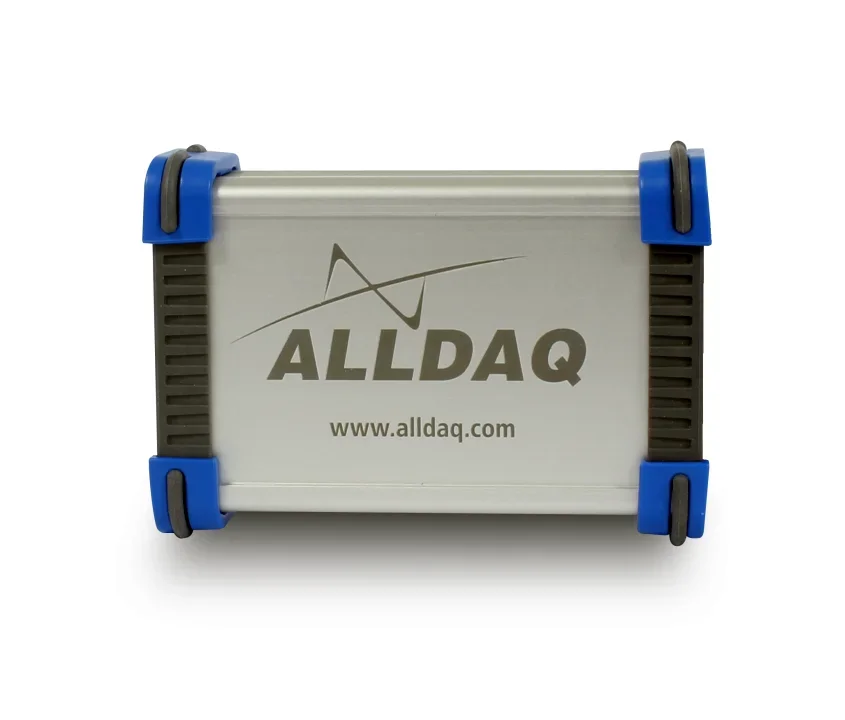

ALLDAQ ADQ-153 ADQ-Box-I2C-MUX

ALLDAQ I2C Multiplexer, Puffer, Isolator, Level-Shifter Mit den I2C Multiplexer-Boxen von ALLDAQ haben Sie zahlreiche Möglichkeiten, Ihre I2C Strukturen auszubauen und störunempfindlicher zu machen. I2C Multiplexer: Über USB wird ein I2C Master-Kanal generiert, der direkt zur Verfügung steht und zusätzlich eine integrierte Multiplexer-Baugruppe anspricht. Somit wird dieser I2C-Bus dann auf bis zu 3 weitere Kanäle erweitert. Der Multiplexer besitzt 8 schaltbare I2C-Adressen, damit andere Boxen gleichzeitig umd mehrere Slaves mit identischen I2C Adressen verwendet werden können. I2C Verlängerung: Neben dem konventionellen I2C-Bus bieten die ADQ-I2C Module auch speziell gepufferte Interfaces. So können 2 Boxen als Verlängerung verwendet werden, um auch große Distanzen von mehreren 100 Metern über ein 2-adriges Twisted-Pair Kabel zu überwinden. I2C Isolator: Die gepufferten SCL/SDA Leitungen sind kapazitiv getrennt, um einen Schutz gegen Ground-Loops, etwa bei unterschiedlichem GND-Bezug der Endgeräte bei langen Leitungen zu bieten. I2C Level-Shifter: Die internen Pull-Ups an 5V können per Software abgeschaltet werden. Somit kann über externe Pull-Ups auch mit anderen Spannungspegeln gearbeitet werden.
