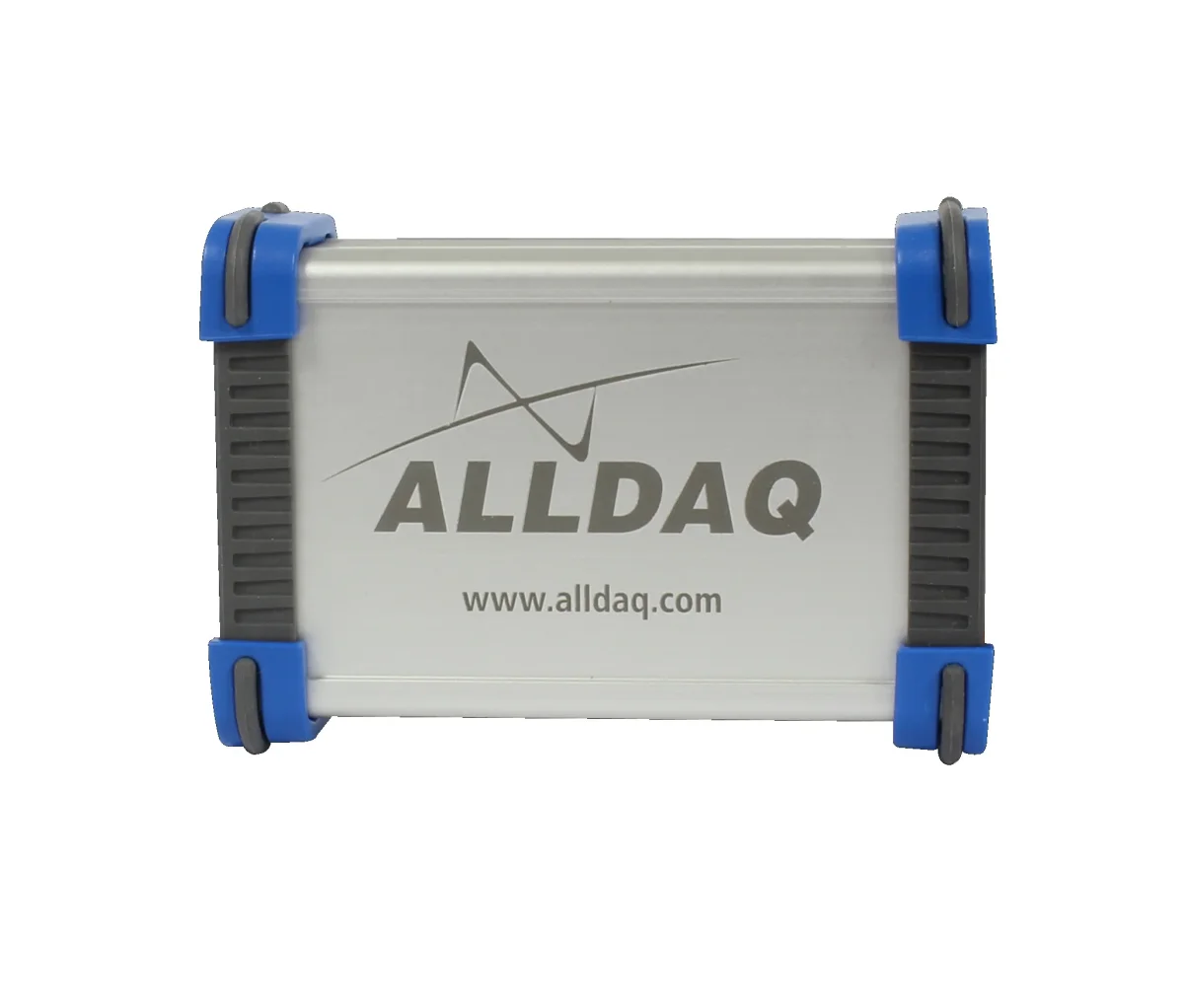

Alldaq Adq-63 / Adq-Link-I2C-Mux

Der ALLDAQ ADQ-63 ist ein I2C Multiplexer, Puffer, Isolator und Level-Shifter I2C Multiplexer: Der I2C " Master-Kanal" am Eingang kann als Standard-I2C oder als ADQ-Link gestaltet sein. Dieser spricht eine Multiplexer-Baugruppe an. Somit wird dieser I2C- oder ADQ-Link Bus dann auf bis zu 3 weitere Kanäle erweitert. Der Multiplexer besitzt 8 schaltbare I2C-Adressen, damit andere Boxen gleichzeitig umd mehrere Slaves mit identischen I2C Adressen verwendet werden können. I2C Verlängerung: Neben dem konventionellen I2C-Bus als Ausgang bieten die ADQ-I2C Module auch speziell gepufferte Interfaces - Den ADQ-LINK. So können 2 Boxen als Verlängerung verwendet werden, um auch große Distanzen von mehreren 100 Metern über ein 2-adriges Twisted-Pair Kabel zu überwinden. Am Ende kann dann wieder ein konventionelles I2C abgegriffen werden. Sehen Sie hierzu auch das ADQ-63- oder ADQ-151/-63 Kit. I2C Isolator: Die gepufferten SCL/SDA Leitungen sind kapazitiv getrennt, um einen Schutz gegen Ground-Loops, etwa bei unterschiedlichem GND-Bezug der Endgeräte bei langen Leitungen zu bieten. I2C Level-Shifter: Die internen Pull-Ups an 5V können per Software abgeschaltet werden. Somit kann über externe Pull-Ups auch mit anderen Spannungspegeln gearbeitet werden.Hinweis: Die Spannungsversorgung kann über eine beliebige Schnittstelle erfolgen. Die Zuleitung darf max. 2m betragen.
