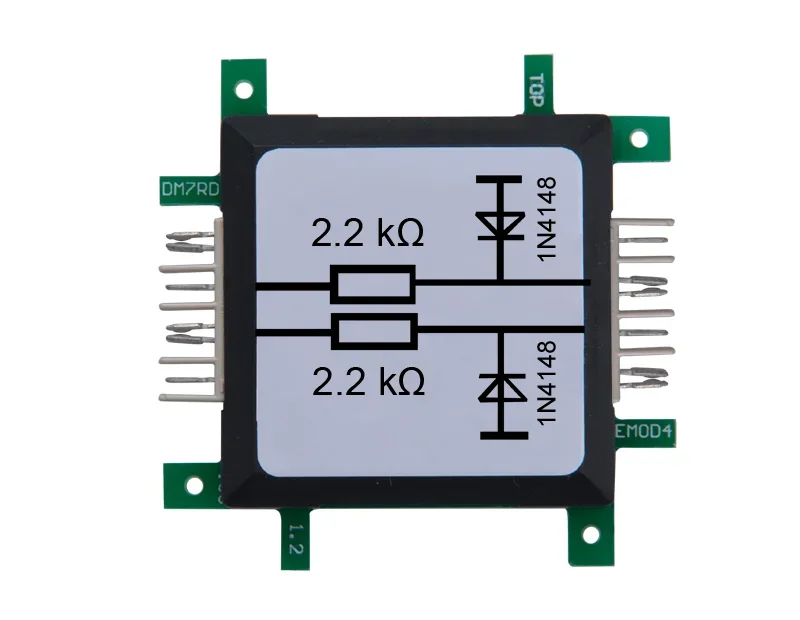

ALLNET Brick’R’knowledge Widerstand 2,2K doppelt Ohm mit Schutzdiode

Doppelwiderstand mit Schutzdioden. Speziell zum Schutz der analogen Eingänge des Arduino Nano. Die Dioden müssen in Richtung des Arduino Nano Bricks angeschlossen werden. Sie schützen vor negativen Spannungen. Im Nano Brick selbst sind auch nochmal zwei Widerstände mit ca. 100 Ohm untergebracht. Die 2.2KOhm Widerstände können die Eingänge auch vor 9V Spannung schützen.
