ALLNET Punkt-zu-Punkt Coax 8 Port Master Chassis/Verstärker EOC 200 zbh. EOC G.hn Unterputzdose/Durchgangsdose " ALL-GHN108S-200-UP-Dose"

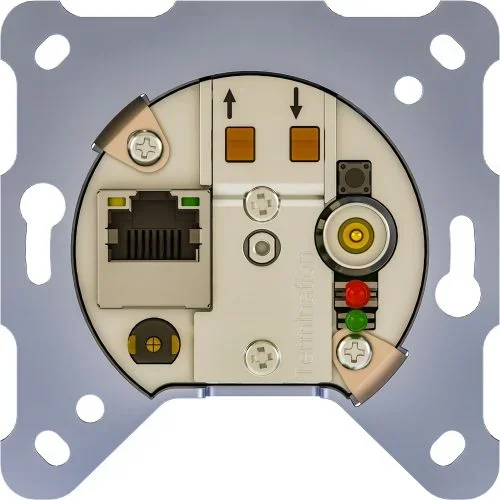

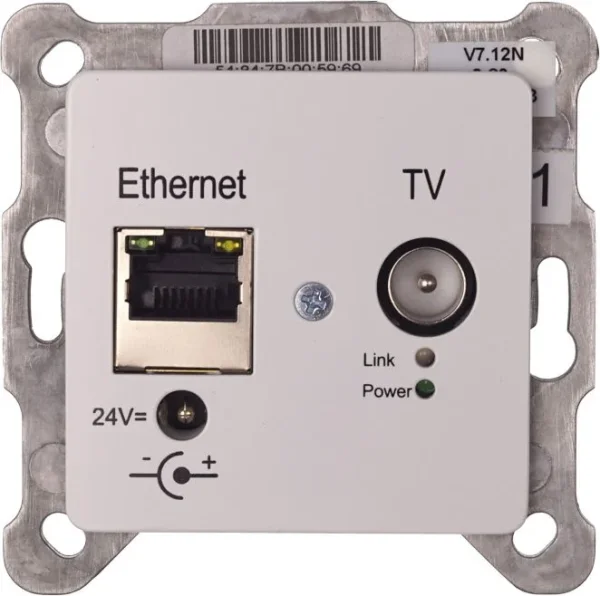

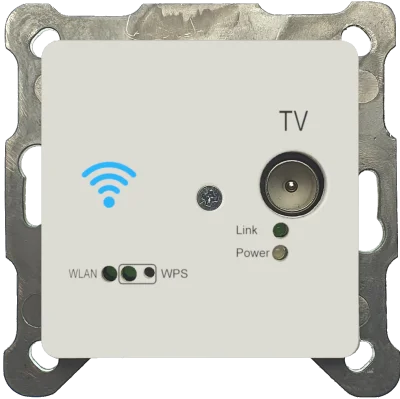

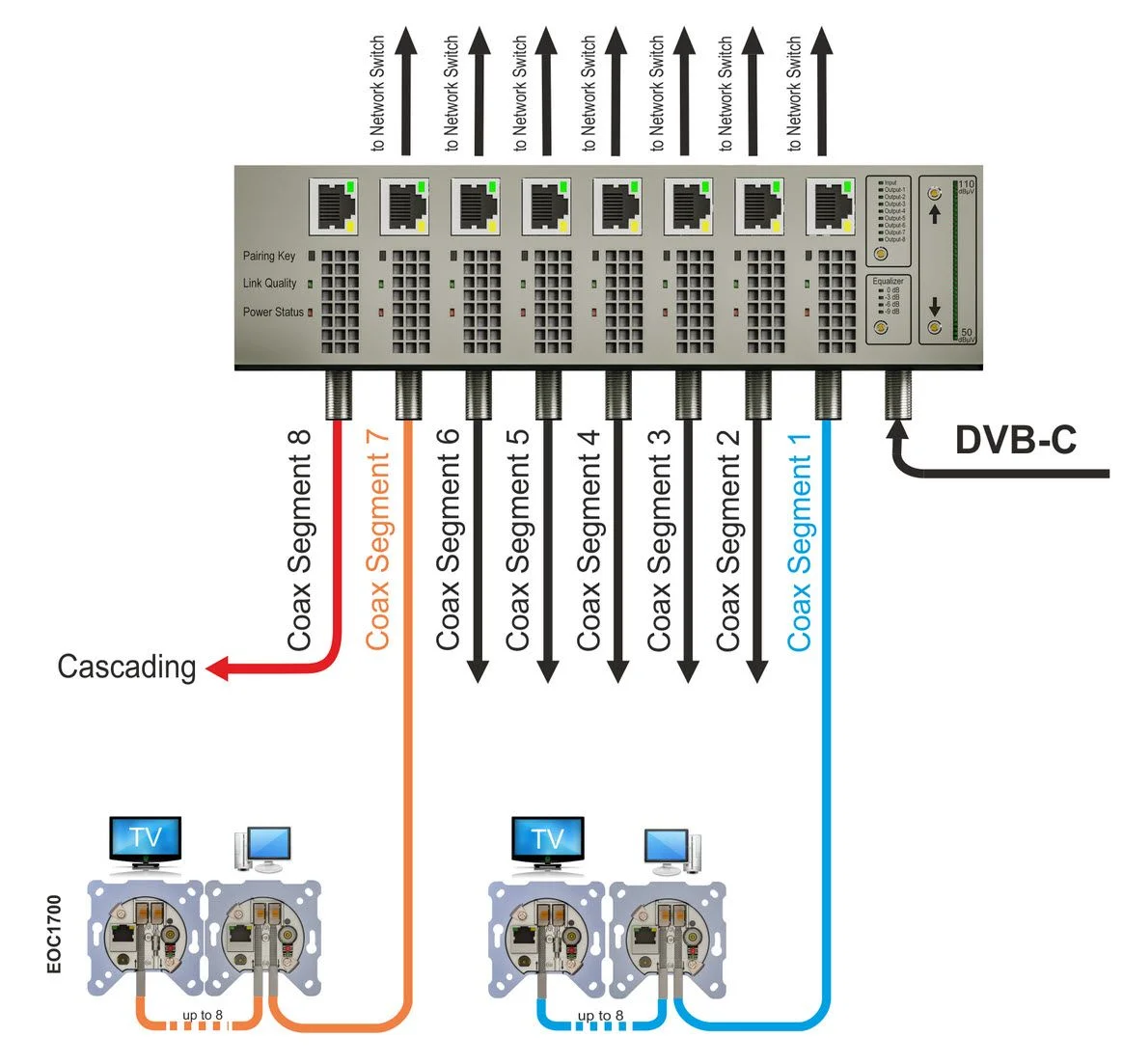

Die EOC 200 UP-Dose ist eine C-Durchgangsdose mit integrierter GBit LAN-Schnittstelle. Ein vorhandenes Koaxialkabel wir zur gleichzeitigen Übertragung von DVB-C und Netzwerkdaten genutzt. Internet-/Netzwerkdaten können über den GBit Ethernet Anschluss genutzt werden. Die Koax Buchse stellt ein Breitband Kabelsignal (240 bis 860 MHz) zur Verfügung und kann mit einem handelsüblichen Receiver genutzt werden. Die Auskopplung des TV Signals erfolgt über die Koax Buchse, die der Netzwerkdaten erfolgt über die RJ45 Buchse. Die Vernetzung der einzelnen UP Dosen/G.hn Module findet automatisch statt. Die EOC 200 kann via Fernspeisung durch einen ALL-GHN108M-Coax-200 oder mit einem 24V/1A Netzteil betrieben werden. Es können 4 nachfolgende EOC 200 versorgt werden. (Art. 221626 ALL-GHN108S-200-UP-Dose oder Art. 221627 ALL-GHN108S-200-WIFI) Die EOC 200 lässt sich sowohl in eine einzelne Unterputzdose als auch in eine mehrfach Unterputzdose einbauen. (Art. 221626 ALL-GHN108S-200-UP-Dose oder Art. 221627 ALL-GHN108S-200-WIFI) Jede EOC 200 kann mit jeder anderen Unterputzdose Daten austauschen. (Art. 221626 ALL-GHN108S-200-UP-Dose oder Art. 221627 ALL-GHN108S-200-WIFI) Verkabelung/Anschluss der EOC-Unterputzdosen an den ALL-GHN108M-Coax-200 Empfohlene Anwendung: Gebäudeaufrüstung mit Gigabit bei vorhandener Koaxialverkabelung und kleinem Budget: Heimanwender kleine Firmennetzwerke Hotels Krankenhäuser Kurbetriebe Altenheime Altbausanierung Vergleich der Übertragungsstandards Standard G.Hn über COAX WLAN Powerline DOCSIS 3.0/3.1 über Coax netto Datenrate 1,5 Gbit 240 Mbit – WiFi 42 600 Mbit - Wi-Fi 52 800 Mbit - Wi-Fi 62 400 Mbit Powerline AV12002 400 Mbit Powerline AV20002 1600 Mbit/s dowload3 240 Mbit/s upload3 Anschaffungskosten mittel Wi-Fi4 Geräte billig Wi-Fi5 Geräte mittel Wi-Fi6 Geräte teuer AV1200 Geräte günstig AV2000 Geräte mittel hoch benötigt DOCSIS - CMTS Server Leistungsaufnahme bis zu 3W/Gbit >6 W/Gbit Accesspoint mitgerechnet bis zu 6 W/Gbit >8 W/Gbit Server mitgerechnet Störanfälligkeit nicht störanfällig durch viele Nutzer durch elektrische Verbraucher nicht störanfällig Abhörsicherheit ja WPA3 ja WPA2 nein ja ja optische Wirkung klein verschwindet in der Wand mittel Router steht im Raum groß ragt aus der Steckdose mittel Modem steht im Raum 2 Quelle: https://de.wikipedia.org/wiki/Datendurchsatz 3 Quelle: https://de.wikipedia.org/wiki/Data_Over_Cable_Service_Interface_Specification Technische Daten: DVB-C-Einzeldose für Reihenverteilung Einbau in Einzel- und Mehrfachdosen Frequenzbereich: 2 – 199 MHz Netzwerkstandard: G.Hn Datenrate Brutto: 2000 Mbps Datenrate Netto: 1700 Mbps Durchgangsdämpfung: 300 – 860 MHz: -2 dB (16 db Richtkoppler) Durchgangsdämpfung: 300 – 860 MHz: -3 dB (10 db Richtkoppler) Richtkoppler: 16 dB (andere Werte auf Anfrage) Hardware Verschlüsselung: AES 128-bit Quality of Service: VLAN/TOS/Packet Classifier Fernwartung: TR-069 Remote Management (optional) Geeignet nur für DVB-C Verkabelung Nicht geeignet für Satellitenverkabelungen Geeignet nur für DVB-C Verkabelung Nicht geeignet für Satellitenverkabelungen Leistungsaufnahme EOC 200 Datenrate netto Leistungsaufnahme 50 Mbit/s 2,06 Watt 100 Mbit/s 2,27 Watt 200 Mbit/s 2,47 Watt 300 Mbit/s 2,68 Watt 400 Mbit/s 2,81 Watt 500 Mbit/s 2,90 Watt 800 Mbit/s 3,09 Watt 1000 Mbit/s 3,15 Watt
