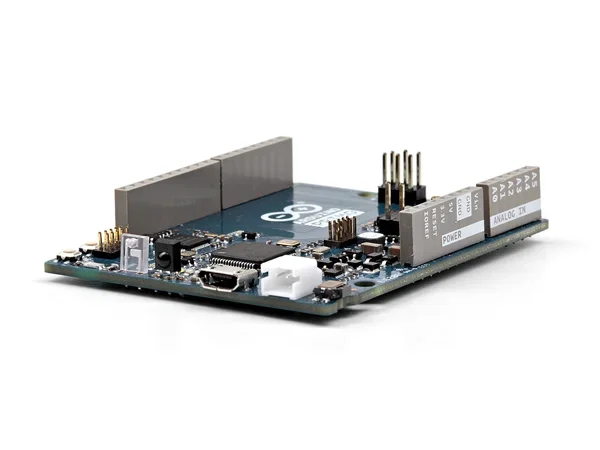

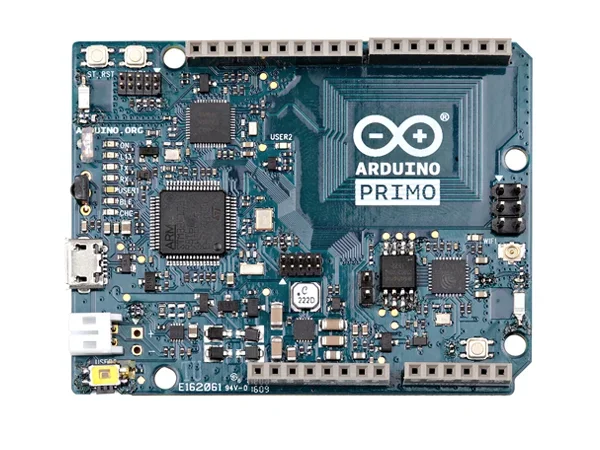

Arduino® Board PRIMO

Der Primo ist der erste Arduino-Board mit einem Nordic nRF52 Prozessor mit WiFi gekennzeichnet. Das Arduino Primo kombiniert die Rechenleistung aus dem Nordic nRF52 Prozessor, einem Espressif ESP8266 für WiFi, sowie mehrere On-Board-Sensoren und ein Batterieladegerät . Die nRF52 umfasst NFC (Near Field Communication) und Bluetooth Smart. Die Sensoren umfassen eine On-Board-Taste, LED und Infrarot-Empfänger und Sender. Das Arduino Primo Core ist in Zusammenarbeit mit Nordic Semiconductor für den Bereich IoT entwickelt worden und ist durch seinen geringen Stromverbrauch und der Bluetoothfähigkeit ideal für Wearables-Projekte geeignet. Der verwendete Mikrocontroller ist ein nRF52832. Dieser wird auch auf dem Arduino Primo verwendet. Spezifikationen: 10 digitale Ein- / Ausgangspins 10 PWM (alle digitalen Pins) 8 analoge Pins (von D0 bis D7) Beschleunigungsmesser und Gyroskop Temperatur- und Feuchtigkeitssensor RGB Led SWD-Anschluss (zur Programmierung des Boards über einen externen Programmer) Ein Knopfzellen-Batteriehalter BLE-Schnittstelle LED NFC-Anschluss (zur Verwendung einer externen NFC-Antenne) Reset-Tasten (zum Zurücksetzen des Mikrocontrollers) Ein / Aus-Schalter für die Stromversorgung Dokumente: Anleitung Arduino PRIMO CORE Schematik WIFI MICROCONTROLLER Processor ESP8266 Architecture Tensilica Xtensa LX106 Operating Voltage 3.3 V Flash Memory 4 MB RAM 8 MB instruction, 12 MB data Clock Speed 80 MHz WiFi 802.11 b/g/n 2.4 GHz Wake up time < 2ms ARDUINO MICROCONTROLLER Microcontroller Nordic nRF52832 Architecture ARM Cortex-M4F Operating Voltage 3.3 V Flash memory 512 KB SRAM 64 KB Clock Speed 64 MHz Analog I/O Pins 6 + 1 DAC DC Current per I/O Pins 7 mA Bluetooth Smart Up to +4 dBm output power, -96 dBm sensitivity Other features PDM interface, AES HW enc, NFC tag SERVICE MICROCONTROLLER Processor STM32F103R8T6 Architecture ARM Cortex-M3 Operating Voltage 2.0 to 3.6 V Flash Memory 64 KB SRAM 20 KB Clock Speed up to 72 MHz Main Features USB/Uart converter, CMSIS-DAP, GPIO expander, Board power management, IrDA GENERAL Input Voltage 5 V Digital I/O Pins 20 PWM Output 3 Power Consumption 87 mA PCB Size 53 x 68.5 mm Weight 34 g Product Code A000135
