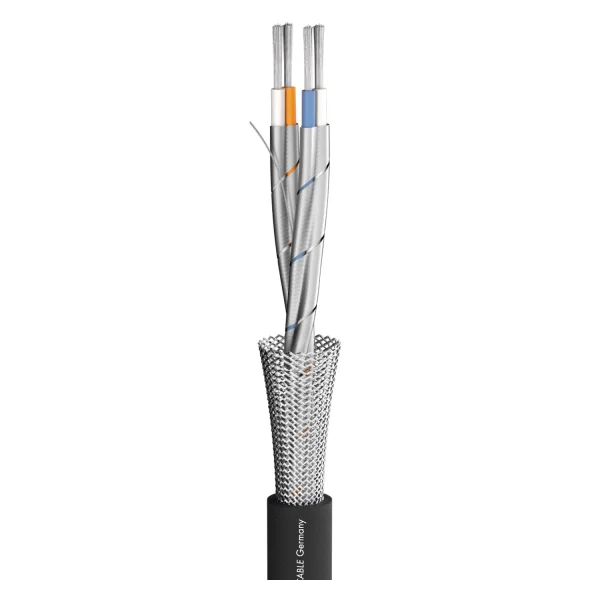

BINARY 422 TP DMX512 DMX-Kabel, schwarz

DMX Binary 422 TP DMX512; 4 x 0,22 mm²; S-PVC Ø 8,00 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Bühne / live, Mobiler Einsatz outdoor / indoor, Studio / Broadcast, Installation, ELA 100 V

EAN/GTIN	4049371002424
Hersteller-Nr.	542-0051
Hersteller	Sommer cable

Zwei, die nichts voneinander wissen wollen...

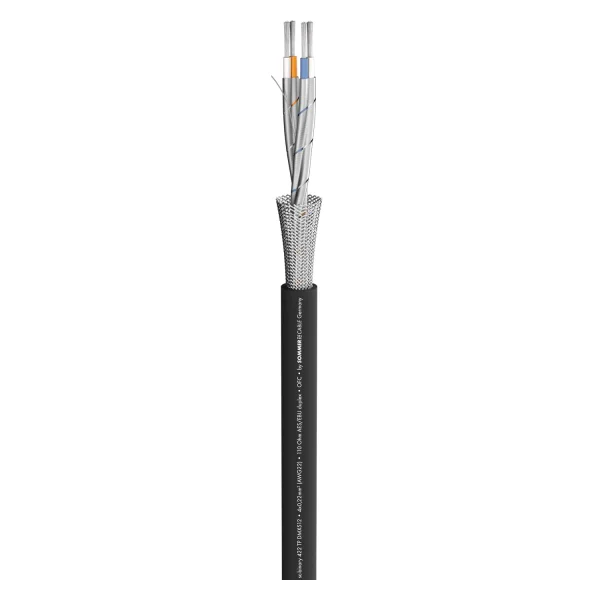

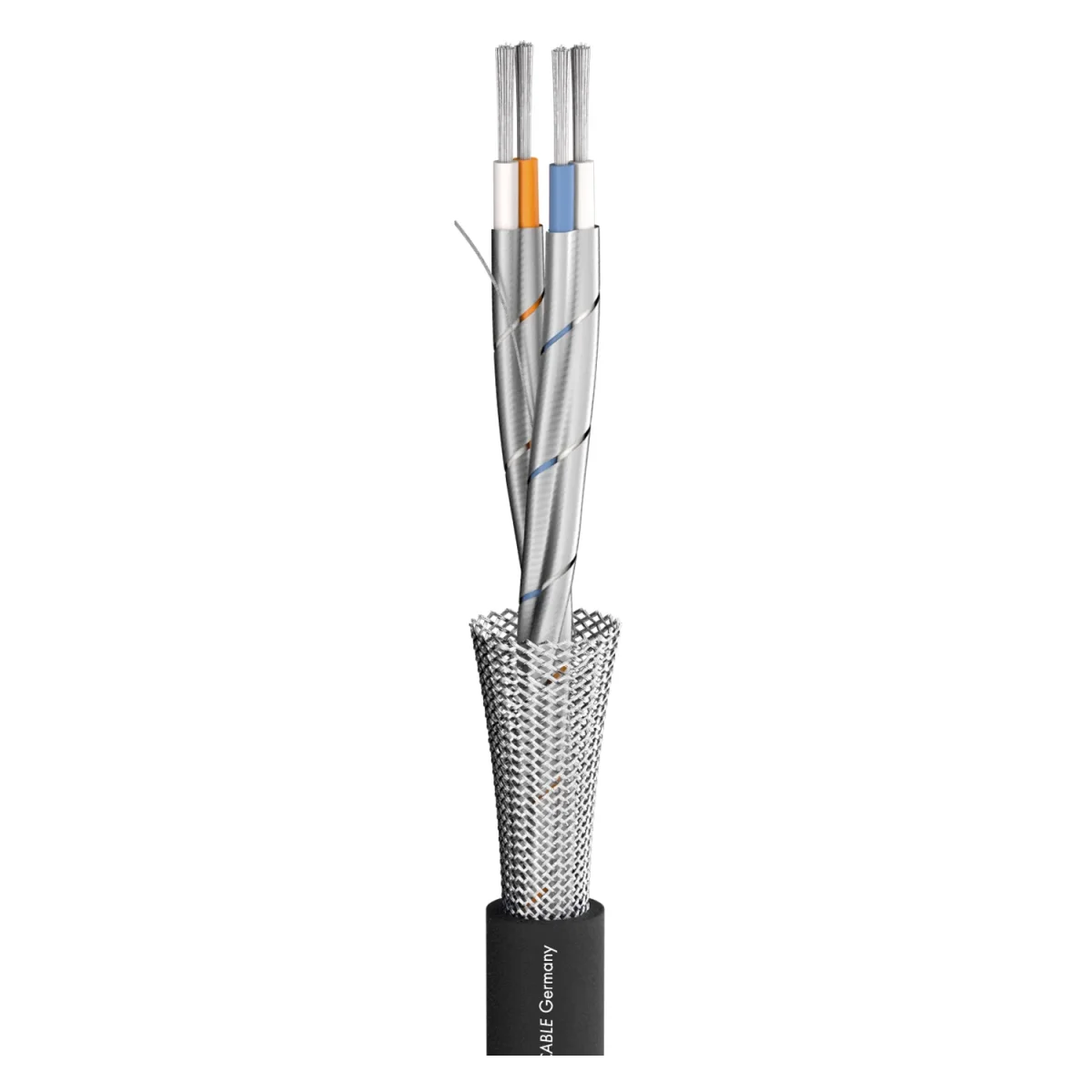

und das in einem Mantel! Um den Durchmesser zu minimieren oder um Platz zu sparen, werden AES/EBU bzw. DMX Kabel normalerweise „über Kreuz“ verseilt. Bei extrem harten Beanspruchungen können sich hier im schlimmsten Fall die Adern leicht bewegen, was einen etwas größeren Toleranzbereich der elektrischen Daten zur Folge haben könnte. Um auf Nummer sicher zu gehen, kann man nun die etwas aufwändigere Ausführung SC-BINARY 422 TP (Twisted Pair) wählen, bei der die beiden Adernpaare paarweise geschirmt und durch eine AL/PT Folie nochmals gegeneinander isoliert sind. Das Kabel wird dadurch natürlich ein wenig größer im Durchmesser, welcher dem Kabel aber wiederum zusätzliche Stabilität verschafft. Das Binary 422 TP DMX512 (TWISTED PAIR) wird im kälteresistenten und kerbfesten S-PVC Mantel geliefert. Durch die doppelte Schirmung (AL/PT Folie + Cu-Geflecht) und der Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Übertragungsgeschwindigkeit 256 Kbs nach EIA 485.

Vorteile:

Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
Hervorragend geschützt gegen Einstreuung (Cu-Geflecht + AL/PT-Folie) und Twisted Pair Konstruktion
Extrem robust durch die zähe Ummantelung

Anwendung:

Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
Verbindung von digitalen Steuerungen und Geräten aller Art
S-PVC-Mantel für mobilen Außeneinsatz

Eigenschaften	Analog, Digital 110 Ω AES / EBU, Erdverlegung, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	DMX
Farbe	schwarz
Signalübertragung	symmetrisch

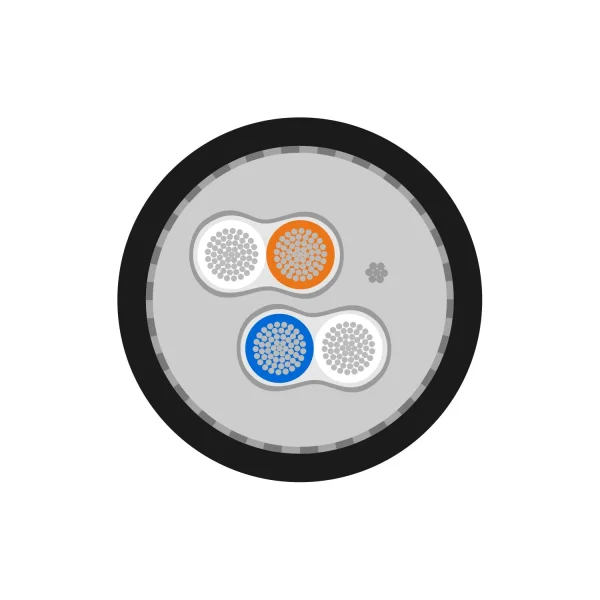

Aufbau	[2(2LI2YS0,22mm²)(ST)]CY
Mantelmaterial	S-PVC
Mantel Ø [mm]	8,00
Mantel Ø ["]	0.315
Kanalanzahl (AES/EBU, DMX)	1
Innenleiter	4
Innenleiter (AES/EBU, DMX)	4
Innenleiter (AES/EBU, DMX) [mm²]	0,22
Innenleiter (AES/EBU, DMX) [sqin]	0.0003
Innenleiter Ø (AES/EBU, DMX) [mm]	0,53
Innenleiter Ø (AES/EBU, DMX) ["]	0.0209
AWG (AES/EBU, DMX)	24
Abschirmung	Cu-Kreuzgeflecht verzinnt + 2 x AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (AES/EBU, DMX)	7
Cu-Litze Ø (AES/EBU, DMX) [mm]	0.20
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0079
Leiterisolationsmaterial	Foam / Skin-PE, Foam PE
Leiterisolation Ø [mm]	1,55
Leiterisolation Ø ["]	0.061
Gewicht bei 1 m [g]	76
Gewicht bei 1000 ft [lbs]	51.1416
UV-Beständig	Ja
Brandlast je m [kWh]	0,25
Bauform	rund
Aufmachung, VPE	100 m Rolle
Temperatur min. [°C]	-25
Temperatur max. [°C]	70, 80
Breite [mm]	8
Breite ["]	0.315
Höhe [mm]	8
Höhe ["]	0.315
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	45
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	13.716
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	110
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	33.528
Wellenwiderstand [Ω]	110
Isolationswiderstand bei 1 km [GΩ]	0,1, 1
Isolationswiderstand bei 1000 feet [GΩ]	0.0305, 0.3048
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	0,1, 1
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.0305, 0.3048
Leiterwiderstand bei 1 km [Ω]	87, 98
Leiterwiderstand bei 1000 ft. [Ω]	26.5176, 29.8704
Schirmwiderstand bei 1 km [Ω]	15
Schirmwiderstand bei 1000 ft. [Ω]	4.572
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

3,27 €

inkl. USt: 3,89 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
