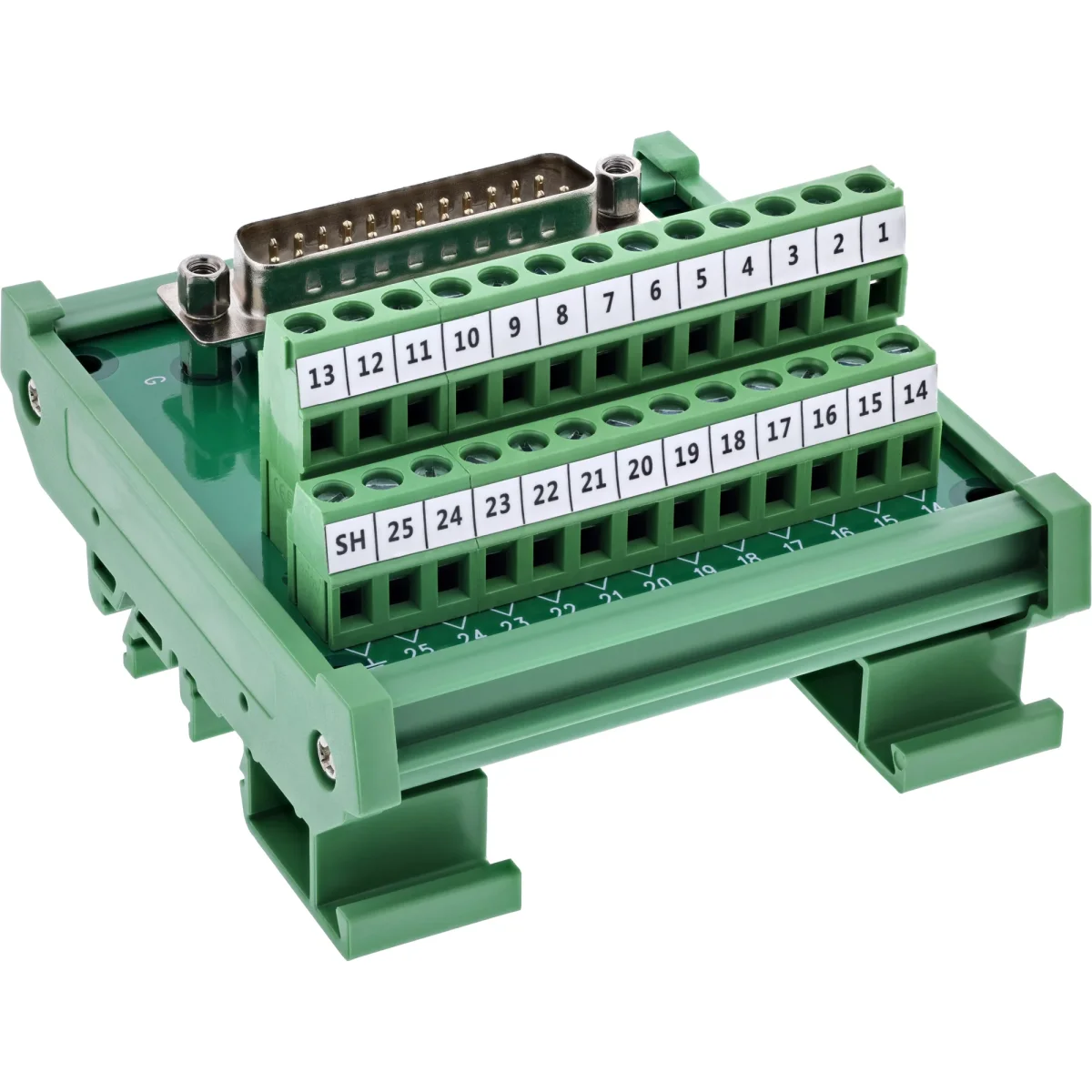

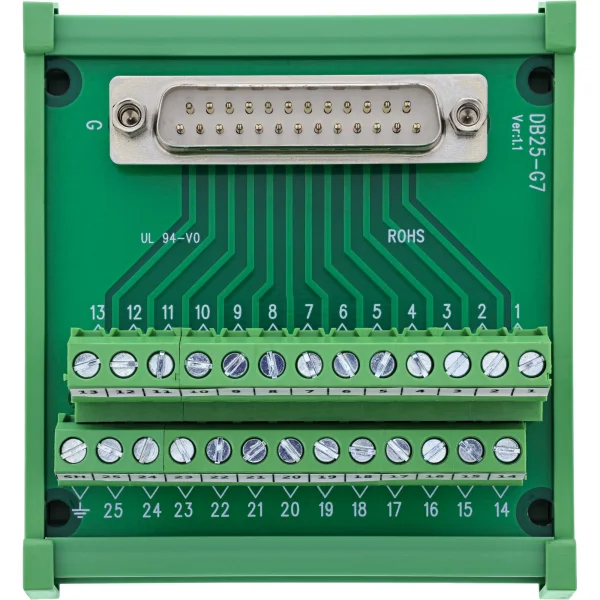

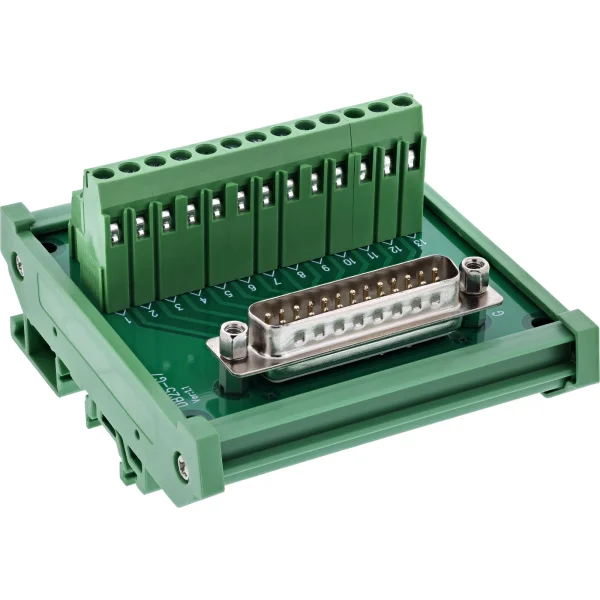

InLine® D-Sub 25 Terminalblock, Stecker, Schraubklemme, Hutschiene, nummeriert

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Der 2-reihige D‑Sub‑25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
• Normgerechte Hutschienenmontage: Das robuste DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – zeitsparend, sicher und platzsparend im Schaltschrank.

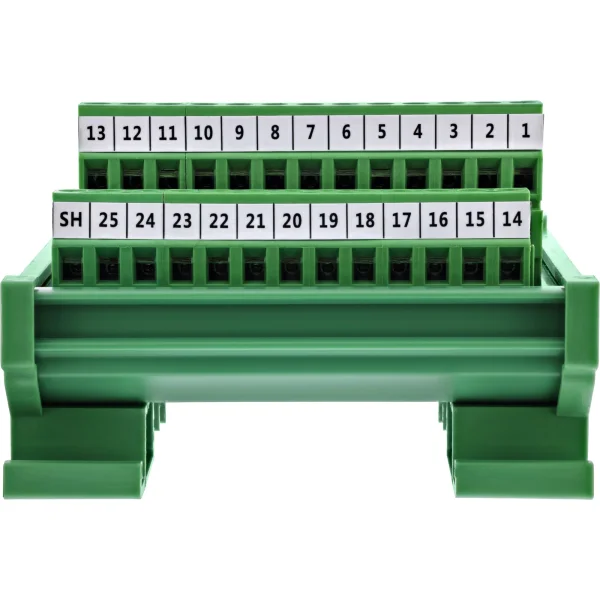

• Übersichtliche Klemmleiste durch Nummerierung: Jeder der 25 Klemmanschlüsse ist eindeutig nummeriert – ideal für strukturierte Verdrahtung, Fehlersuche oder temporäre Prüfaufbauten.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

Der InLine® D‑Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist speziell für strukturierte Installationen auf Hutschienen konzipiert. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.

Die integrierte Schraubsicherung (UNC #4-40) gewährleistet eine vibrationssichere Verbindung zu passenden Buchsen. Das kompakte Gehäuse mit integriertem Hutschienenclip eignet sich ideal für Steuerungs-, Prüf- und Verteileranwendungen. Die durchnummerierten Klemmstellen erleichtern Service, Dokumentation und Wiederverkabelung erheblich.

• D-Sub 25 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte, nummeriert
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite

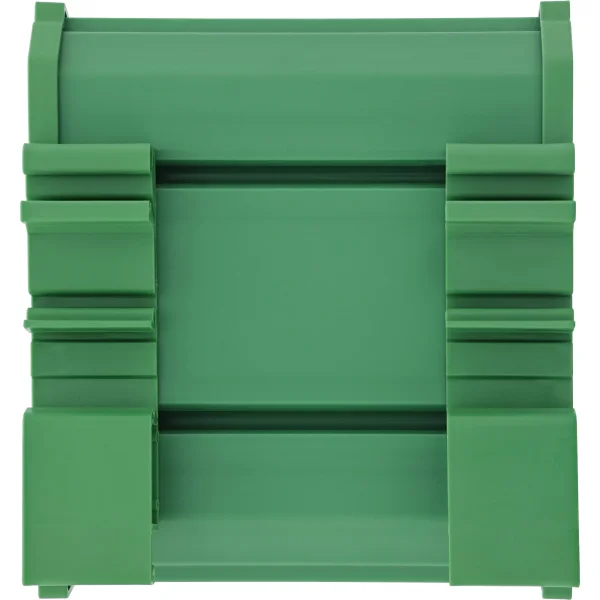

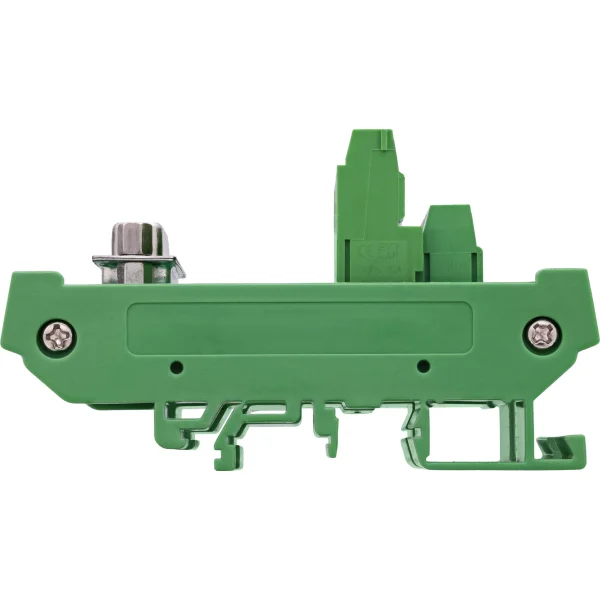

• Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
• Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
