InLine® D-Sub 25 Terminalblock, Stecker/Buchse, Schraubklemme, für Hutschiene

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.

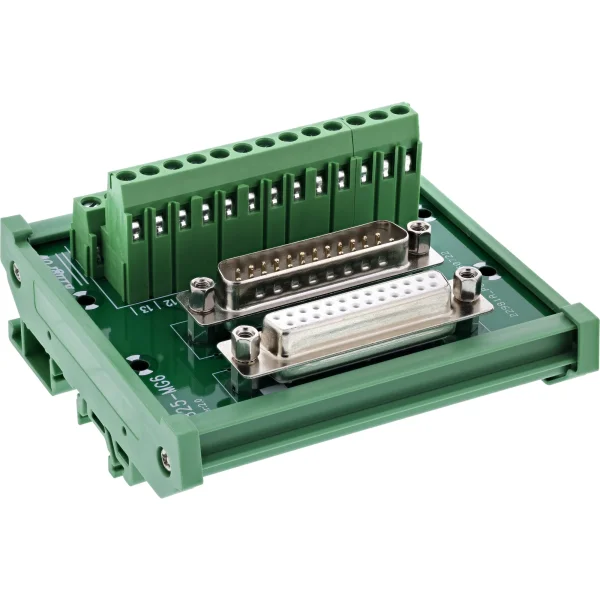

• Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einem D‑Sub‑25 Stecker und einer D‑Sub‑25 Buchse – ideal als kompakte Durchgangs- oder Abzweigstelle für serielle Signale.
• Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Verdrahtung im Schaltschrank, Maschinensteuerung, Signalverteilung oder Prüfaufbauten.

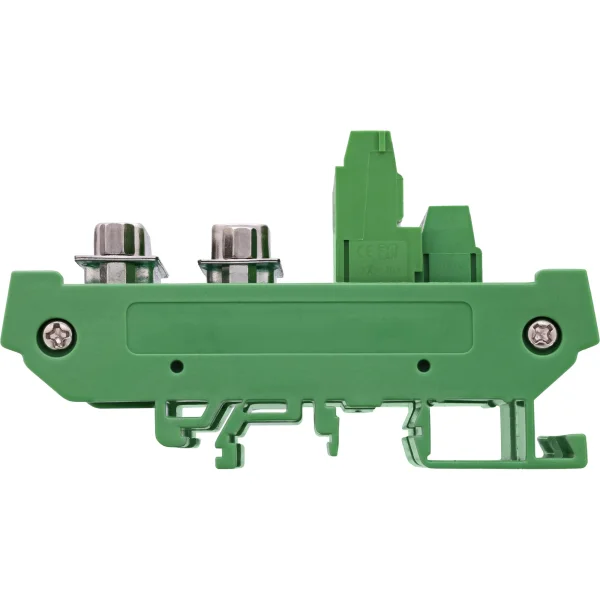

• Hutschienenmontage für normgerechte Installation: Der integrierte DIN-Rail-Clip ermöglicht die direkte Montage auf Tragschienen – schnell, werkstauglich und platzsparend.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

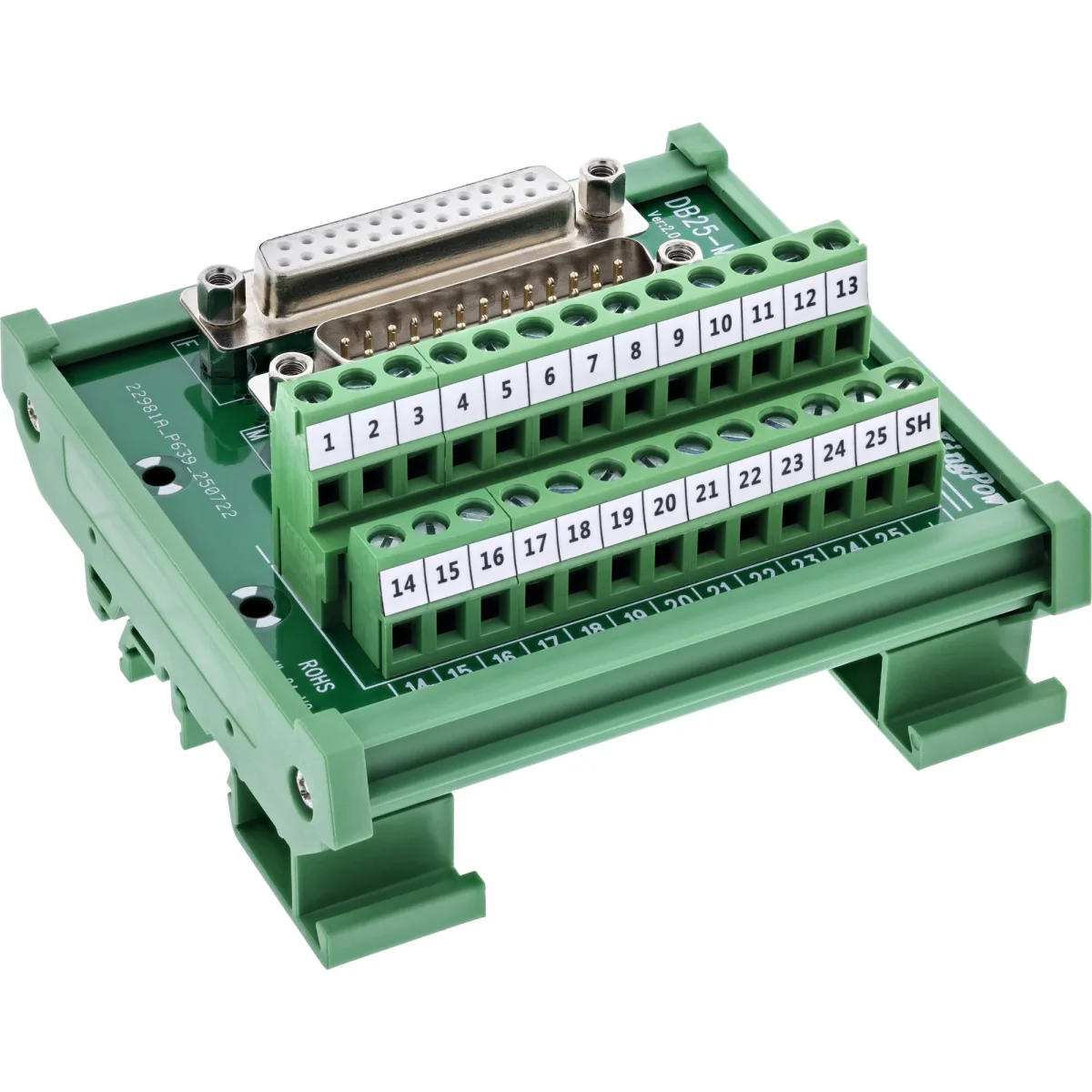

Der InLine® D‑Sub 25 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ist für strukturierte Signalverdrahtung in der Industrie konzipiert. Er kombiniert zwei serielle D‑Sub‑Schnittstellen (male & female) in einem kompakten Modul. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Adern im Bereich 18–26 AWG – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.

Das robuste Kunststoffgehäuse mit vormontiertem DIN-Rail-Clip eignet sich zur schnellen Befestigung auf Hutschienen. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Ideal für Steuerungstechnik, Prototyping, Prüfplätze oder Übergabelösungen.

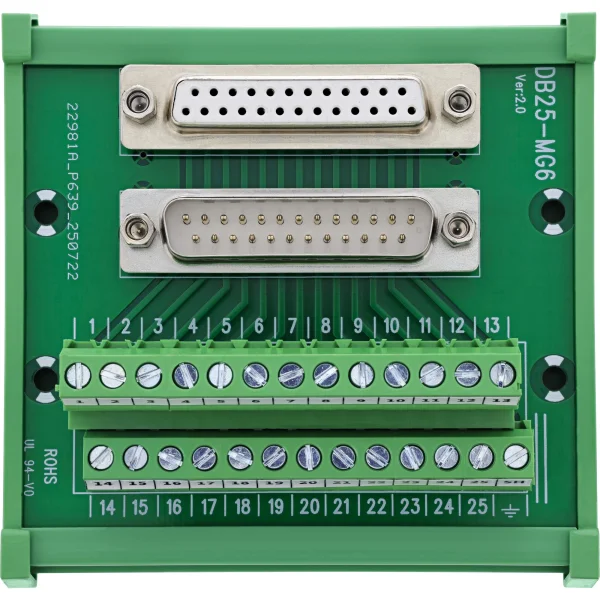

• D-Sub 25 Schnittstellen: 1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)

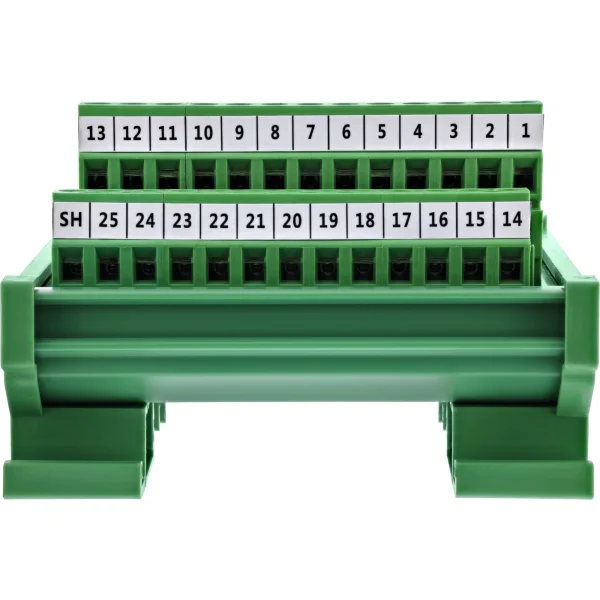

• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C

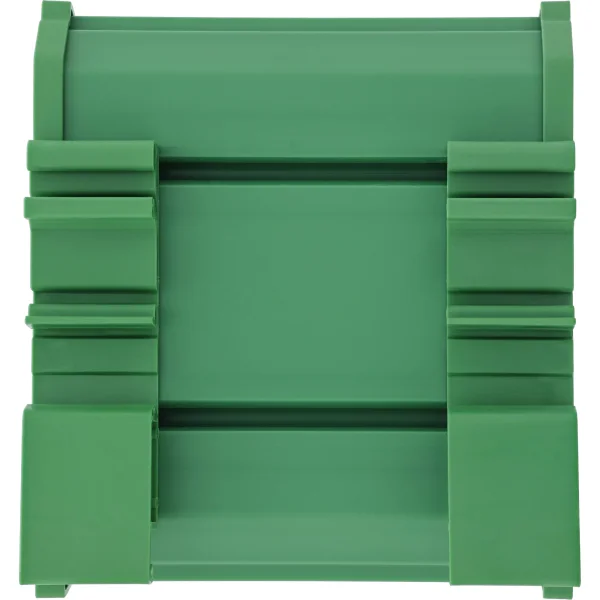

• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
• Abmessungen: ca. 88 × 87 × 51 mm (B × H × T)
