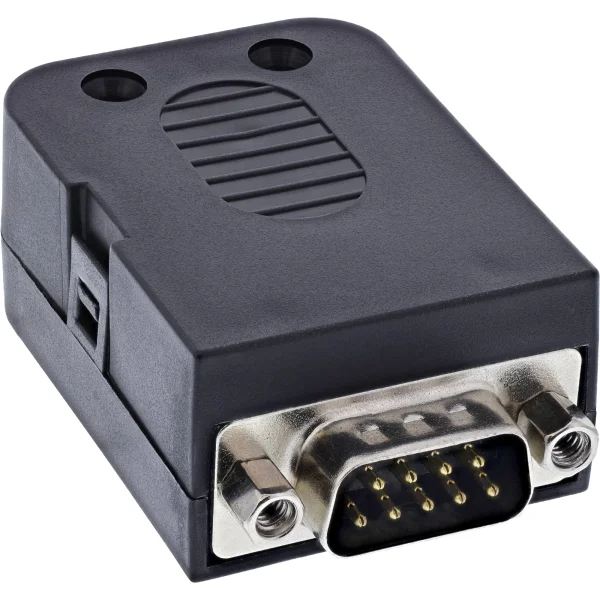

InLine® D-Sub 9 Breakout-Terminalblock, Stecker, Schraubklemme

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Stabile Verbindung durch Befestigungsgewinde: Der D‑Sub‑9 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und ermöglicht eine sichere Verschraubung mit passenden Buchsen.
• Vielfältig einsetzbar in der Industrie: Ideal für Prüfstände, Prototyping, Inbetriebnahmen sowie mobile Service- und Diagnoseanwendungen.

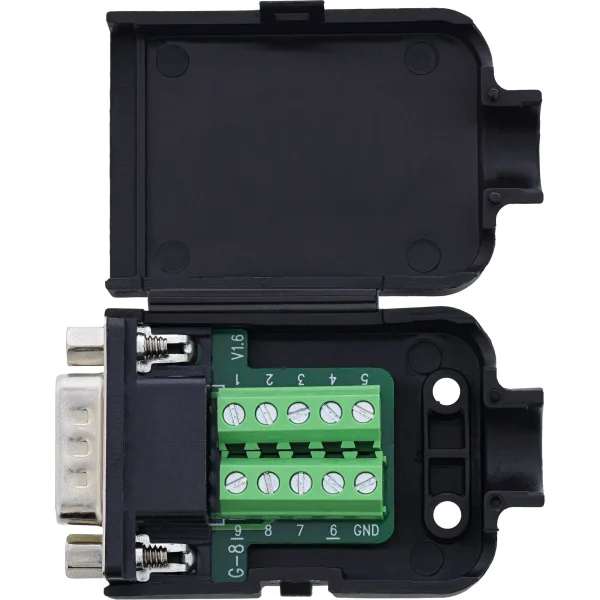

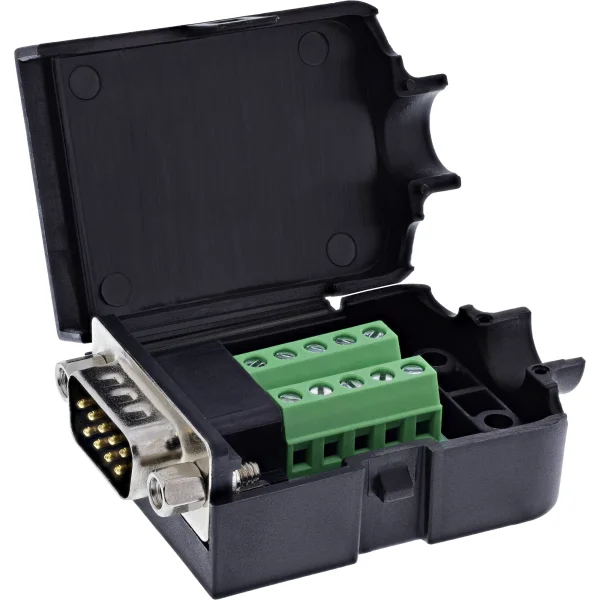

• Breakout-Bauform mit offenem Design: Seitlich zugängliche Schraubklemmen ermöglichen eine flexible, temporäre Signalverdrahtung – ohne Gehäusemontage.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz.

Der InLine® D‑Sub 9 Breakout-Terminalblock mit Stecker ist speziell für den Einsatz in Testaufbauten, Steuerungssystemen oder der Feldinbetriebnahme konzipiert. Die offene Bauform mit seitlichen Schraubklemmen ermöglicht eine schnelle Verdrahtung einzelner Adern im Bereich von 18–26 AWG – ganz ohne Löten oder Gehäusemontage. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.

Dank integriertem Befestigungsgewinde (UNC #4-40) lässt sich der Stecker mechanisch sicher mit passenden Buchsen verschrauben. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen. Die robuste, kompakte Bauform eignet sich ideal für Prüfplätze, Signaldiagnosen und temporäre Steuerungslösungen im mobilen Einsatz.

• D-Sub 9 Stecker: Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 57,7 × 34,4 × 21 mm (L × B x H)

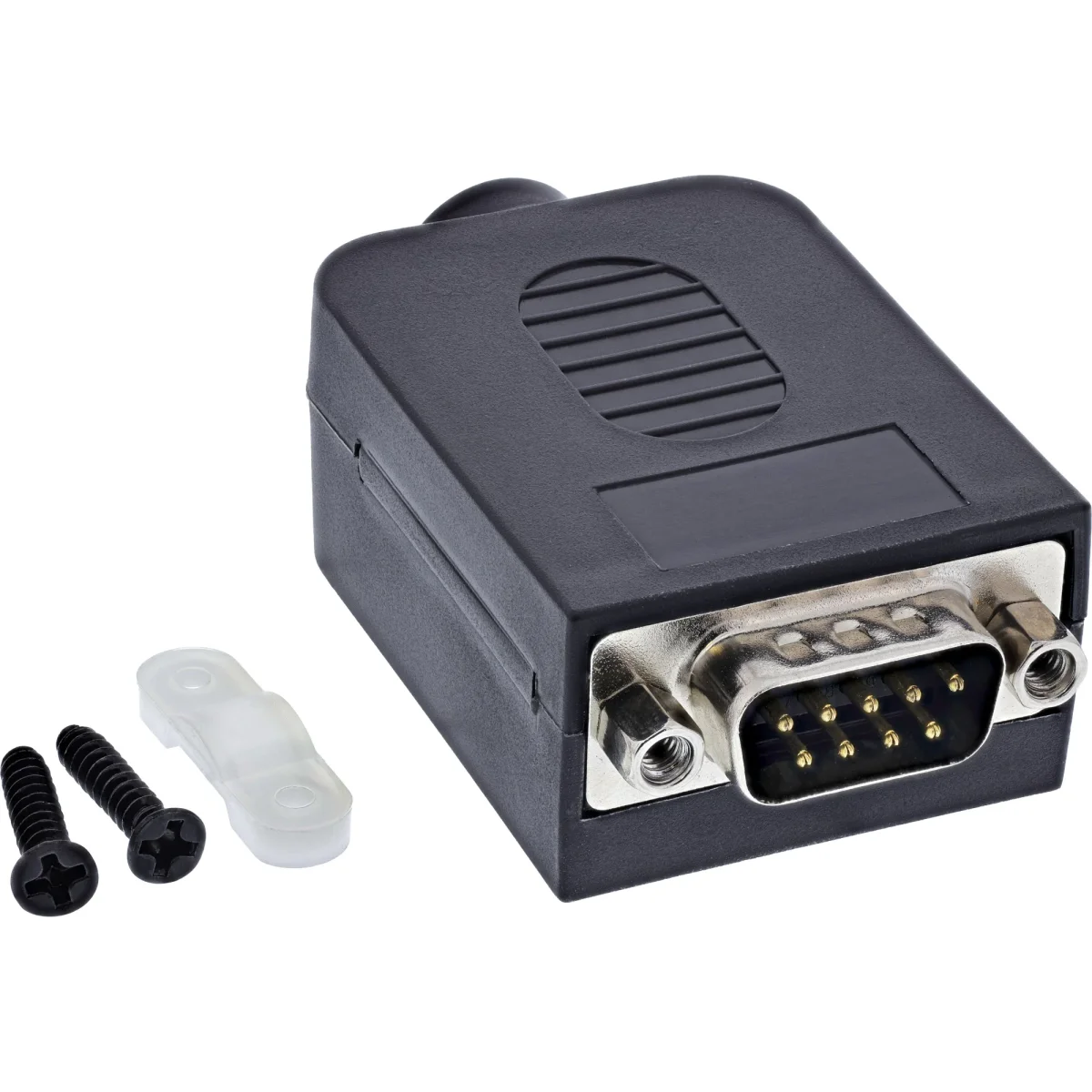

• Zubehör: 1× Druckplatte, 2× Schrauben
