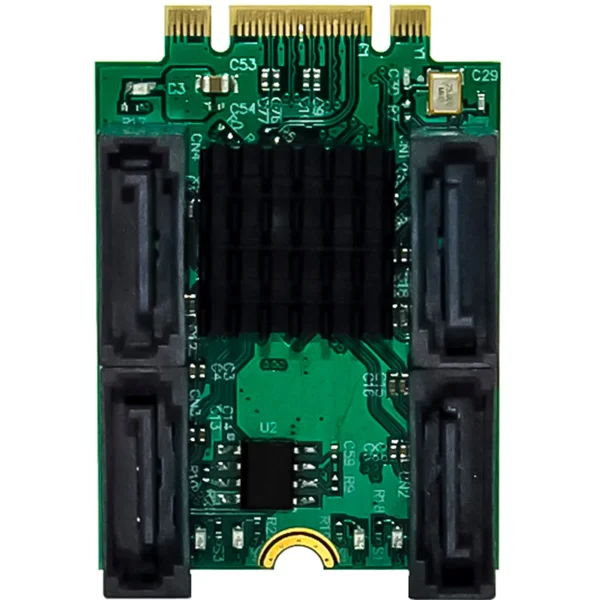

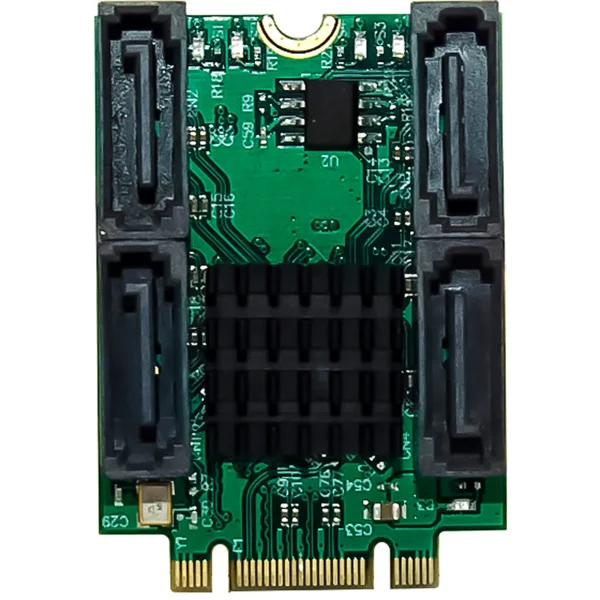

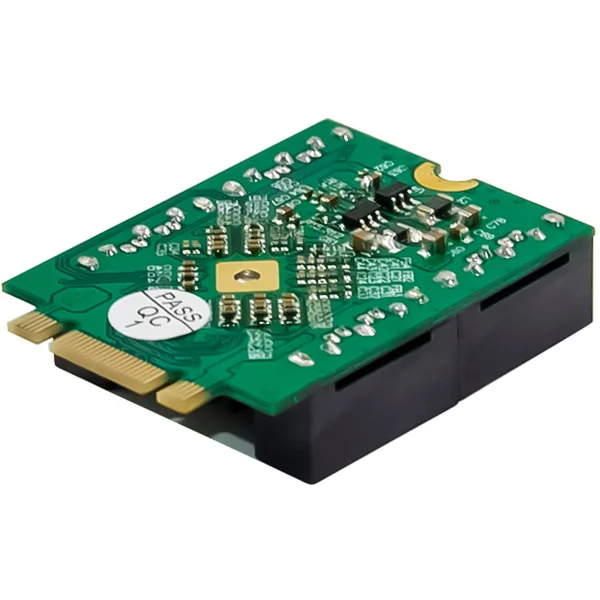

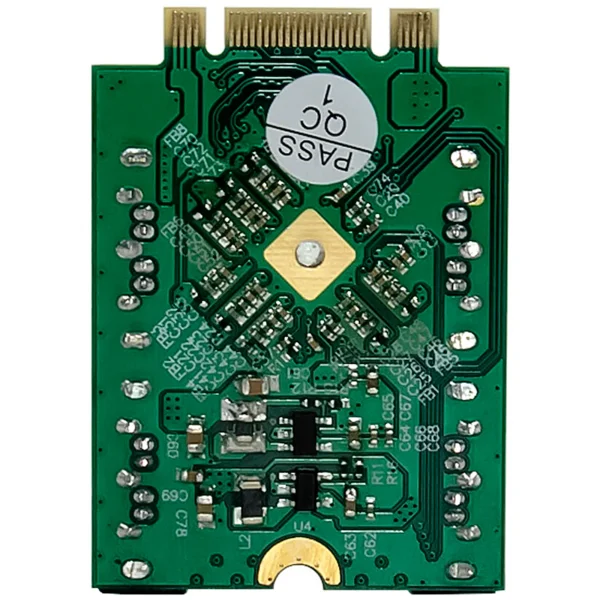

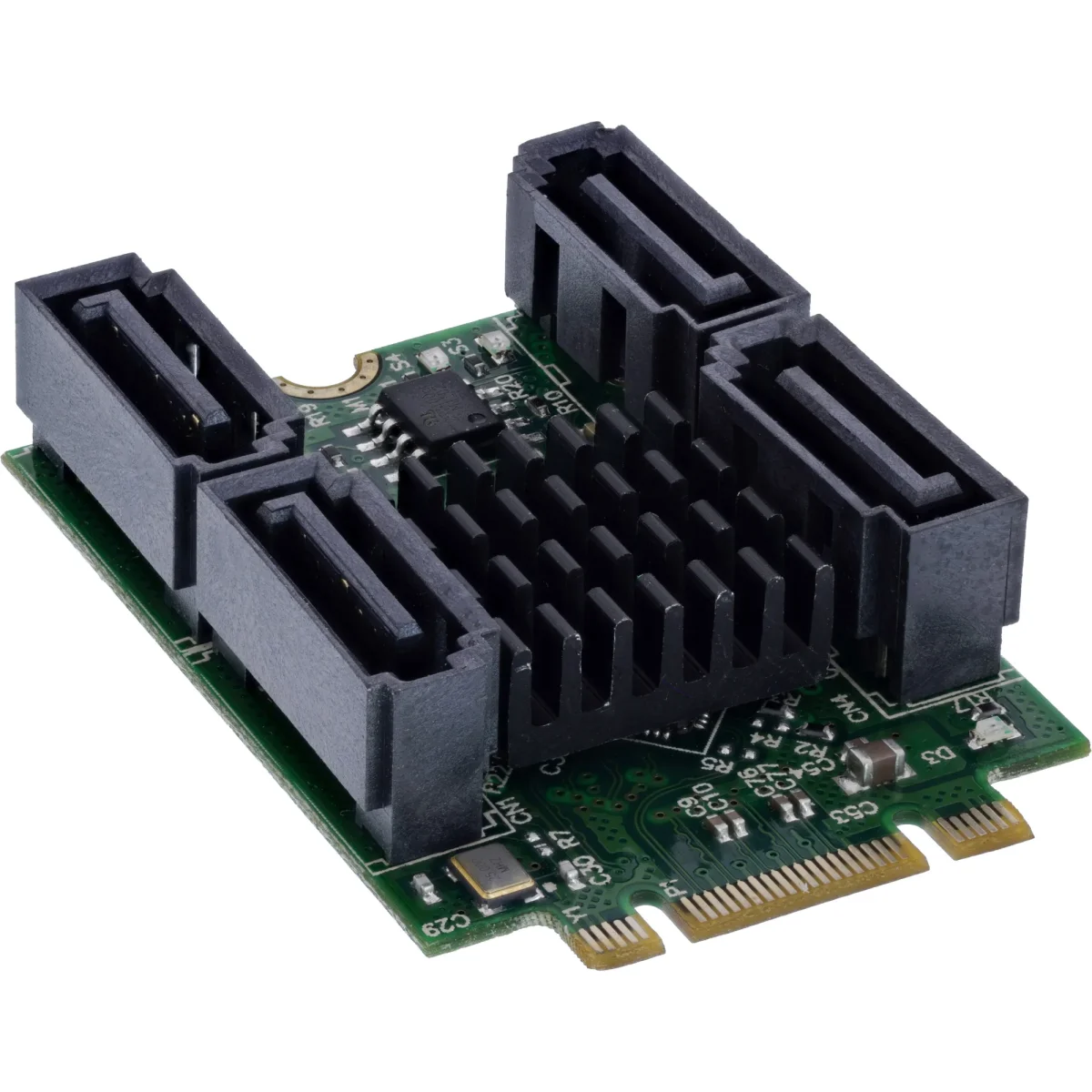

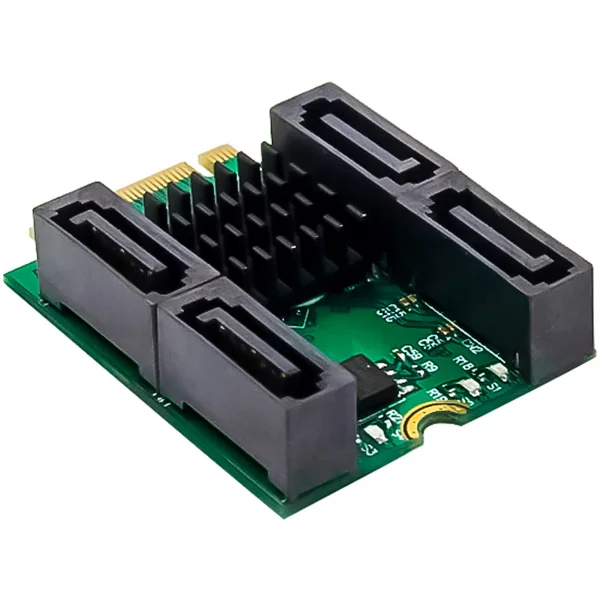

InLine® Schnittstellenkarte M.2 Key B+M zu 4x SATA Stecker, RAID, HyperDuo

EAN/GTIN	4043718341597
Hersteller-Nr.	76660U
Hersteller	InLine®

Multifunktionale M.2 zu SATA Konverterkarte für den Anschluss von bis zu vier SATA-Laufwerken
M.2 Key B+M Schnittstelle für den Betrieb einer M.2 SATA SSD
RAID-Unterstützung (RAID 0, RAID 1, RAID 10, HyperDuo) für optimale Datensicherheit und Leistung
Hot Plug & Hot Swap für das Ein- und Ausbau von Laufwerken im laufenden Betrieb
Port Multiplier Unterstützung für den parallelen Betrieb mehrerer Laufwerke an einem SATA-Port
Keine zusätzlichen Treiber erforderlich – volle Unterstützung durch das Betriebssystem

Die InLine® Schnittstellenkarte M.2 Key B+M zu 4x SATA Stecker ist eine leistungsstarke Speicherlösung, die die Erweiterung von SATA-Speichergeräten ermöglicht.

Technische Daten:

Bus Typ & Schnittstelle: M.2 PCIe x2 Interface (Dual-thread, B, M und B+M Key)
Controller/Chipsatz: Marvell 88SE9230
Anschluss – Schnittstellen:
- 1 x M.2 Slot (Key B+M) für eine M.2 SATA SSD
- 4 x SATA GEN III Ports (6 Gb/s pro Port)
- 4 x 7-Pin SATA Anschlüsse für die Verbindung mit M.2 SATA/mSATA SSDs zum Mainboard
Kompatible Module:
- M.2 SSDs (Key B, Key M bzw. Key B+M) in den Größen 2230, 2242, 2260, 2280
- mSATA SSDs (halbe oder volle Größe)
Datenraten:
- SATA Ports: Bis zu 6 Gb/s pro Kanal
- M.2 Interface: Bis zu 10 Gb/s Gesamtdurchsatz (über 2x PCIe-Lanes)
Maße: 30 mm x 42 mm (M.2 Board)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Hot Plug & Hot Swap für Laufwerkstausch im laufenden Betrieb
Native Command Queue (NCQ) für optimierte Datenverarbeitung
Port Multiplier-Unterstützung für mehrere Laufwerke pro SATA-Port
RAID-Modi: RAID 0 (Striping), RAID 1 (Mirroring), RAID 10 (Stripe of Mirrors), HyperDuo (automatisches SSD/HDD-Caching)
Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Indikatoren zur Anzeige der Port-Aktivitäten
Stromversorgung für die M.2 SSD erfolgt direkt über den M.2-Steckplatz
SATA-Anschlüsse müssen über externe Kabel verbunden werden
Kein zusätzlicher Treiber erforderlich

Systemanforderungen: Hardware:

PC mit mindestens einem freien M.2 Slot (B, M oder B+M, der PCIe unterstützt)
Mainboard mit freien SATA-Anschlüssen für die Datenübertragung
Ein verfügbarer PCIe-Anschluss für die Installation des Adapters

Betriebssystem-Unterstützung:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: ab Kernel 2.6

Lieferumfang:

1 x InLine® Schnittstellenkarte M.2 Key B+M zu 4x SATA Stecker, RAID, HyperDuo

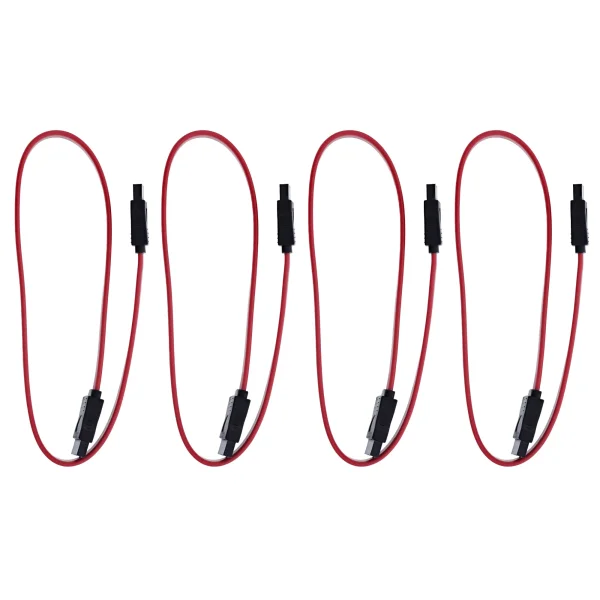

4 x SATA-Kabel
1 x Bedienungsanleitung (Deutsch/Englisch)

Anschlüsse und Schnittstellen

Hostschnittstelle	M.2
Geschlecht der Host-Schnittstelle	Männlich
Ausgangsschnittstelle	SATA
NVMe	Ja
SATA Revision	3.0

Design

Eingebaut	Ja
LED-Anzeigen	Ja
Hot-Swap	Ja
Hot-Plug-Unterstützung	Ja
Ursprungsland	Taiwan

Merkmale

Chipsatz	Marvell 88SE9230
Datenübertragungsrate (max)	6 Gbit/s
Native Command Queuing (NCQ)	Ja
RAID Level	0, 1, 10

Systemanforderung

Unterstützt Windows-Betriebssysteme	Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP
Unterstützte Linux-Betriebssysteme	Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel 5.10, Linux Kernel 5.11, Linux Kernel 5.12, Linux Kernel 5.13, Linux Kernel 5.14, Linux Kernel 5.15, Linux Kernel 5.19, Linux Kernel 5.4, Linux Kernel 5.8, Linux Kernel 5.9, Linux Kernel 6.2, Linux Kernel 6.5
Unterstützte Server-Betriebssysteme	Windows Server 2003, Windows Server 2008
