InLine® Terminalblock, 2x RJ45 Buchse, nach oben, für Hutschiene

• Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
• Doppelte RJ45-Schnittstelle mit separater Signalführung: Zwei standardisierte RJ45-Buchsen (8P8C) sind nach oben ausgerichtet – ideal für strukturierte Netzwerkverdrahtung bei geringem Platz in der Tiefe.
• Normgerechte Hutschienenmontage: Das Gehäuse ist für DIN-Tragschienen vorbereitet und erlaubt eine platzsparende und sichere Integration in Schaltschränke.
• Geeignet für parallele Ethernet-Leitungen: Perfekt für industrielle Testaufbauten, Redundanzleitungen oder strukturierte Signalverteilung in Steuer- und Prüfumgebungen.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

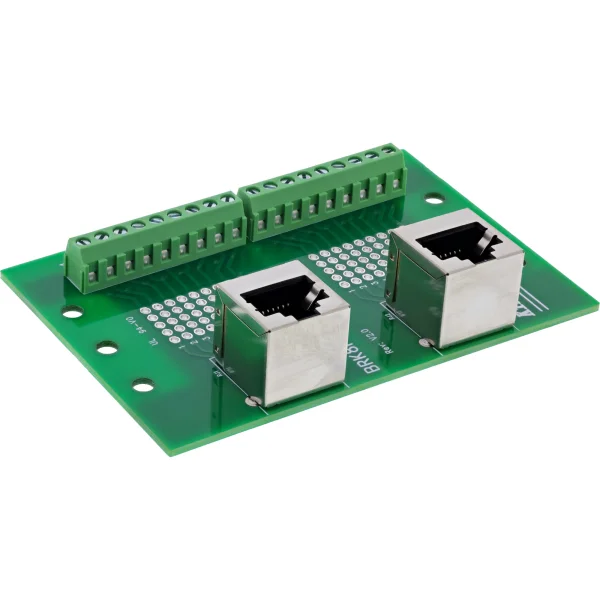

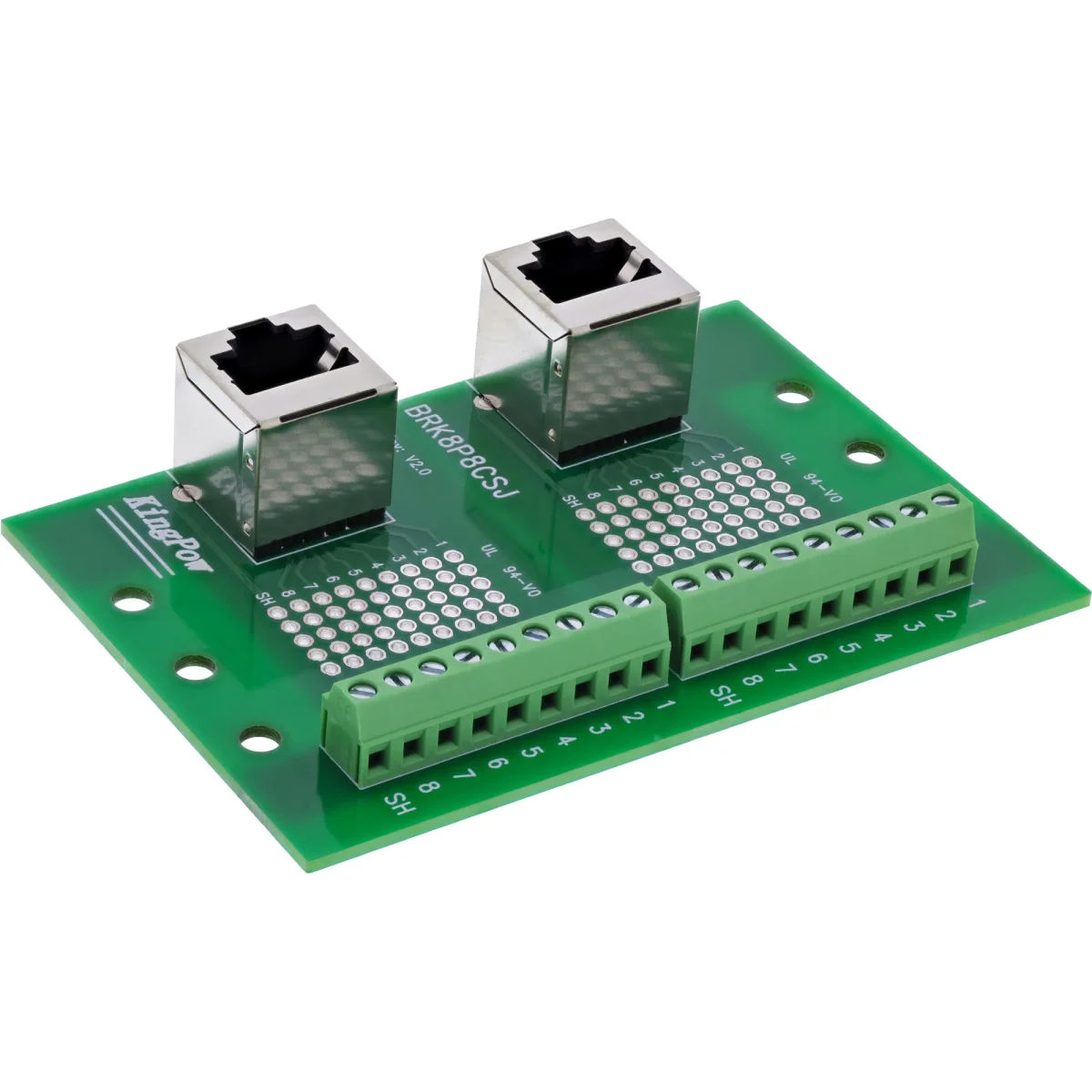

Der InLine® RJ45 Terminalblock mit zwei vertikal ausgerichteten Buchsen (8P8C) ermöglicht eine strukturierte, platzsparende Ethernet-Verdrahtung in industriellen Umgebungen. Jede RJ45-Buchse ist über eine separate 9-polige Schraubklemmenleiste (8 Signale + Schirm) vollständig angebunden – ideal für parallele Netzwerksignale, Redundanzpfade oder Testanschlüsse.

Die Schraubklemmen sind seitlich zugänglich, nummeriert und unterstützen Adern im Bereich von 16–26 AWG. Die Verdrahtung erfolgt schnell und werkzeugunterstützt über einen Schlitzschraubendreher ≤ 2,5 mm.

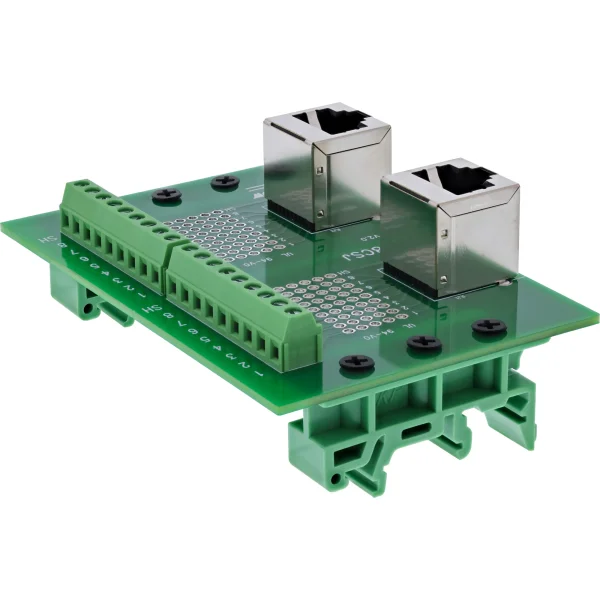

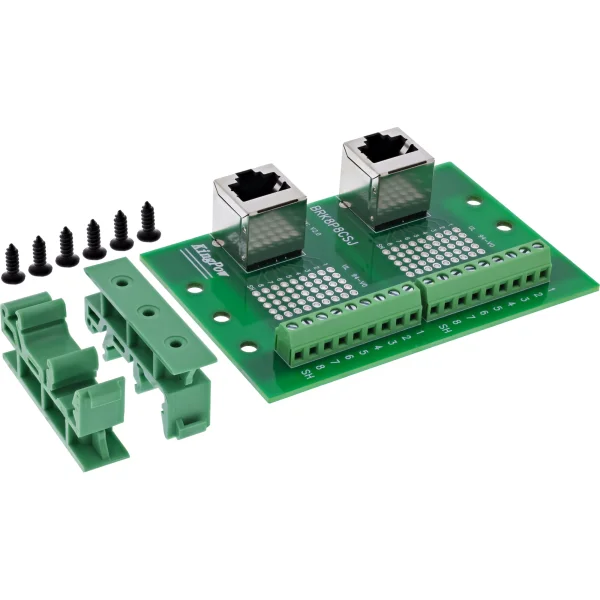

Dank vormontiertem Hutschienenclip ist das Modul sofort bereit für die normgerechte Integration im Schaltschrank oder Verteilerkasten. Die robuste Bauweise und die geprüfte Kurzschluss- und Fehlverdrahtungssicherheit gewährleisten eine zuverlässige Nutzung im industriellen Dauerbetrieb.

• RJ45-Schnittstelle: 2× 8P8C Buchse (nach oben ausgerichtet)
• Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Für DIN-Hutschiene vorbereitet
• Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
