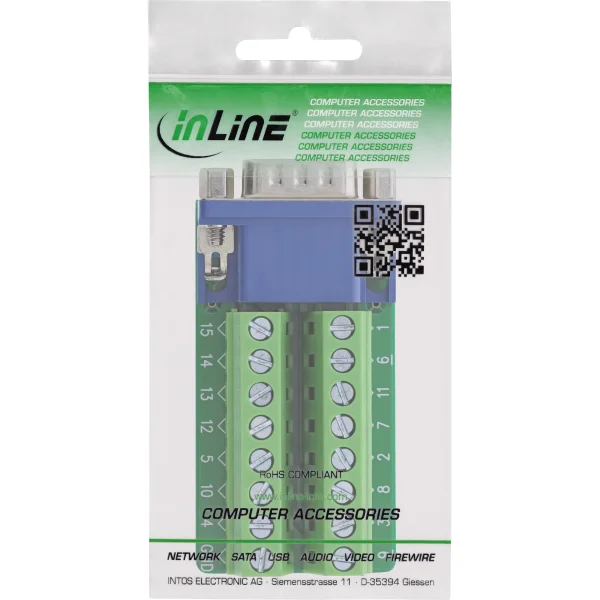

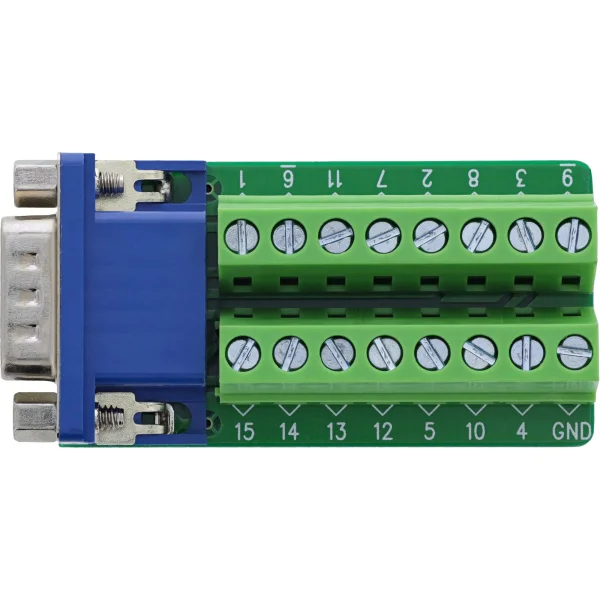

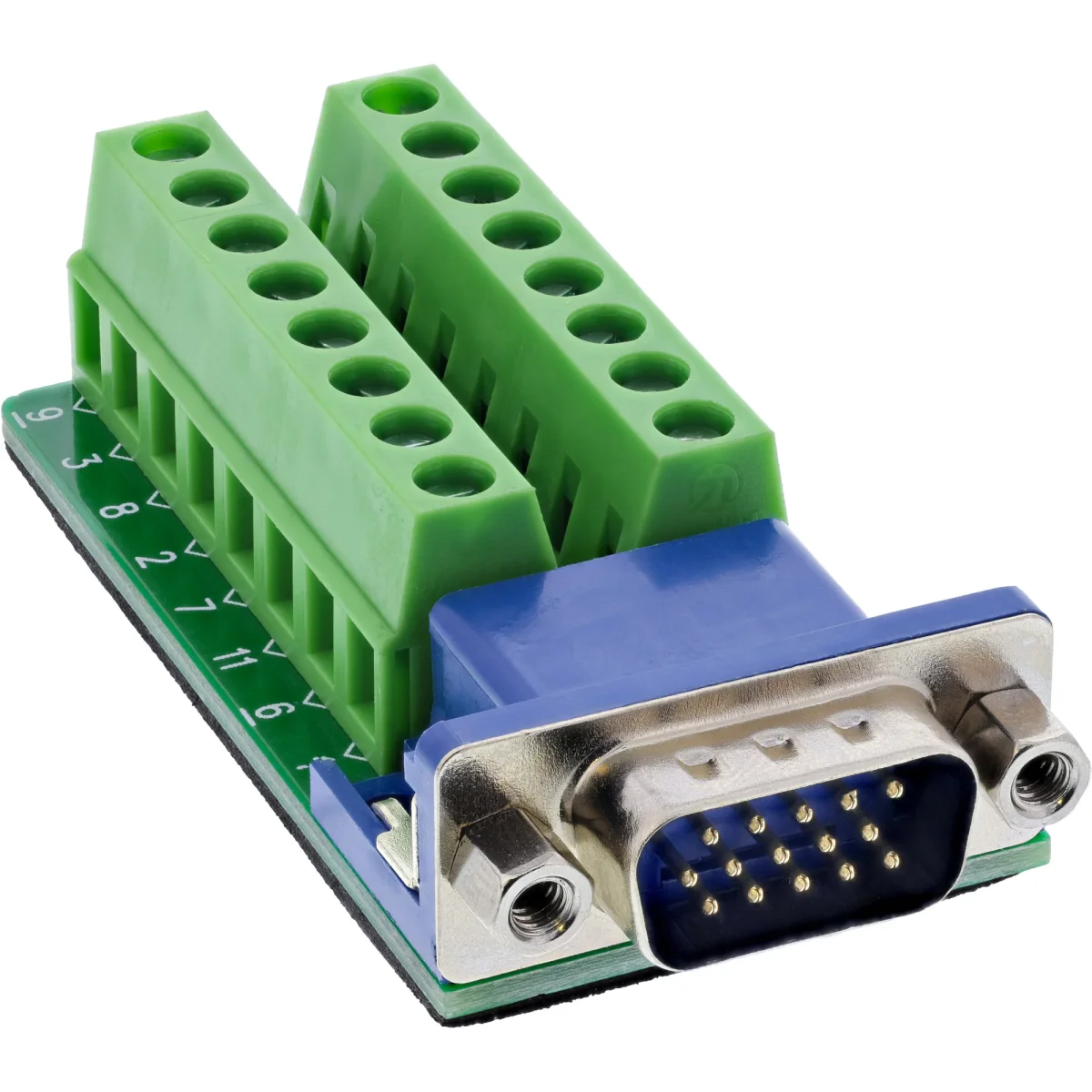

InLine® Terminalblock, VGA (HD15), Stecker, 2-reihig, Schraubklemme

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Der VGA-Stecker (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen – vibrationssicher und langlebig.
• Vielfältig einsetzbar in der Industrie: Ideal für analoge Videosignale, Steuerleitungen oder Prototyping in Prüfaufbauten, Maschinen oder Visualisierungssystemen.
• Kompakte Bauform: Mit einer Breite von nur 63,8 mm lässt sich der Terminalblock platzsparend in bestehende Systeme integrieren – selbst bei begrenztem Raumangebot.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

Der InLine® VGA (HD15) Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal für die Verdrahtung analoger Signale, z. B. bei Visualisierung, Steuerung oder Serviceeinsätzen. Über Schraubklemmen mit Druckplatte lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen – ganz ohne Löten. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.

Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine zuverlässige mechanische Verbindung zur Gegenstelle – auch bei häufiger Betätigung oder Vibration. Die kompakte Bauform erlaubt eine platzsparende Integration in Gehäuse, Prüfumgebungen oder Steuerungssysteme. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.

• VGA-Schnittstelle: HD15, Stecker, 2-reihig
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 63,8 × 31 × 18 mm (L × B × H)
