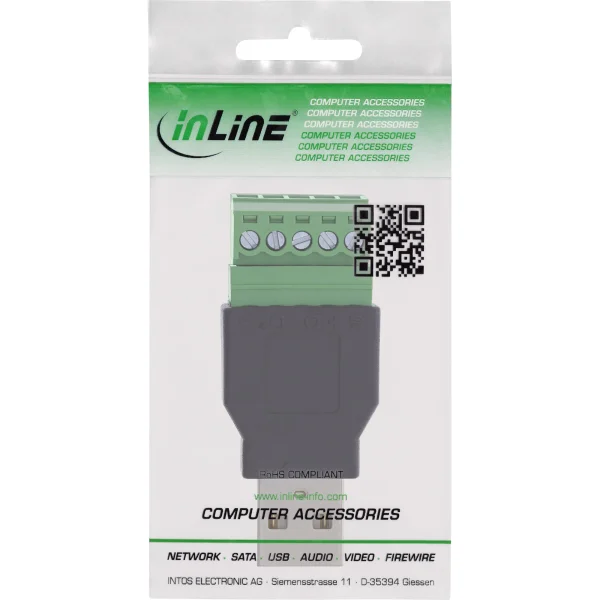

InLine® USB-A Stecker auf Terminalblock, 5-polig, ohne Kabel

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
• Vielfältig einsetzbar in der Industrie: Zum schnellen Auflegen von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
• Kompakte Bauform: Nur ca. 50 mm Gesamtlänge; lässt sich auch in engen Setups oder Adapterleisten platzsparend integrieren.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

Der InLine® USB‑A Terminalblock‑Adapter bietet eine praktische Lösung, um USB‑2.0‑Signale ohne Löten oder Kabelverbindung auf eine 5‑polige Klemmleiste zu übertragen. Typische Anwendungen finden sich im Bereich Service, Testaufbauten, Entwicklung oder Prototyping.

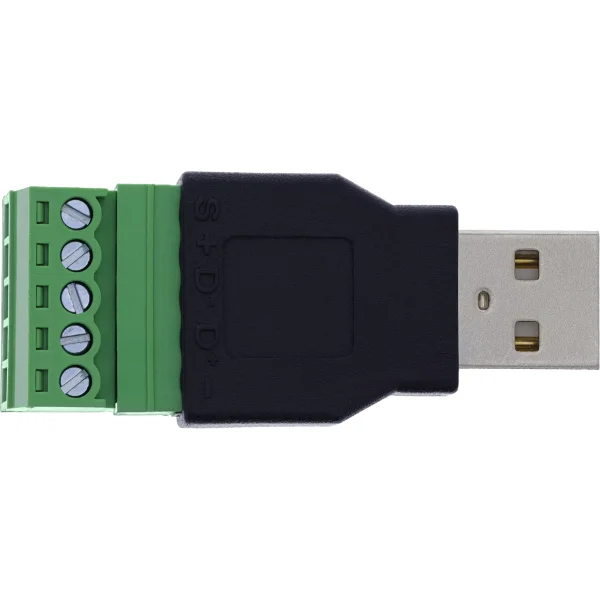

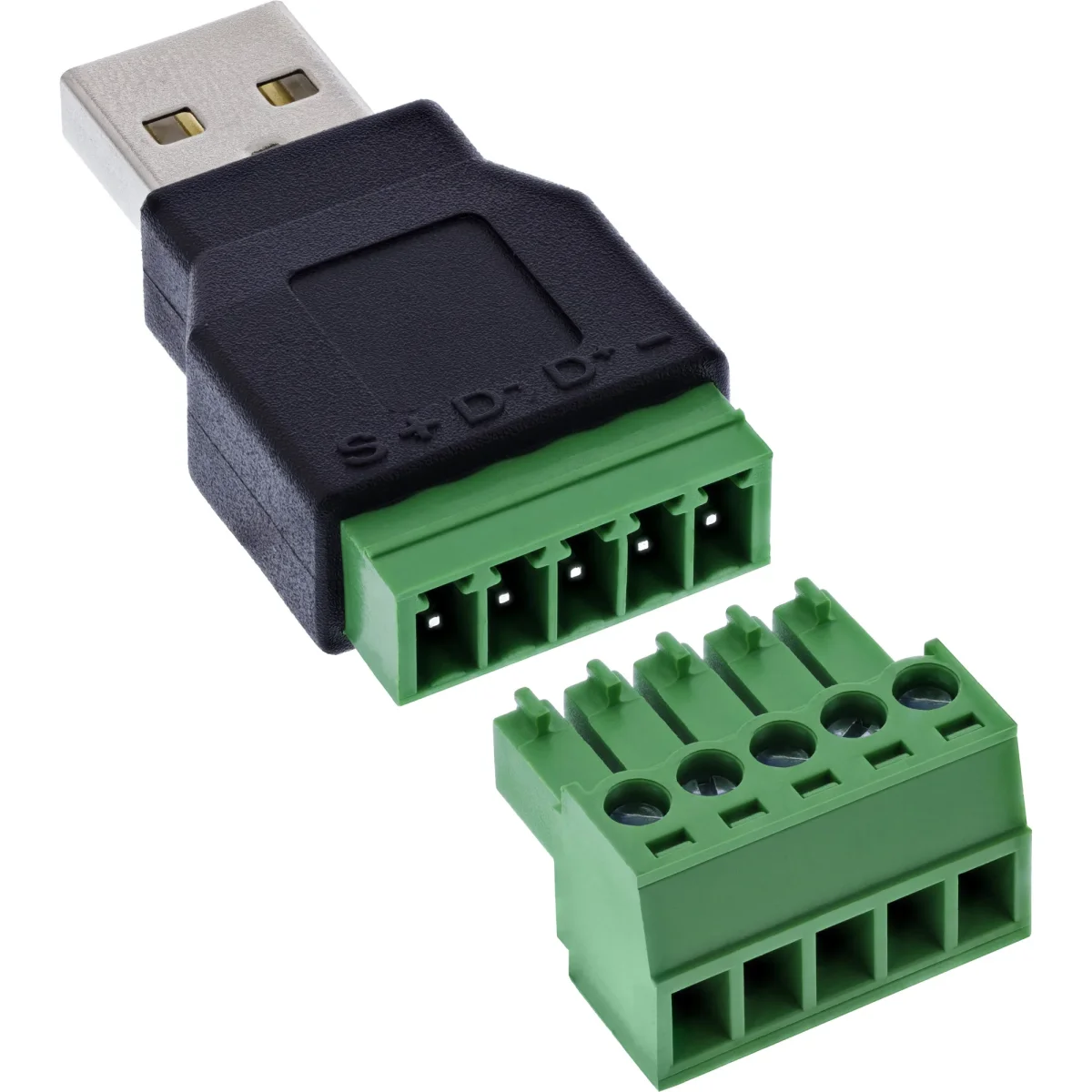

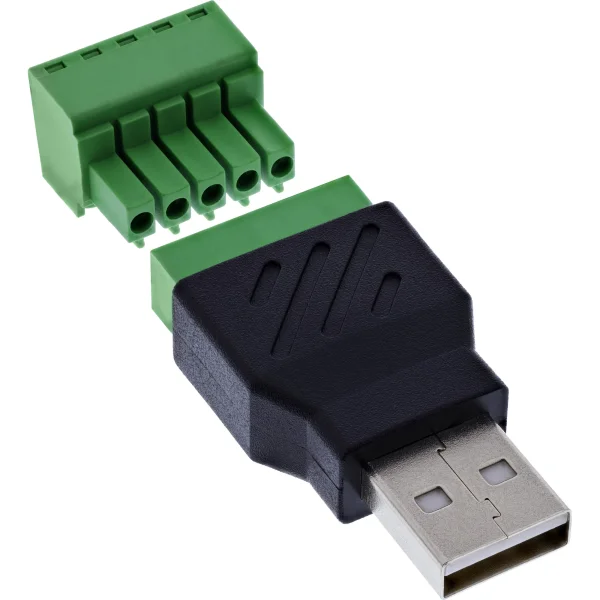

Der USB‑A Stecker in Standardgröße ist direkt mit einem 5‑poligen Schraubklemmblock verbunden. Die klare Beschriftung der Klemmen – 1: Masse (–), 2: D+, 3: D–, 4: Spannung (+), 5: Schirm (S) – ermöglicht eine einfache und sichere Signalzuordnung. Die Klemmanschlüsse im 5,0 mm Rastermaß unterstützen Einzeladern im Bereich 16–26 AWG.

Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher. Durch das kompakte Gehäuse ist der Adapter besonders platzsparend einsetzbar – z. B. in Prüfgeräten, mobilen Messplätzen oder im Laborbereich.

• USB‑Schnittstelle: USB‑A 2.0, Stecker
• Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,7 A pro Pin
• USB‑Betriebsspannung (VBUS): 5 V DC
• Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 50 × 21,2 × 18,4 mm (L × B × H)
