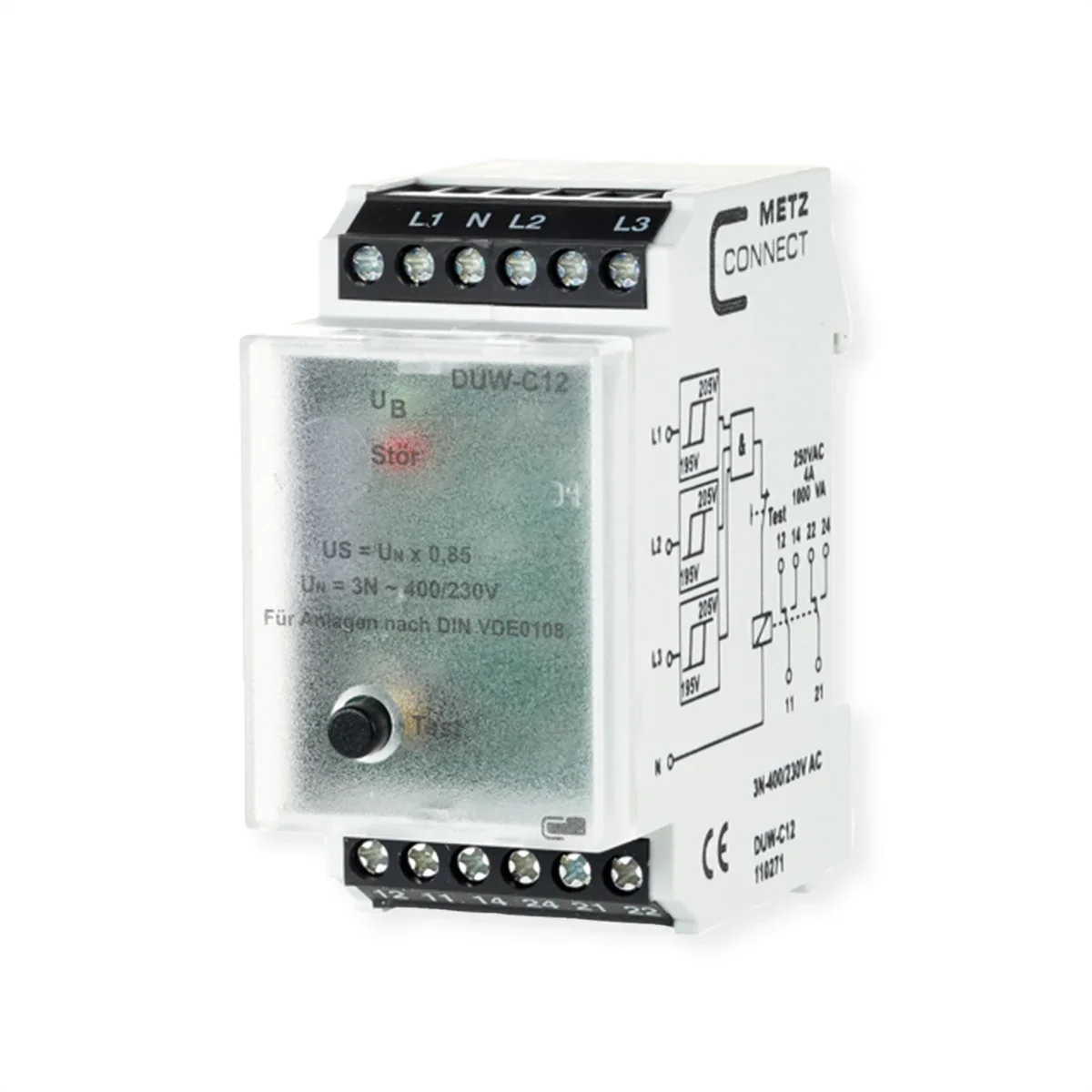

METZ CONNECT DUW-C12 Dreiphasen-Überwachungsrelais

MetzConnect DUW-C12

EAN/GTIN	4250184120964
Hersteller-Nr.	110271
Hersteller	METZ CONNECT

Unterspannungsüberwachung / DUW-C12

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.

Anschluss mit Schraubklemmen

Spezifikationen

Hersteller	METZ CONNECT
Produktgruppe	Gebäudeautomation
Produkttyp	Phasenüberwachungsrelais
Farbe	mehrfarbig
Schutzart (IP Code)	IP40 IP20
Betriebstemperatur min.	-5 °C
Betriebstemperatur max.	55 °C
Höhe	8 cm
Breite	4 cm
Tiefe	7.5 cm
Gewicht	100 g
Verpackungshöhe	80 mm
Verpackungsbreite	50 mm
Verpackungstiefe	90 mm
Paketgewicht	0.108 kg
