MONOLITH 4 DMX-Kombil./ sw 3x1,5mm² +

Wenn der Lichtertanz beginnt...ist die Faszination groß – aber dahinter steckt auch einiges an Technik. Und nicht ganz unbeteiligt daran ist das Kabel. Der Strom für das Licht und Steuersignale für die Bewegung müssen durchgeleitet werden. In einem robus…

EAN/GTIN	4049371003803
Hersteller-Nr.	500-0051-4
Hersteller	Sommer cable

Wenn der Lichtertanz beginnt...

ist die Faszination groß – aber dahinter steckt auch einiges an Technik. Und nicht ganz unbeteiligt daran ist das Kabel. Der Strom für das Licht und Steuersignale für die Bewegung müssen durchgeleitet werden. In einem robusten Kabelschlauch sind beide Kabel vereint und bilden die Zuleitung zum Lichtmischpult und anderen DMX 512 abhängigen Steuereinheiten.

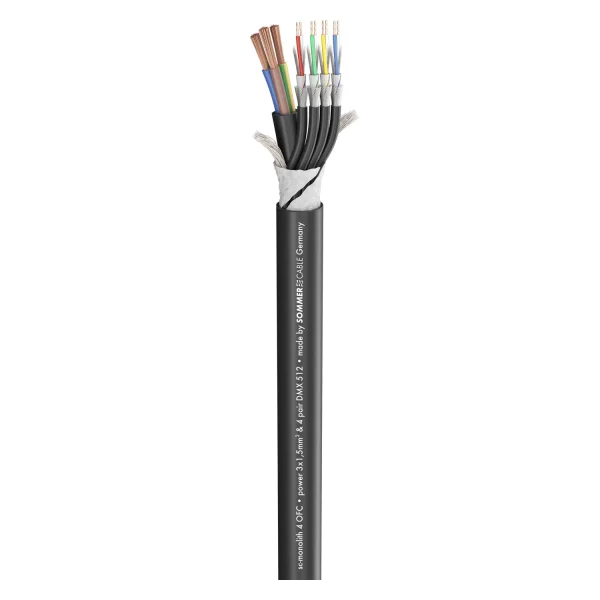

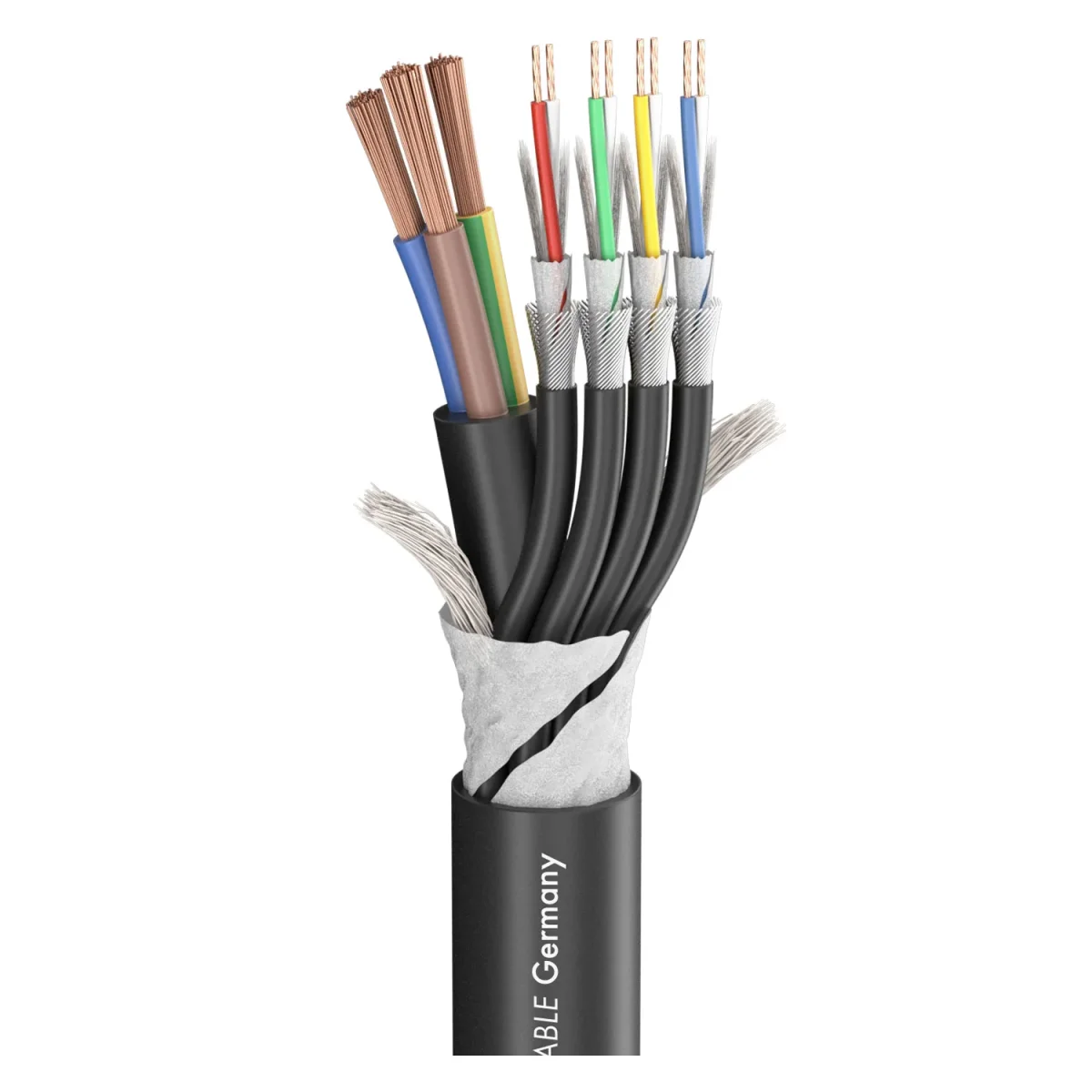

Das SC-Monolith 4 POWER/DMX beinhaltet eine Netzzuleitung mit einem Adernquerschnitt von 3 x 1,50 mm² und vier DMX 512 Leitungen. Beim SC-Monolith 4 können 2 DMX-Leitungen für die Übertragung von Intercom-Signalen genutzt werden. Jedes DMX-Adernpaar ist mit einem verzinnten Kupferwendel geschirmt. Zur besseren Unterscheidung wurden alle vier Adernpaare nummeriert. Die Lastleitung wurde nach VDE konzipiert und als zusätzliche Sicherheit mit einem eigenen PVC-Mantel versehen.

Natürlich kann die AES/EBU-Leitung auch als Mikrofonkabel eingesetzt werden, bzw. als Zuleitung für aktive Lautsprechersysteme.

Vorteile:

Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht

Anwendung:

Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von 110 Ω)
Analoges + digitales Audiomultipair mit Netzversorgung

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	DMX & Power
Farbe	schwarz
Signalübertragung	symmetrisch
Aufbau	[(3LIY1,5mm²)Y+ 04(2LI2Y0,14mm²)DY]VLY
Aufbau (power)	(3LIY1,5mm²)Y
Aufbau (AES/EBU, DMX)	04(2LI2Y0,14mm²)DY
Mantelmaterial	PVC
Mantel Ø [mm]	13,50
Mantel Ø ["]	0.5315
Mantel Ø (power) [mm]	7,20
Mantel Ø (power) ["]	0.2835
Mantel Ø (AES/EBU, DMX) [mm]	3,00
Mantel Ø (AES/EBU, DMX) ["]	0.1181
Kanalanzahl (power)	1
Kanalanzahl (AES/EBU, DMX)	4
Innenleiter	5
Innenleiter (power)	3
Innenleiter (AES/EBU, DMX)	2
Innenleiter (power) [mm²]	1,50
Innenleiter (power) [sqin]	0.0023
Innenleiter (AES/EBU, DMX) [mm²]	0,14
Innenleiter (AES/EBU, DMX) [sqin]	0.0002
Innenleiter Ø (power) [mm]	1,38
Innenleiter Ø (power) ["]	0.0543
Innenleiter Ø (AES/EBU, DMX) [mm]	0,42
Innenleiter Ø (AES/EBU, DMX) ["]	0.0165
AWG (power)	15
AWG (AES/EBU, DMX)	25
Abschirmung (AES/EBU, DMX)	Cu-Wendel, verzinnt
Bedeckung, opt. [%]	95
Cu-Litzen (power)	48
Cu-Litzen (AES/EBU, DMX)	36
Cu-Litze Ø (power) [mm]	0,20
Cu-Litze Ø (power) ["]	0.0077
Cu-Litze Ø (AES/EBU, DMX) [mm]	0,07
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0028
Leiterisolationsmaterial (power)	PVC
Leiterisolation Ø [mm]	0,00
Leiterisolation Ø (power) [mm]	2,80
Leiterisolation Ø (power) ["]	0.1102
Leiterisolation Ø (AES/EBU, DMX) [mm]	1,20
Leiterisolation Ø (AES/EBU, DMX) ["]	0.0472
Gewicht bei 1 m [g]	227
Gewicht bei 1000 ft [lbs]	235.5206
UV-Beständig	Ja
Brandlast je m [kWh]	1,23
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-30
Temperatur max. [°C]	70
Breite [mm]	13,5
Breite ["]	0.5315
Höhe [mm]	13,5
Höhe ["]	0.5315
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	52
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	15.8496
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	97
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	29.5656
Wellenwiderstand (AES/EBU, DMX) [Ω]	110
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	0,02
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.0061
Prüfspannung [V]	2500
Nennspannung (power) [V]	500
BPVo-Euroklasse	Fca
