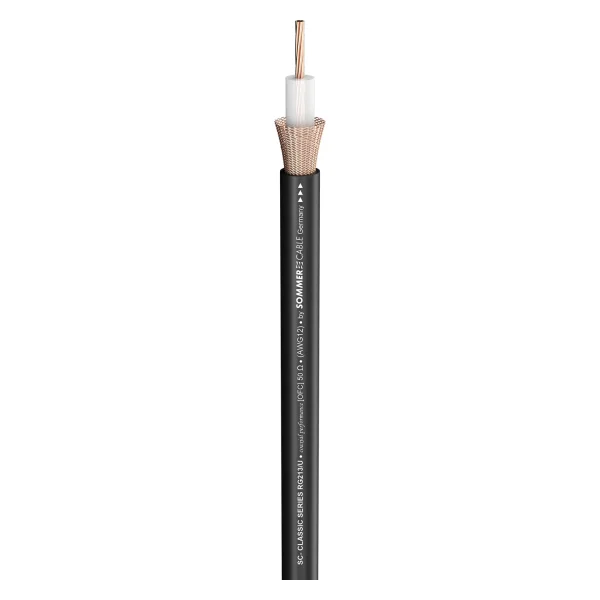

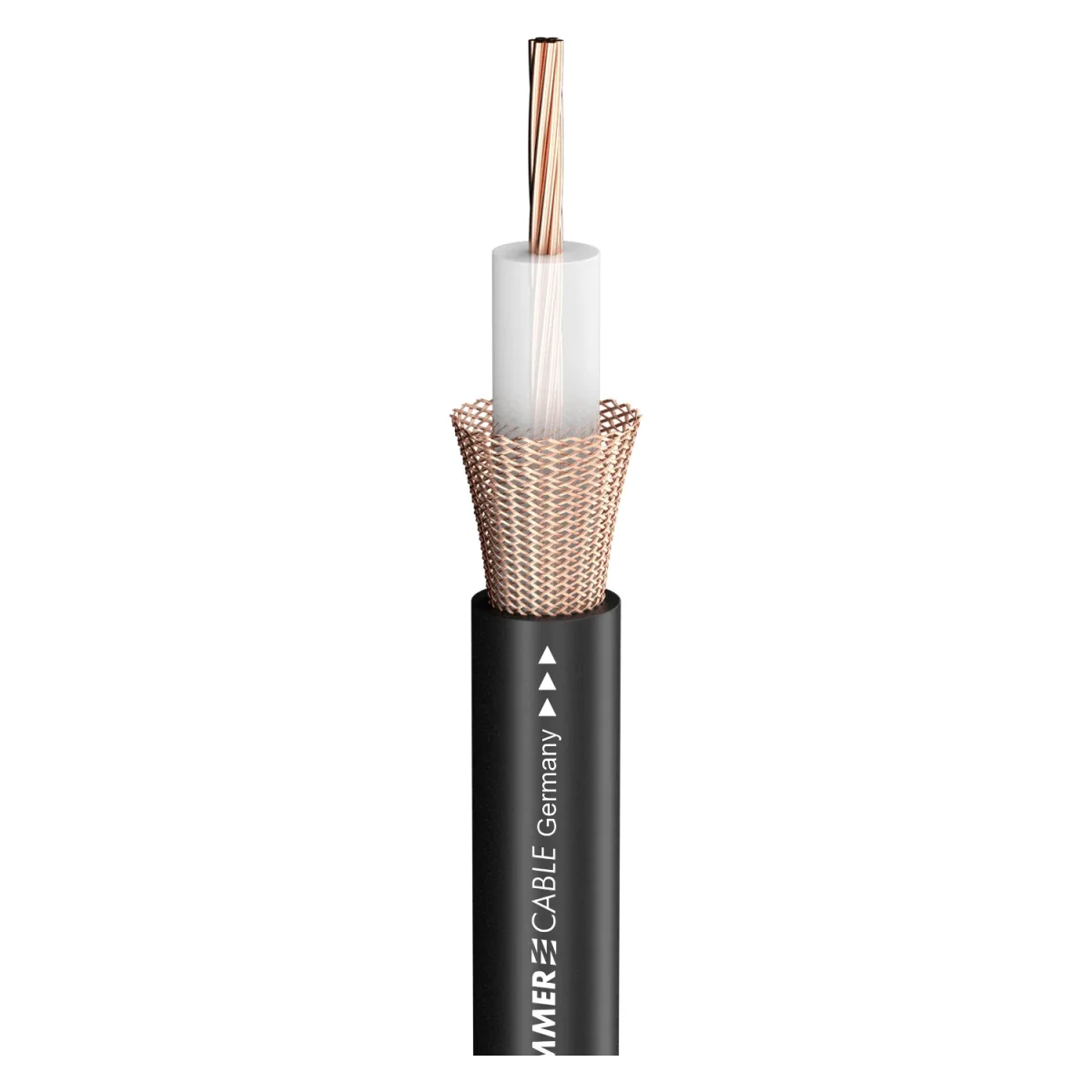

RG213/U-Koaxialkabel

Auf allen Hochzeiten tanzen...kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mi…

EAN/GTIN	4049371001571
Hersteller-Nr.	600-0551
Hersteller	Sommer cable

Auf allen Hochzeiten tanzen...

kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mit einer oder zwei Kreuzgeflechtabschirmungen die nach der amerikanischen MIL-C-17 Norm konzipiert wurden. Diese ursprünglich für das Militär erdachte Norm ist der Garant für sehr hohe und immer gleichbleibende Fertigungs-Qualität und Robustheit. RG-Kabel sind für unzählige Anwendungen in der Hochfrequenzübertragungstechnik speziell in Sender- und Empfangsanlagen, Elektronik und in der Datenübertragung gedacht.

Vorteile:

Extrem lange Lebensdauer durch alterungsbeständige Ummantelung
Konstante und genaue elektrische Werte
Einfach zu verarbeiten
Passend zu allen genormten Steckverbindern

Anwendung:

Zur Datenübertragung
In der Hochfrequenztechnik
Im Antennenbau
Zur Festinstallation
In der Computertechnik

Eigenschaften	Analog, OFC hochreines Kupfer
Einsatzgebiet	ELA 100 V, Installation, Studio / Broadcast
Anwendung	RG/U-Koax
Farbe	schwarz

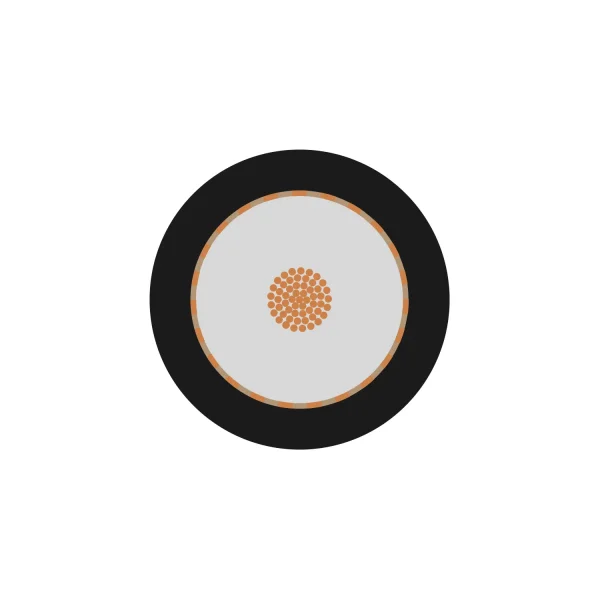

Aufbau	02YSCY
Mantelmaterial	PVC
Mantel Ø [mm]	10.30
Mantel Ø ["]	0.4055
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	3,09
Innenleiter (video) [sqin]	0.0048
Innenleiter Ø (video) [mm]	1,98
Innenleiter Ø (video) ["]	0.078
AWG (video)	12
Abschirmung	Cu-Geflecht blank
Bedeckung, opt. [%]	92
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,75
Cu-Litze Ø (video) ["]	0.0295
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	7,30
Leiterisolation Ø ["]	0.2874
Gewicht bei 1 m [g]	142.52
Gewicht bei 1000 ft [lbs]	106.9936
UV-Beständig	Ja
Brandlast je m [kWh]	0,7
Bauform	rund
Aufmachung, VPE	100 m Ring, 500 m Rolle
Verkürzungsfaktor	0,66
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
RG-Typ	RG213/U
Breite [mm]	10,3
Breite ["]	0.4055
Höhe [mm]	10,3
Höhe ["]	0.4055
Kapazität Ader/Schirm bei 1m (video) [pF]	99, 101
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	30.1752, 30.7848

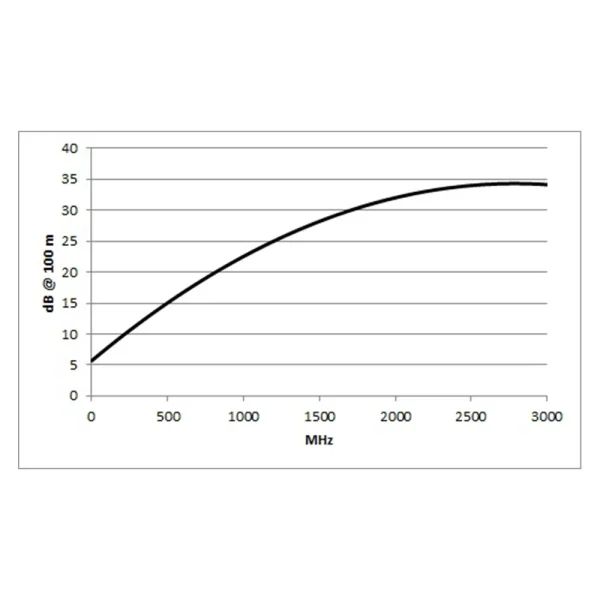

Dämpfung bei 50 MHz (100m & 20° C) [dB]	4,8
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.463
Dämpfung bei 100 MHz (100m & 20° C) [dB]	7, 7,2
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.1336, 2.1946
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,7
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.9566
Dämpfung bei 470 MHz (100m & 20° C) [dB]	15,3
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.6634
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,6, 22,3
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.797, 6.2789
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	24,5
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.4676
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	28, 30,3
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.5344, 9.2354
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	32,7
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.967
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	32,8, 35,7
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.9974, 10.8814
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,6
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.3749
Wellenwiderstand [Ω]	50
Isolationswiderstand bei 1 km [GΩ]	5
Isolationswiderstand bei 1000 feet [GΩ]	1.524
Schirmwiderstand bei 1 km [Ω]	5,9
Schirmwiderstand bei 1000 ft. [Ω]	1.7983
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

4,94 €

inkl. USt: 5,88 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1500 Stück verfügbar

Lieferzeit: ca. 3 Tage
