SC-AQUA MARINEX ASTRAL LLX 1.13/5.0 sw

SC-AQUA MARINEX ASTRAL-LLXAlt wie Methusalem …und dabei fit sein und aussehen wie ein Jüngling. Das SC-ASTRAL-LLX besitzt eine patentierte Konstruktion von Carbonschirmen um Massivleiter und Isolation, sowie eine schützende Polyesterfolie unter dem PVCAu…

EAN/GTIN	4049371444583
Hersteller-Nr.	600-0961AQ-LLX
Hersteller	Sommer cable

SC-AQUA MARINEX ASTRAL-LLX
Alt wie Methusalem …

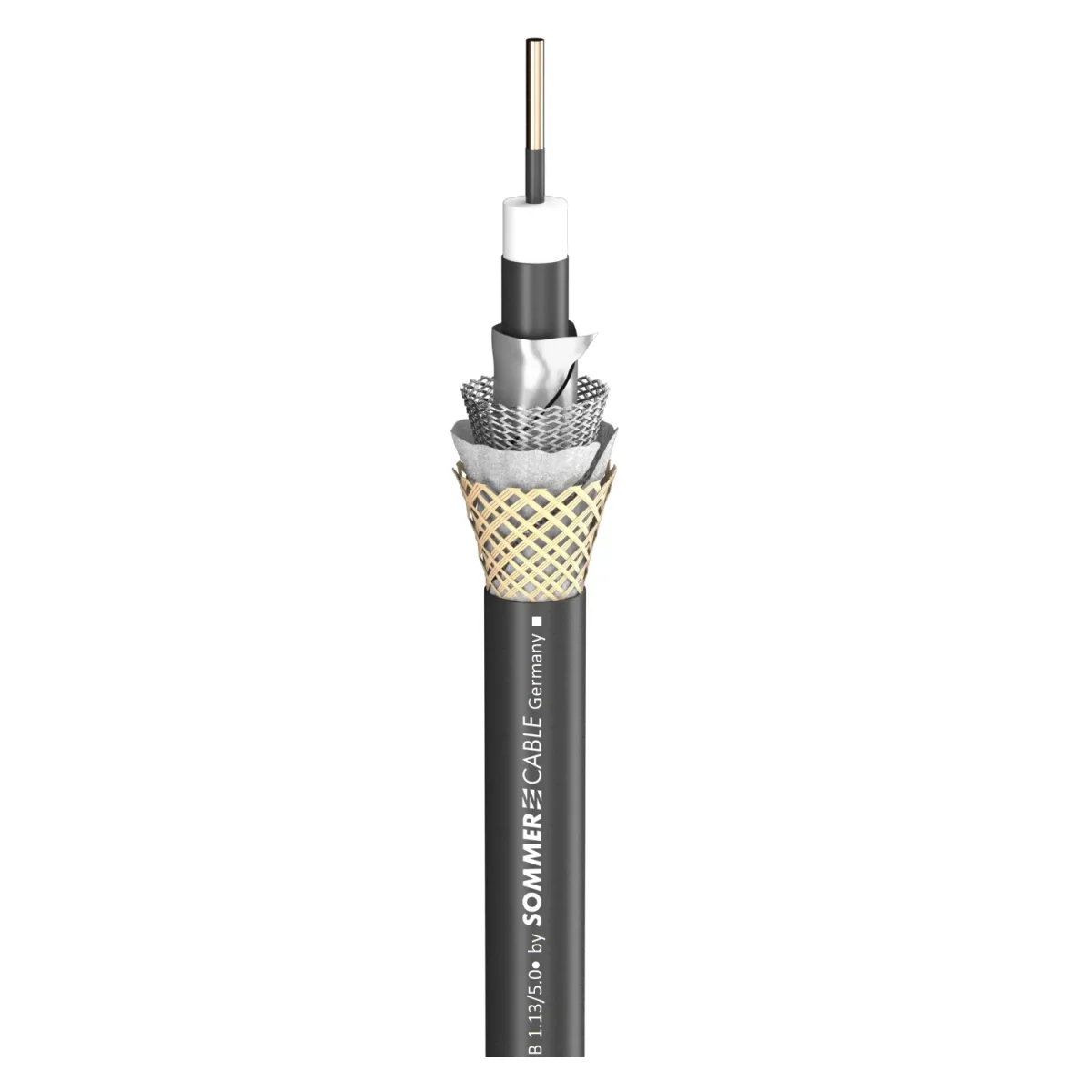

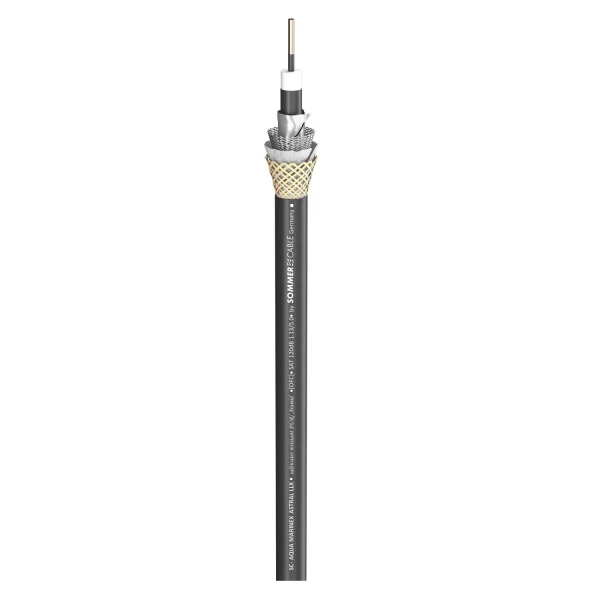

und dabei fit sein und aussehen wie ein Jüngling. Das SC-ASTRAL-LLX besitzt eine patentierte Konstruktion von Carbonschirmen um Massivleiter und Isolation, sowie eine schützende Polyesterfolie unter dem PVCAußenmantel.
Dies vermeidet eine Materialermüdung, gewährt konstante,
niedrigste Dämpfungswerte sowie ein Schirmmaß von 120 dB auf Jahrzehnte hinaus. Zusätzlich stabilisieren die beiden Carbonschirme den Massivleiter und die Skin-PE-Isolation. Dadurch behält das Kabel seine runde Form und
elektrischen Werte, auch nach der Verlegung.

Das SC-ASTRAL-LLX erfüllt den HD-SDI-Standard und ist für lange Verlegestrecken in großen SAT-Empfangsanlagen geeignet. Es ist auch als ARAMID-verstärkte AQUA MARINEX Version erhältlich.

Vorteile:

Beste Übertragungsqualität und Dämpfungswerte
Konstante Werte auch nach der Verlegung auf Jahrzehnte hinaus durch patentierte Antiaging-Konstruktion
Analog- und digitaltauglich, HD-SDI Übertragungsqualität
Inkl. Aramid-Verstärkung

Anwendung:

High-End Kabel für BK- und digitale SAT-Anlagen
Für den professionellen HDTV Einsatz

Eigenschaften	Analog, Digital 75 Ω, FRNC flammwidrig, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI
Einsatzgebiet	Aqua, Installation, Studio / Broadcast
Anwendung	SAT-Kabel HD, 120dB, longlife, aramidverstärkt
Farbe	schwarz
Aufbau	(1.13/5.0) 120 dB
Mantelmaterial	PUR-SR mit ARAMID-Verstärkung und Spezial-Schutzbandierung
Mantel Ø [mm]	8.50
Mantel Ø ["]	0.3346
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	1,00
Innenleiter (video) [sqin]	0.0016
Innenleiter Ø (video) [mm]	1,13
Innenleiter Ø (video) ["]	0.0445
AWG (video)	17
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	1,13
Cu-Litze Ø (video) ["]	0.0445
Leiterisolationsmaterial	Foam / Skin-PE
Leiterisolation Ø [mm]	5,00
Leiterisolation Ø ["]	0.1969
Gewicht bei 1000 ft [lbs]	59.2166
Brandlast je m [kWh]	0,41
Bauform	rund
Aufmachung, VPE	100 m Ring, 500 m Rolle
Verkürzungsfaktor	0,85
Temperatur min. [°C]	-30
Temperatur max. [°C]	80
Breite [mm]	8,5
Breite ["]	0.3346
Höhe [mm]	8,5
Höhe ["]	0.3346
Dämpfung bei 5 MHz (100m & 20° C) [dB]	1,5
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	0.4572
Dämpfung bei 50 MHz (100m & 20° C) [dB]	4
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.2192
Dämpfung bei 100 MHz (100m & 20° C) [dB]	5,6
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.7069
Dämpfung bei 200 MHz (100m & 20° C) [dB]	7,9
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.4079
Dämpfung bei 470 MHz (100m & 20° C) [dB]	12,4
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.7795
Dämpfung bei 862 MHz (100m & 20° C) [dB]	15,5, 17
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.7244
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	18,6
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.6693
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	23
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.0104
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	25,2
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.681
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	28,4
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.6563
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	34,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.607
Wellenwiderstand [Ω]	75
BPVo-Euroklasse	Fca
