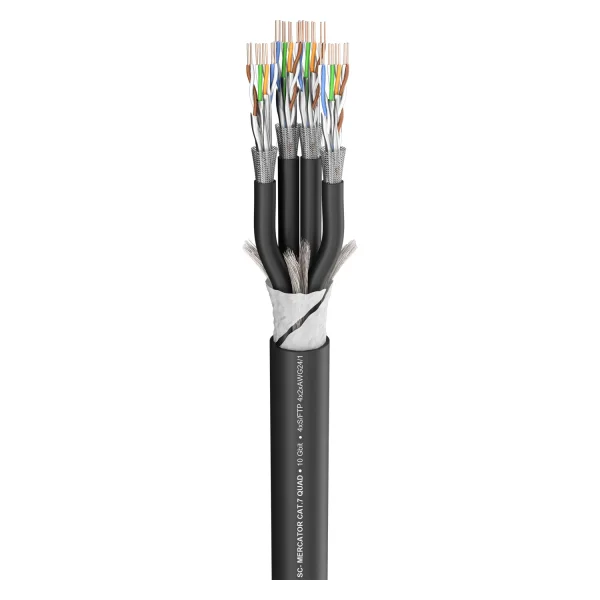

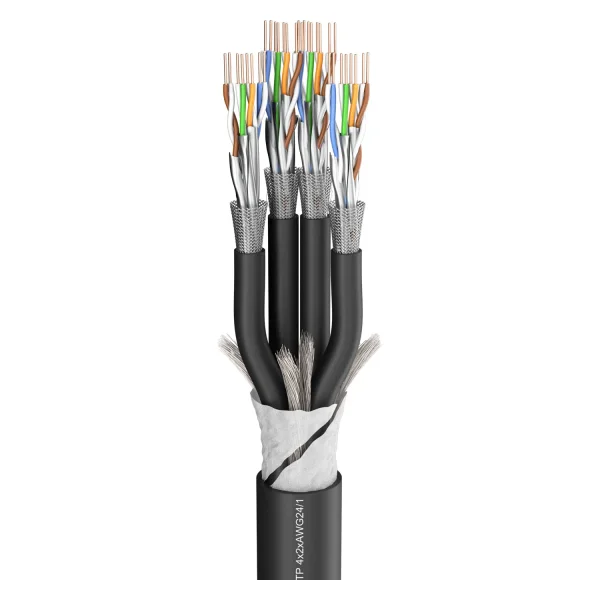

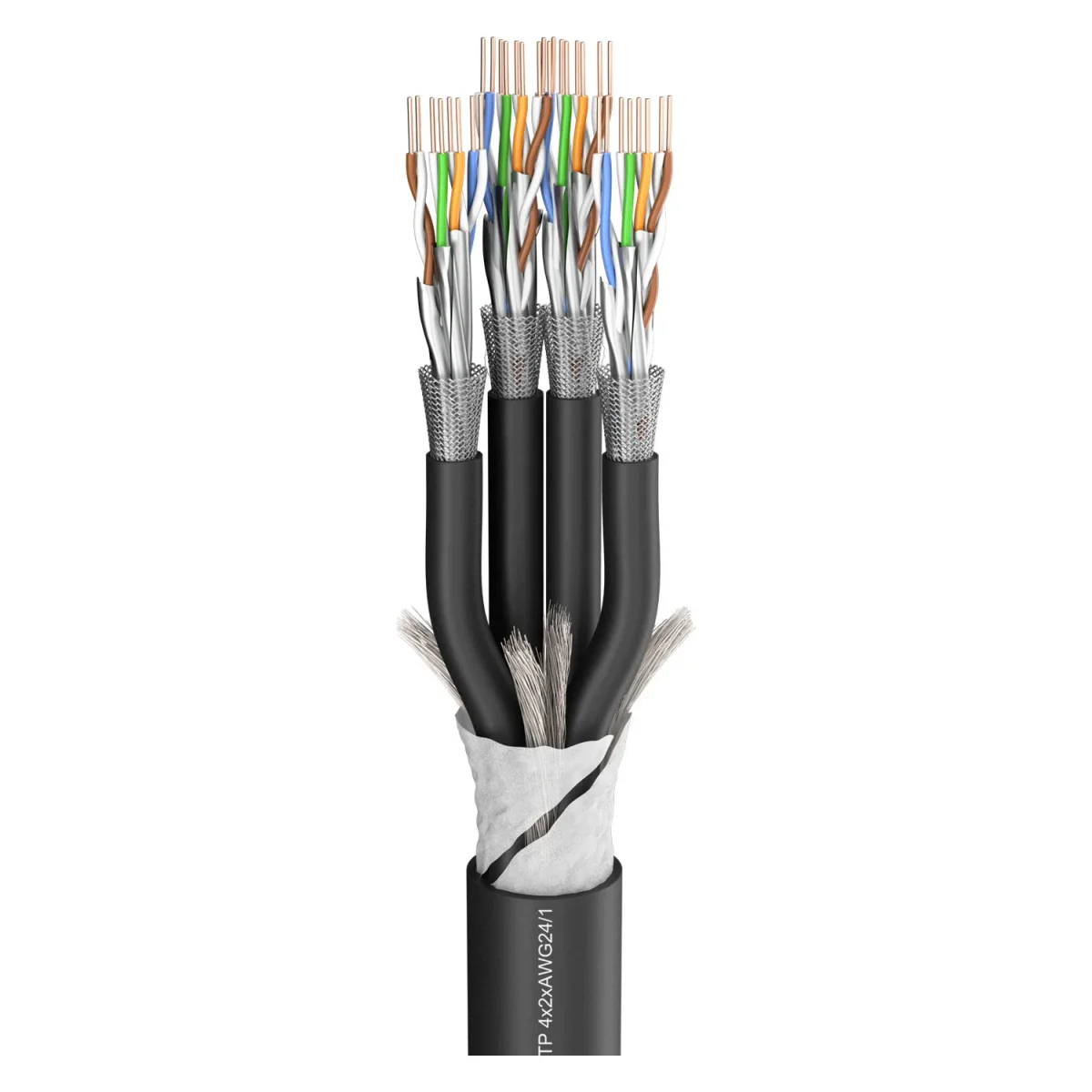

SC-MERCATOR Cat.7 QUAD AWG24/1, sw

Kabel-Monokultur...haben wir mit dem SC-Mercator QUAD 4 x CAT.7 und DUO 2 x CAT.7 betrieben. Hierbei haben wir vier bzw. zwei CAT.7-Leitungen in einen hoch flexiblen und robusten Strong-PVC-Mantel gepackt. Gegen äußere Störungen sind die einzelnen Netzwe…

EAN/GTIN	4049371081498
Hersteller-Nr.	580-0311-04
Hersteller	Sommer cable

Kabel-Monokultur...

haben wir mit dem SC-Mercator QUAD 4 x CAT.7 und DUO 2 x CAT.7 betrieben. Hierbei haben wir vier bzw. zwei CAT.7-Leitungen in einen hoch flexiblen und robusten Strong-PVC-Mantel gepackt. Gegen äußere Störungen sind die einzelnen Netzwerkleitungen mit je einem Gesamtschirm aus Kupfergeflecht sowie je einem Folienschirm pro Adernpaar versehen (PimF).

Mit dem 10 Gbit-fähigen SC-Mercator QUAD 4 x CAT.7 / DUO 2 x CAT.7 können bis zu 4 / 2 High-Speed-Ethernet oder kompatible Signale auf einmal übertragen werden.

Vorteile:

Vier bzw. zwei High-Speed-Leitungen in einem robusten Mantel
Kompatibel zu CAT.6a/10 GBit
Redundante Übertragungsmöglichkeit
Hochflexibel durch feinen Litzenaufbau

Anwendung:

Anbindung von Ton- & Lichtregie mit getrennten Netzwerken
Zur schnellen und rationellen Verkabelung, z.B. von LED-Videowall-Systemen
Für sämtliche CAT.5e-, CAT.6-, CAT.6a- und CAT.7-Übertragungen

Eigenschaften	Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, Installation, Studio / Broadcast
Anwendung	Multipair Cat.7
Farbe	schwarz

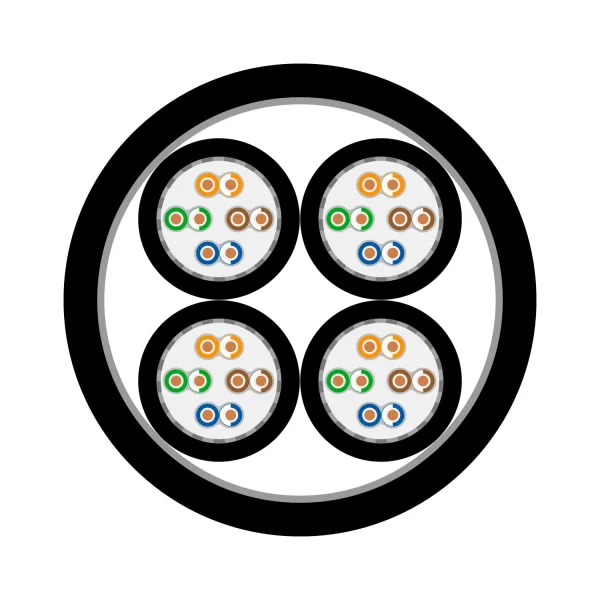

Aufbau	4 x S/FTP 4x2x0,51mm
Aufbau (network)	SFTP 4x2x0,51mm
Mantelmaterial	PVC
Mantel Ø [mm]	20,80
Mantel Ø ["]	0.8189
Kanalanzahl (network)	4
Innenleiter	8
Innenleiter (network)	8
Innenleiter Ø (network) [mm]	0,51
Innenleiter Ø (network) ["]	0.0201
AWG (network)	24
Abschirmung	PimF, Cu-Geflecht, verzinnt
Bedeckung, opt. [%]	100
Cu-Litzen (network)	1
Cu-Litze Ø (network) [mm]	0,20
Cu-Litze Ø (network) ["]	0.0079
Leiterisolationsmaterial	Foam / Skin-PE
Leiterisolation Ø [mm]	1,38
Leiterisolation Ø ["]	0.0543
Gewicht bei 1 m [g]	435.5
Gewicht bei 1000 ft [lbs]	255.7081
UV-Beständig	Ja
Brandlast je m [kWh]	0,15
Bauform	rund
Aufmachung, VPE	100 m Rolle, 500 m Rolle
CAT-Type	CAT.7
Sektionslänge max. [m]	140
Sektionslänge max. [ft]	459.3176
Verkürzungsfaktor	0,77
Temperatur min. [°C]	-20
Temperatur max. [°C]	60
Breite [mm]	20,8
Breite ["]	0.8189
Höhe [mm]	22,5
Höhe ["]	0.8858
Kapazität Ader/Ader bei 1m (network) [pF]	45
Kapazität Ader/Ader bei 1 ft. (network) [pF]	13.716
Wellenwiderstand [Ω]	100
Isolationswiderstand bei 1 km [GΩ]	5
Isolationswiderstand bei 1000 feet [GΩ]	1.524
Isolationswiderstand bei 1 km (network) [GΩ]	5
Isolationswiderstand bei 1000 feet (network) [GΩ]	1.524
Schleifenwiderstand bei 1 km [Ω]	190
Schleifenwiderstand bei 1000 ft. [Ω]	57.912
BPVo-Euroklasse	Fca
