SC-MONOCAT Power 111C Ed. 2 / sw

Kabelmissbrauch ohne Strafe...Diese Kombinationsleitung besteht aus einem AWG26 CAT.7-Element in Verbindung mit drei einzelnen Netzleitern sowie einer Audio/DMX-Leitung mit 1 x 2 x 0,14 mm² in einem sehr kompakten 14,5 mm Mantel. Das Kabel eignet sich he…

EAN/GTIN	4049371448567
Hersteller-Nr.	502-0141-1
Hersteller	Sommer cable

Kabelmissbrauch ohne Strafe...

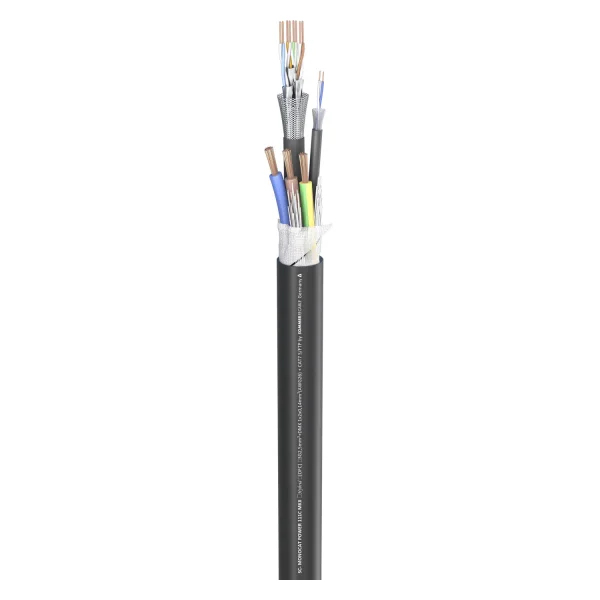

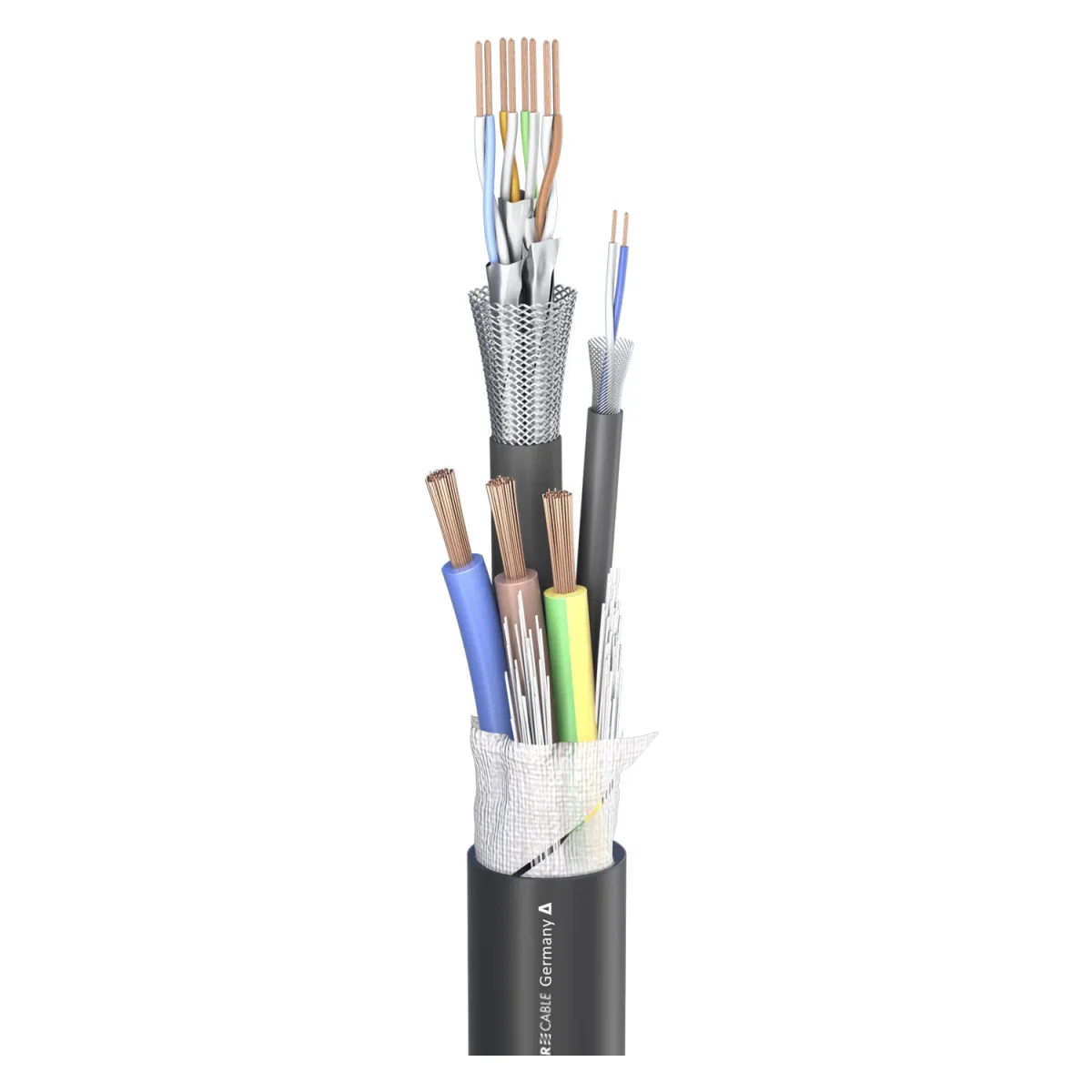

Diese Kombinationsleitung besteht aus einem AWG26 CAT.7-Element in Verbindung mit drei einzelnen Netzleitern sowie einer Audio/DMX-Leitung mit 1 x 2 x 0,14 mm² in einem sehr kompakten 14,5 mm Mantel.
Das Kabel eignet sich hervorragend für mobile Anwendungen im Bereich der Ton-, Licht- und AV-Technik (aktive PA-Systeme, Projektoren, Displays, LED-Wände, Beleuchtungstechnik) sowie für Festinstallationen, bei denen es auf eine kompakte und flexible Anschlusstechnik ankommt.
In Kombination mit dem HARTING HAN-ECO System ist auch der Einsatz mit einer "ein Stecker"-Lösung für Strom, Signal und Data möglich.

Vorteile:

Daten-Signalübertragung inkl. Netz und Audio in einem Kabel
Netzwerk-Leitung auch als Steuerleitung einsetzbar

Anwendung:

Mobiler Einsatz
Self powered PA-Systeme
LED-Wände
Displays & Projektoren
Lichttechnik

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Hybridkabel
Farbe	schwarz

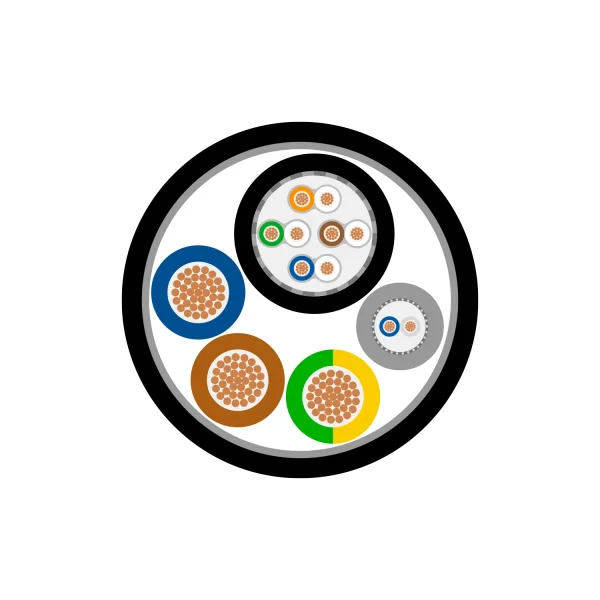

Aufbau	[3LIY3x2,5mm²+1x(4x(2LI2Yx0,14mm²))(ST)CY+1x(2LI2Y0,14mm²)DY]Y
Aufbau (power)	3 x 2,50 mm²
Aufbau (AES/EBU, DMX)	01(2LI2Y0,14mm²)DY
Aufbau (network)	1x(4x(2LI2Yx0,14mm²))(ST)CY
Mantelmaterial	PVC
Mantel Ø [mm]	14.50
Mantel Ø ["]	0.5709
Mantel Ø (AES/EBU, DMX) [mm]	3,50
Mantel Ø (AES/EBU, DMX) ["]	0.1378
Mantel Ø (network) [mm]	6,40
Mantel Ø (network) ["]	0.252
Innenleiter	13
Innenleiter (power)	3
Innenleiter (AES/EBU, DMX)	2
Innenleiter (network)	8
Innenleiter (power) [mm²]	2,50
Innenleiter (power) [sqin]	0.0039
Innenleiter (network) [sqin]	0.0002
Innenleiter (AES/EBU, DMX) [mm²]	0,14
Innenleiter (AES/EBU, DMX) [sqin]	0.0002
Innenleiter (network) [mm²]	0,14
AWG (network)	26
Abschirmung (AES/EBU, DMX)	Cu-Wendel, verzinnt
Abschirmung (network)	AL / PT-Folie + Cu-Geflecht verzinnt
Bedeckung, opt. [%]	100
Cu-Litzen (network)	7
Cu-Litze Ø (network) [mm]	0,16
Cu-Litze Ø (network) ["]	0.0063
Leiterisolationsmaterial	Foam / Skin-PE
Gewicht bei 1 m [g]	254
Gewicht bei 1000 ft [lbs]	174.9582
UV-Beständig	Ja
Brandlast je m [kWh]	1,2
Bauform	rund
Aufmachung, VPE	Meterware
CAT-Type	CAT.7
Sektionslänge max. [m]	100
Sektionslänge max. [ft]	328.084
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	14,5
Breite ["]	0.5709
Höhe [mm]	14,5
Höhe ["]	0.5709
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	53
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	16.1544
Kapazität Ader/Ader bei 1m (network) [pF]	44
Kapazität Ader/Ader bei 1 ft. (network) [pF]	13.4112
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	93
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	28.3464
Wellenwiderstand (AES/EBU, DMX) [Ω]	110
Wellenwiderstand (network) [Ω]	100
Isolationswiderstand bei 1 km (power) [GΩ]	5
Isolationswiderstand bei 1000 feet (power) [GΩ]	1.524
Prüfspannung [V]	2000
Nennspannung (power) [V]	500
Betriebsspannung (power) [V]	300
BPVo-Euroklasse	Fca
