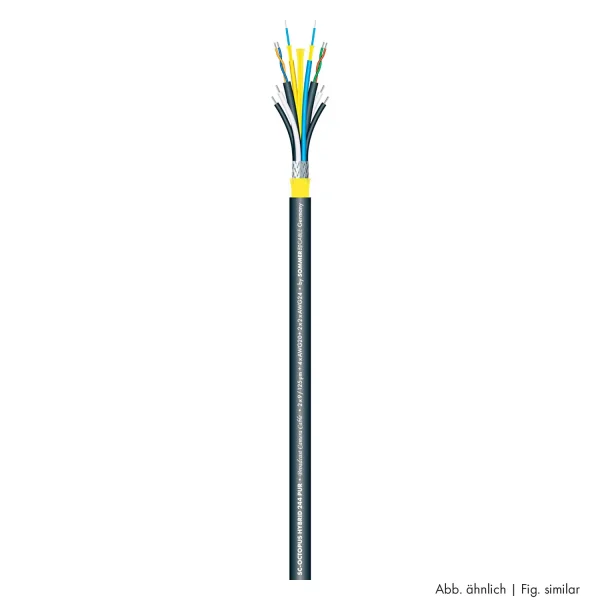

SC-OCTOPUS HYBRID 224 INSTALL, TPU, sw

Fiber goes to Hollywood...und ermöglicht somit neue Wege durch riesige Übertragungslängen in der digitalen Broadcast- & Studio-Kameratechnik.Neben den beiden Singlemode 9/125 μm Fasern für Bild und Ton, sorgen 2 Control- und 4 Stromleitungen für die…

EAN/GTIN	4049371501910
Hersteller-Nr.	591-2241TPU
Hersteller	Sommer cable

Fiber goes to Hollywood...

und ermöglicht somit neue Wege durch riesige Übertragungslängen in der digitalen Broadcast- & Studio-Kameratechnik.
Neben den beiden Singlemode 9/125 μm Fasern für Bild und Ton, sorgen 2 Control- und 4 Stromleitungen für die Steuerung und Energieversorgung der Kamera. Im Inneren ist ein robustes Stahlseil zur Zugentlastung integriert. Das TPU-Kabel eignet sich besonders gut zur festen Verlegung. Alternativ ist eine PUR-Version (591-2241) für mobile Einsatzzwecke, z.B. den Ü-Wagen-Betrieb, lieferbar. Die Bandbreite bei 1 km beträgt 600 MHz bei 1300 nm.

Vorteile:

Bild-, Ton-, Energie- und Steuerungsübertragung in einem Kabel
Integrierte, extrem robuste Zugentlastung
Für 10 Gbit-Dienst geeignet – hochwertige, schnelle,
robuste Verbindung zur Übertragung von Digitalsignalen
Innen- und Außenübertragungen mit großen Übertragungslängen

Anwendung:

Zur Festverlegung
Anschluss digitaler Kameratechnik im Broadcast, Studio
und der Filmindustrie

Einsatzgebiet	Installation, Studio / Broadcast
Anwendung	LWL- / Fiber-Hybrid Install
Farbe	schwarz

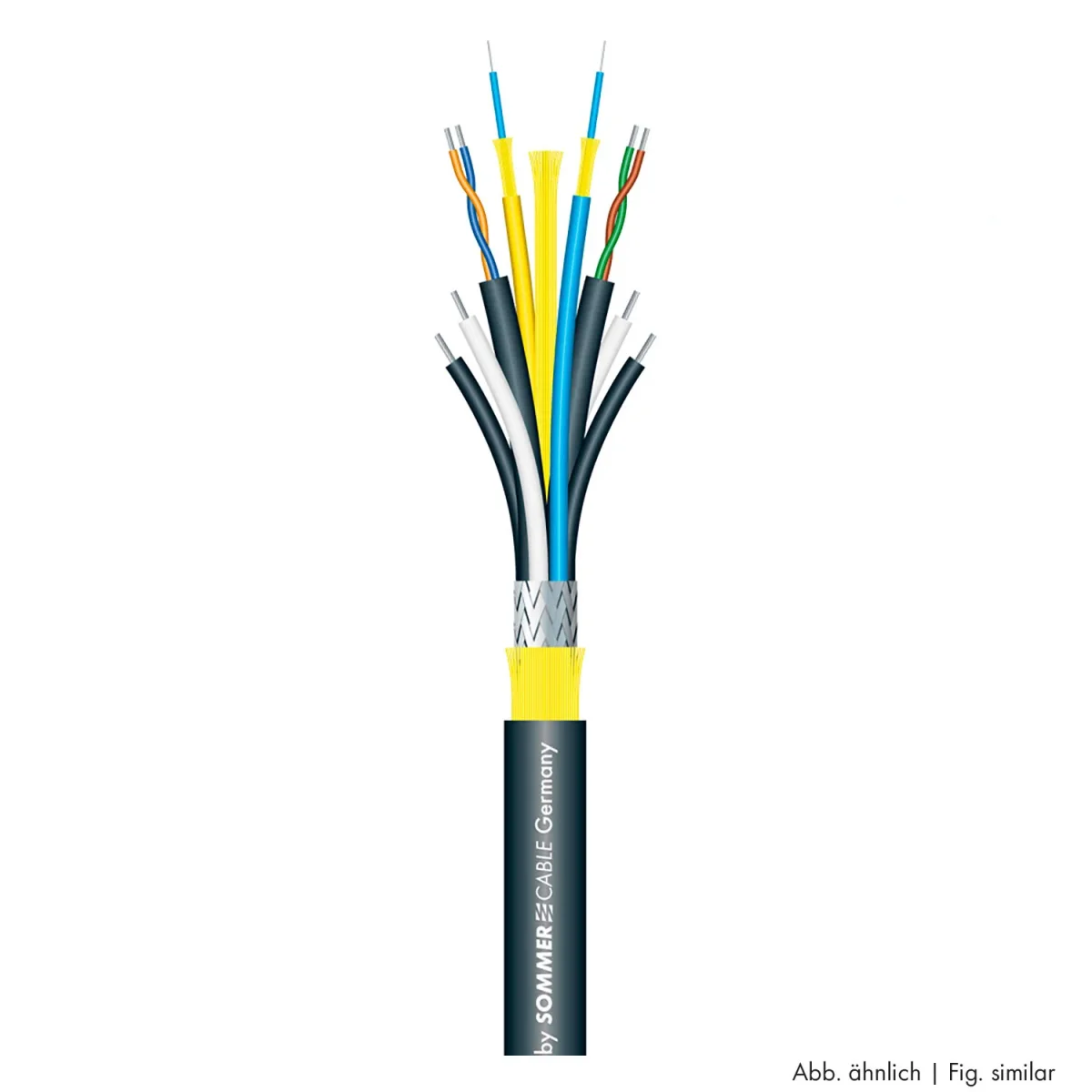

Aufbau	((2x9/125H+4x20AWG2Y+2xAWG24)2Y)(ZN)B11Y
Aufbau (power)	4 x 0,50 mm²
Aufbau (control)	2LI2Y0,22mm²Y
Mantelmaterial	TPU
Mantelmaterial (power)	TPE
Mantelmaterial (control)	TPE
Mantel Ø [mm]	9,20
Mantel Ø ["]	0.3622
Mantel Ø (power) [mm]	1,50
Mantel Ø (power) ["]	0.0591
Mantel Ø (control) [mm]	1,10
Mantel Ø (control) ["]	0.0433
Kanalanzahl (power)	4
Kanalanzahl (control)	2
Innenleiter	1
Innenleiter (power)	1
Innenleiter (power) [mm²]	0,50
Innenleiter (power) [sqin]	0.0008
Innenleiter (control) [mm²]	0,22
Innenleiter (control) [sqin]	0.0003
Innenleiter Ø (power) [mm]	0,80
Innenleiter Ø (power) ["]	0.0315
Innenleiter Ø (control) [mm]	0,53
Innenleiter Ø (control) ["]	0.0209
Abschirmung	Cu-Geflecht verzinnt, Stahlseil
Bedeckung, opt. [%]	90
Gewicht bei 1 m [g]	115.8
UV-Beständig	Ja
Bauform	rund
Aufmachung, VPE	Meterware
Core (fiber) [µm]	9
Cladding (fiber) [µm]	125
Fasern	2
Güte	OS2 (Typ G.652.D)
Temperatur min. [°C]	-40
Temperatur max. [°C]	70
max. Zugkraft [kN]	0,7
Breite [mm]	9,2
Breite ["]	0.3622
Höhe [mm]	9,2
Höhe ["]	0.3622
BPVo-Euroklasse	Fca
