SC-SEMICOLON 4 AES/EBU PATCH Digitalk.

Der Mond ist aufgegangen...und wenn nur noch die goldenen „Sternlein“ prangen? Lichtausfall! Tonausfall! Der Alptraum des Technikers ist der Totalausfall. Externe Störfelder sind die Ursache, bedingt wiederum durch schlecht abgeschirmte Leitungen. An Mat…

EAN/GTIN	4049371352543
Hersteller-Nr.	520-0141
Hersteller	Sommer cable

Der Mond ist aufgegangen...

und wenn nur noch die goldenen „Sternlein“ prangen? Lichtausfall! Tonausfall! Der Alptraum des Technikers ist der Totalausfall. Externe Störfelder sind die Ursache, bedingt wiederum durch schlecht abgeschirmte Leitungen. An Material und Schirmung darf also nicht gespart werden. Deshalb dieses Kabel mit weichem Mantelmaterial und der 100 % Schirmung. Und das alles bei nur 5,20 mm Außendurchmesser. Dieses Kabel ist die perfekte AES/EBU-Leitung für die Studiotechnik. Es ist ideal zum Patchen oder zur Innenverdrahtung geeignet. Wo keine extremen Umwelteinflüsse einwirken, kann man das Kabel auch zur Festverlegung über weite Strecken einsetzen. Der Wellenwiderstand von 110 Ω garantiert eine verlustfreie Übertragung von digitalen Signalen. Auch das SC-Semicolon 4 AES/EBU ist durch die Verwendung eines dichten Cu-Spiralwendelschirms und der darunterliegenden AL/PT-Folie bzw. AL-Vlies voll geschirmt.

Vorteile:

Optimale Schirmung durch die Verwendung eines dichten Cu-Wendelschirms + AL/PT-Folie bzw. AL-Vlies
Kompakt und dadurch platzsparend

Anwendung:

Professionelle Studio- und Mikrofontechnik
Verbindung von Effektgeräten und Steuereinheiten, bei denen ein Return-Signal benötigt wird
Industrie- und Medizintechnik
Professionelle MIDI-Technik, Überspielkabel
High-End Verbindung von HiFi-Geräten
Steuerung von Licht- und Scanneranlagen und Displays

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Installation, Studio / Broadcast
Anwendung	DMX
Farbe	schwarz
Signalübertragung	symmetrisch

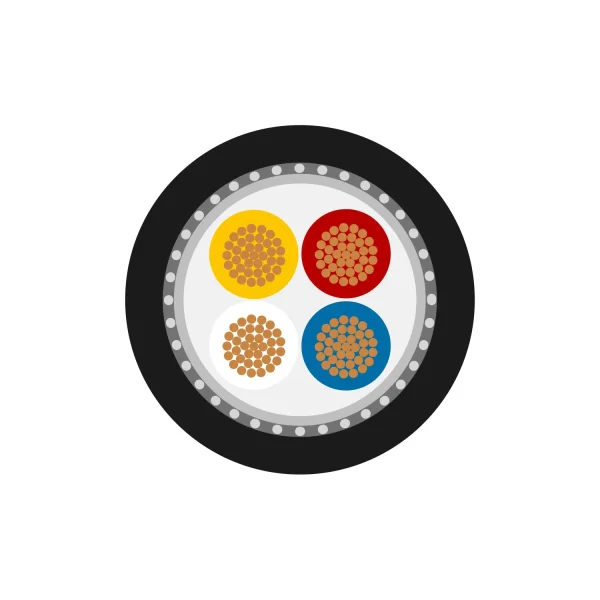

Aufbau	(4LI2Y0,14mm²)(ST)DY
Mantelmaterial	PVC
Mantel Ø [mm]	5,20
Mantel Ø ["]	0.2047
Kanalanzahl (AES/EBU, DMX)	1
Innenleiter	4
Innenleiter (AES/EBU, DMX)	4
Innenleiter (AES/EBU, DMX) [mm²]	0,14
Innenleiter (AES/EBU, DMX) [sqin]	0.0002
Innenleiter Ø (AES/EBU, DMX) [mm]	0,42
Innenleiter Ø (AES/EBU, DMX) ["]	0.0165
AWG (AES/EBU, DMX)	26
Abschirmung	Cu-Spiralwendel + AL-Vlies
Bedeckung, opt. [%]	100
Cu-Litzen (AES/EBU, DMX)	18
Cu-Litze Ø (AES/EBU, DMX) [mm]	0,10
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0039
Leiterisolationsmaterial	Foam / Skin-PE
Gewicht bei 1 m [g]	34
UV-Beständig	Ja
Brandlast je m [kWh]	0,18
Bauform	rund
Aufmachung, VPE	100 m Rolle, 500 m Rolle
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	5,2
Breite ["]	0.2047
Höhe [mm]	5,2
Höhe ["]	0.2047
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	40
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	12.192
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	80
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	24.384
Wellenwiderstand [Ω]	110
Isolationswiderstand bei 1 km [GΩ]	1
Isolationswiderstand bei 1000 feet [GΩ]	0.3048
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	1
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.3048
Leiterwiderstand bei 1 km [Ω]	140
Leiterwiderstand bei 1000 ft. [Ω]	42.672
BPVo-Euroklasse	Fca
