SC-SLIMLINE (RCB), 0.6/2.8, sw, FRNC

Sie suchen den Superstar...unter den Video- und Sat-Kabeln? Das SC-Slimline (RCB) erfüllt alle Anforderungen, die heute an hochwertige HD-SDI/HDTV Kabel gestellt werden und verspricht durch die Verwendung hochwertiger Materialien eine hohe Lebenserwartun…

EAN/GTIN	4049371051422
Hersteller-Nr.	600-0851F
Hersteller	Sommer cable

Sie suchen den Superstar...

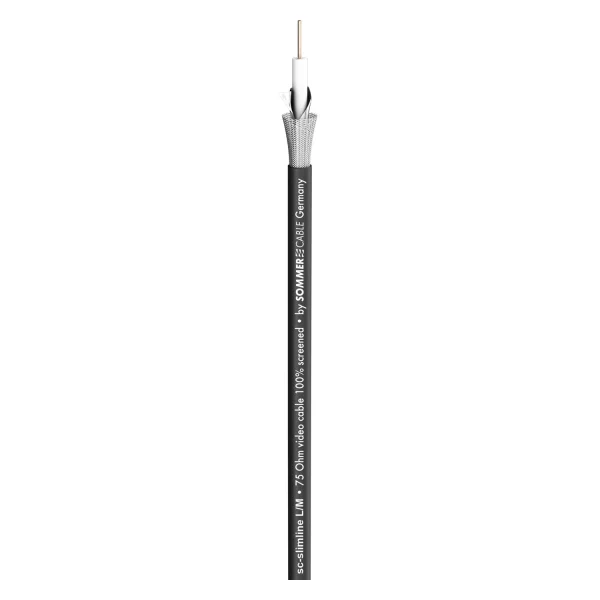

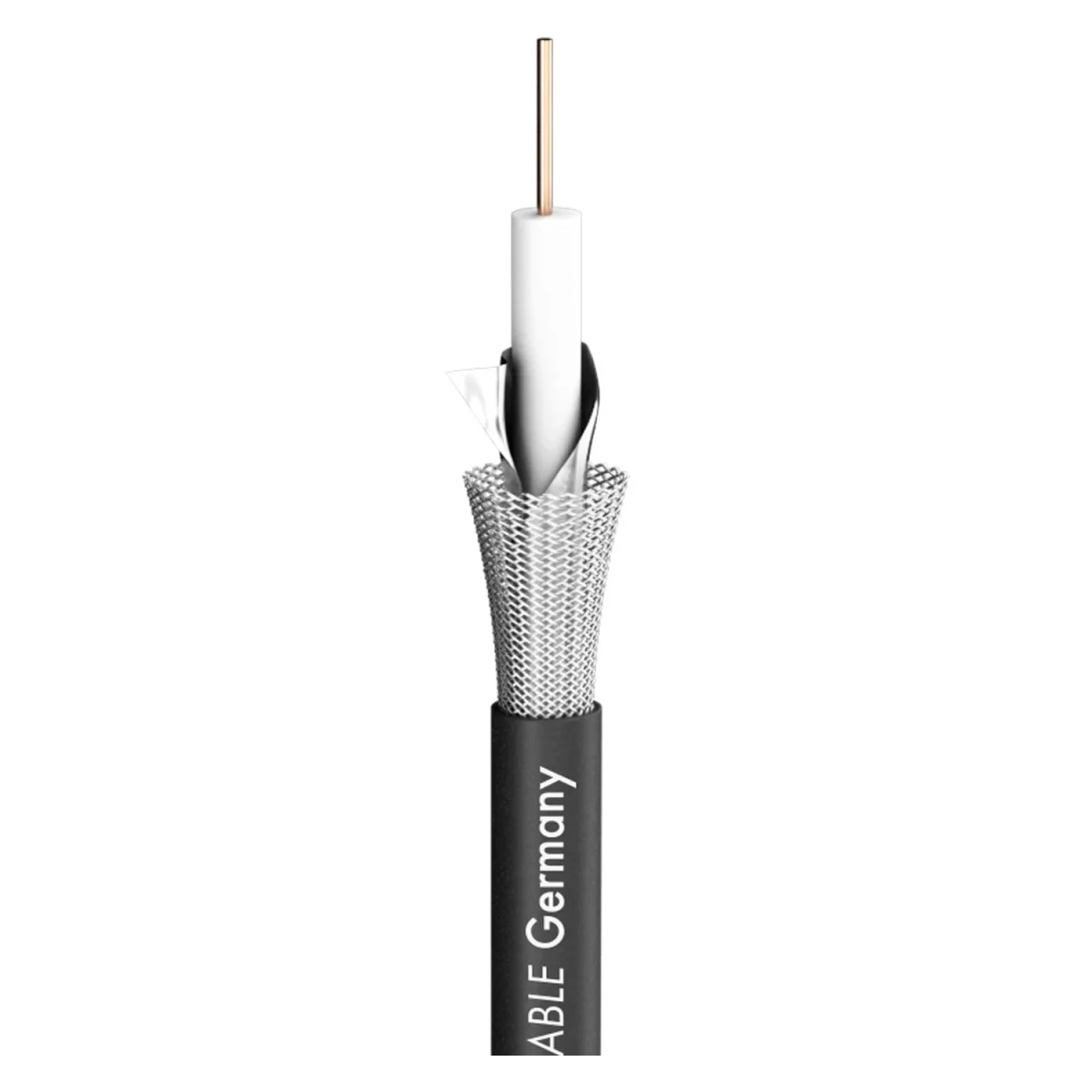

unter den Video- und Sat-Kabeln? Das SC-Slimline (RCB) erfüllt alle Anforderungen, die heute an hochwertige HD-SDI/HDTV Kabel gestellt werden und verspricht durch die Verwendung hochwertiger Materialien eine hohe Lebenserwartung. Zur Erreichung niedrigster Dämpfungswerte haben wir das Kabel mit einem Massivdraht aus sauerstofffreien Kupfer (OFC), gasgeschäumter Isolation (Gas Injected) und einem doppelten Schirm ausgestattet (Cu-Geflecht verzinnt + AL / PT-Folie).

Vorteile:

Hohe Lebensdauer durch alterungsbeständige Ummantelung
Konstante, optimierte elektrische Werte durch Einsatz eines OFC-Massivdrahtes
Gasgeschäumte Isolation für beste Dämpfungswerte

Anwendung:

HD-SDI Videoübertragung im professionellen Broadcast-/Studiobereich
In der Ü-Wagentechnik
Zur Festinstallation, Hochfrequenztechnik und Antennenbau

Eigenschaften	Analog, Digital 75 Ω, FRNC flammwidrig, HDTV, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation
Anwendung	Videokabel
Farbe	schwarz

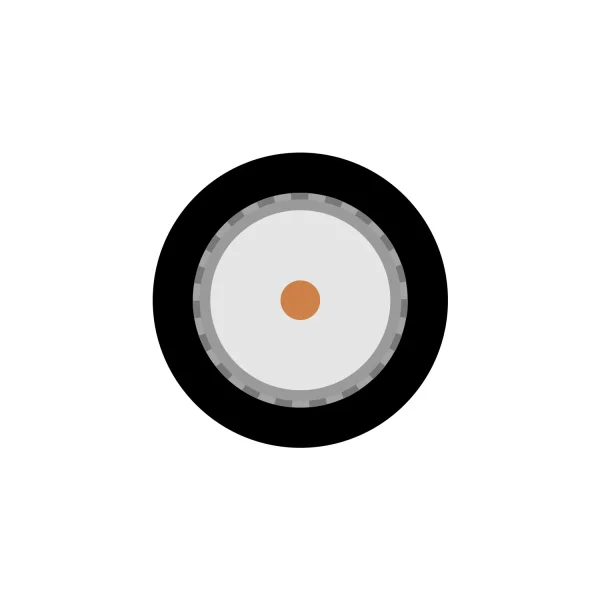

Aufbau	02YS(ST)CH0,6/2,8 HD-SDI
Mantelmaterial	FRNC
Mantel Ø [mm]	4,20
Mantel Ø ["]	0.1654
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,28
Innenleiter (video) [sqin]	0.0004
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
AWG (video)	23
Abschirmung	Cu-Geflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	0,60
Cu-Litze Ø (video) ["]	0.0236
Leiterisolationsmaterial	Gas Injected-PE
Leiterisolation Ø [mm]	2,80
Leiterisolation Ø ["]	0.1102
Gewicht bei 1 m [g]	24.85
Gewicht bei 1000 ft [lbs]	14.8042
UV-Beständig	Ja
Brandlast je m [kWh]	0,06
Bauform	rund
Aufmachung, VPE	100 m Rolle, 500 m Rolle, 1000 m Rolle
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-30
Temperatur max. [°C]	70
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	96
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	314.9606
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	66
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	216.5354
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	44
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	144,357
Breite [mm]	4,2
Breite ["]	0.1654
Höhe [mm]	4,2
Höhe ["]	0.1654
Kapazität Ader/Ader bei 1m (video) [pF]	53
Kapazität Ader/Ader bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 50 MHz (100m & 20° C) [dB]	7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.225
Dämpfung bei 200 MHz (100m & 20° C) [dB]	14,5
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4196
Dämpfung bei 470 MHz (100m & 20° C) [dB]	22,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.919
Dämpfung bei 862 MHz (100m & 20° C) [dB]	31,1
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.4793
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	33,6
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2413
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	41,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.5578
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	45,2
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	13.777
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	50,9
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	15.5143
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	60
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	18.288
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	90,4
Wellenwiderstand [Ω]	75
Schirmwiderstand bei 1 km [Ω]	90
Schirmwiderstand bei 1000 ft. [Ω]	27.432
BPVo-Euroklasse	Fca
