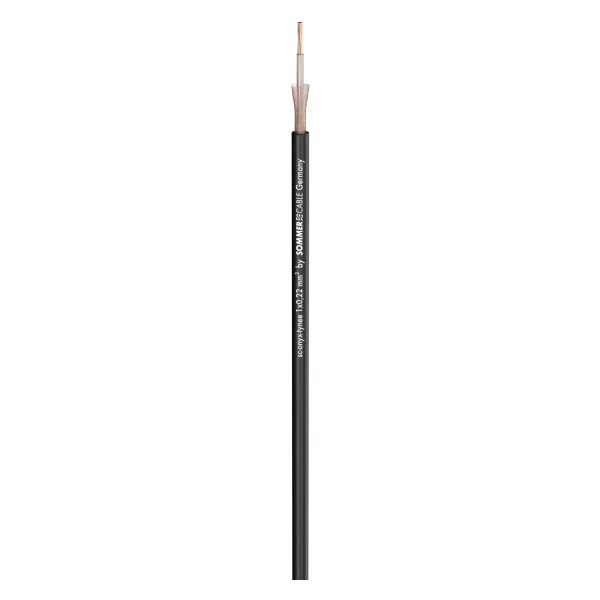

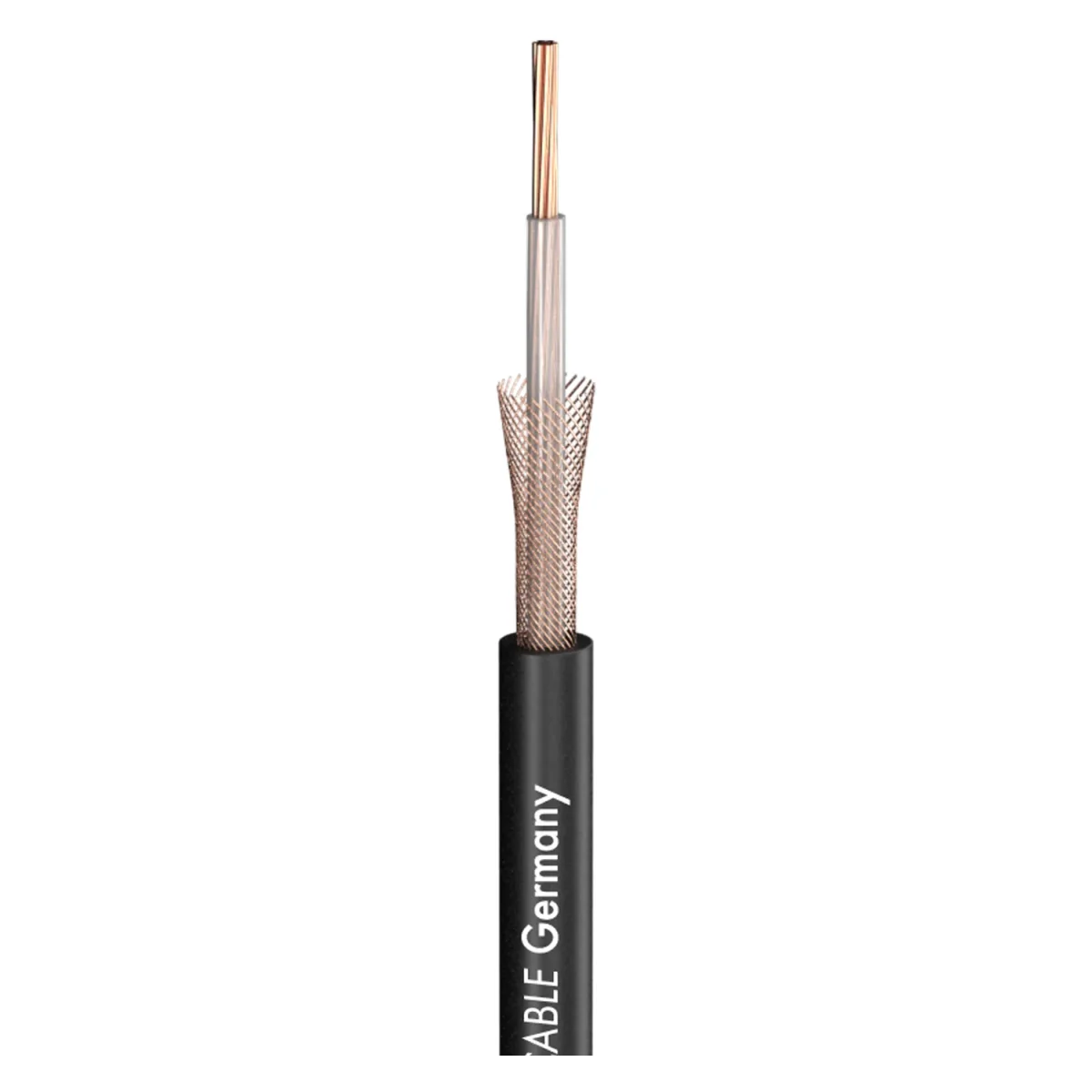

SC-TYNEE unsym. Patchcable 1x0,22qmm, sw

Patch- & Instrumentenkabel SC-Onyx Tynee; 1 x 0,22 mm²; PVC Ø 4,00 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Studio / Broadcast, Installation

EAN/GTIN	4049371002080
Hersteller-Nr.	300-0031
Hersteller	Sommer cable

Unscheinbar und doch so wichtig...

sind diese kleinen Helferlein, welche heutzutage in fast jedem elektrischen Gerät verbaut werden. Diese kleinen geschirmten Instrumentenkabel werden im Volksmund auch „Diodenkabel“ genannt und sind sozusagen die einfachere Ausfürung von Instrumentenkabeln, wie diese zum Beispiel in der professionellen Audiotechnik eingesetzt werden. Instrumentenkabel für Gitarren sind wegen des mobilen Einsatzes zumeist mit einem Wendelschirm und einem Karbonschirm doppelt geschirmt, wärend das Diodenkabel eine einfache Wendelschirmung aus Kupfer besitzt. Der einfache Wendelschirm ist ausreichend, wenn das Kabel nicht bewegt oder gar in elektrischen Komponenten fest installiert wird. Im Audiobereich werden Diodenkabel als Zuleitung für Hifi-Komponenten oder als günstige Keyboardverbindung eingesetzt, wärend im Elektrobereich unglaublich vielfätige Einsatzmölichkeiten existieren. Das SC-Onyx Tynee ist bei Entwicklern, Herstellern und Elektronik-Bastlern besonders beliebt, weil es eine enge Litzenverseilung, eine hohe Kupferqualität (OFC Klasse 6) und eine sehr langlebige Mantelmischung besitzt.

Vorteile:

Sehr flexibel durch die Verwendung feiner Einzellitzen
Klein im Manteldurchmesser, dadurch einfache Konfektionierung mit Cinch- oder Klinkensteckverbinder
Langlebige Mantelmischung und sauerstofffreies Kupfer (OFC Class 6)

Anwendung:

Verkabelung von unsymmetrischen Geräten (Keyboards)
Verbindung von HiFi-Geräten
Erstellung von Y-Adapterkabeln
Konfektionierung von Insertkabeln
Für die Innenverdrahtung in elektrischen Geräten

Eigenschaften	Analog, OFC hochreines Kupfer
Einsatzgebiet	Installation, Studio / Broadcast
Anwendung	Patch- & Instrumentenkabel
Farbe	schwarz
Signalübertragung	unsymmetrisch

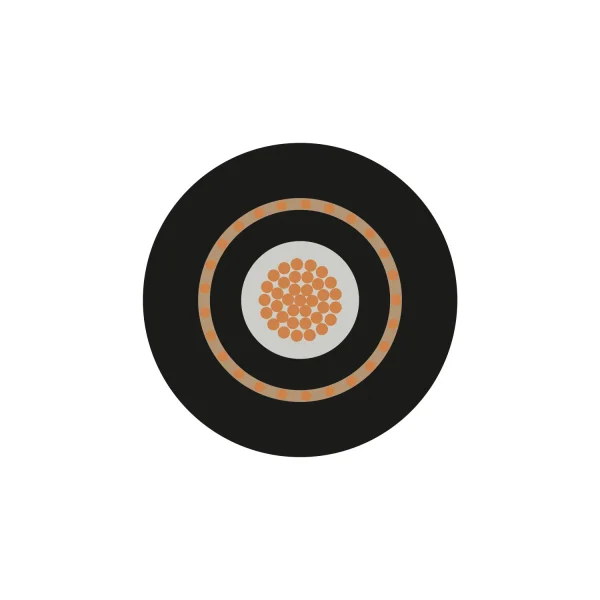

Aufbau	LI2YDY1x0,22mm2
Mantelmaterial	PVC
Mantel Ø [mm]	4,00
Mantel Ø ["]	0.1575
Kanalanzahl (audio)	1
Innenleiter	1
Innenleiter (audio)	1
Innenleiter (audio) [mm²]	0,22
Innenleiter (audio) [sqin]	0.0003
Innenleiter Ø (audio) [mm]	0,53
Innenleiter Ø (audio) ["]	0.0209
AWG (audio)	24
Abschirmung	Cu-Wendelschirm
Bedeckung, opt. [%]	95
Cu-Litzen (audio)	7
Cu-Litze Ø (audio) [mm]	0.20
Cu-Litze Ø (audio) ["]	0.0079
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	1,50
Leiterisolation Ø ["]	0.0591
Gewicht bei 1 m [g]	18
Gewicht bei 1000 ft [lbs]	12.1125
UV-Beständig	Ja
Brandlast je m [kWh]	0,12
Bauform	rund
Aufmachung, VPE	100 m Rolle
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Breite [mm]	4
Breite ["]	0.1575
Höhe [mm]	4
Höhe ["]	0.1575
Kapazität Ader/Schirm bei 1m (audio) [pF]	125
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	38.1
Isolationswiderstand bei 1 km [GΩ]	0,01, 1
Isolationswiderstand bei 1000 feet [GΩ]	0.003, 0.3048
Isolationswiderstand bei 1 km (audio) [GΩ]	0,01, 1
Isolationswiderstand bei 1000 feet (audio) [GΩ]	0.003, 0.3048
Leiterwiderstand bei 1 km [Ω]	91,3
Leiterwiderstand bei 1000 ft. [Ω]	27.8282
BPVo-Euroklasse	Fca
