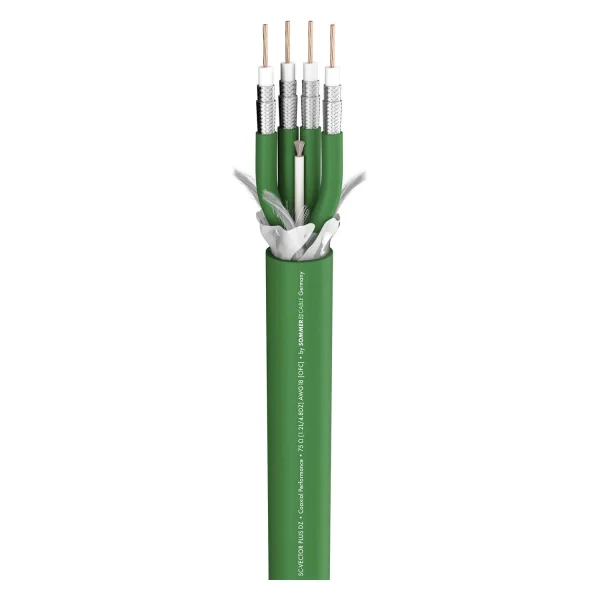

SC-VECTOR PLUS 4x 1.2L/4.8DZ 75 Ohm PMB

XG-SDI im Superflexformat...Das SC-VECTOR PLUS 1.2L/4.8DZ von SOMMER CABLE ist hervorragend geeignet für den täglichen Mobileinsatz auf Trommel. Der PUR-MASTER-BLEND-Mantel ist hochflexibel und zudem äußerst robust. So bleibt das Innenleben mechnisch sta…

EAN/GTIN	4049371311212
Hersteller-Nr.	600-0214-04
Hersteller	Sommer cable

XG-SDI im Superflexformat...

Das SC-VECTOR PLUS 1.2L/4.8DZ von SOMMER CABLE ist hervorragend geeignet für den täglichen Mobileinsatz auf Trommel. Der PUR-MASTER-BLEND-Mantel ist hochflexibel und zudem äußerst robust. So bleibt das Innenleben mechnisch stabil geschützt und die HD-Übertragungsqualität konstant.

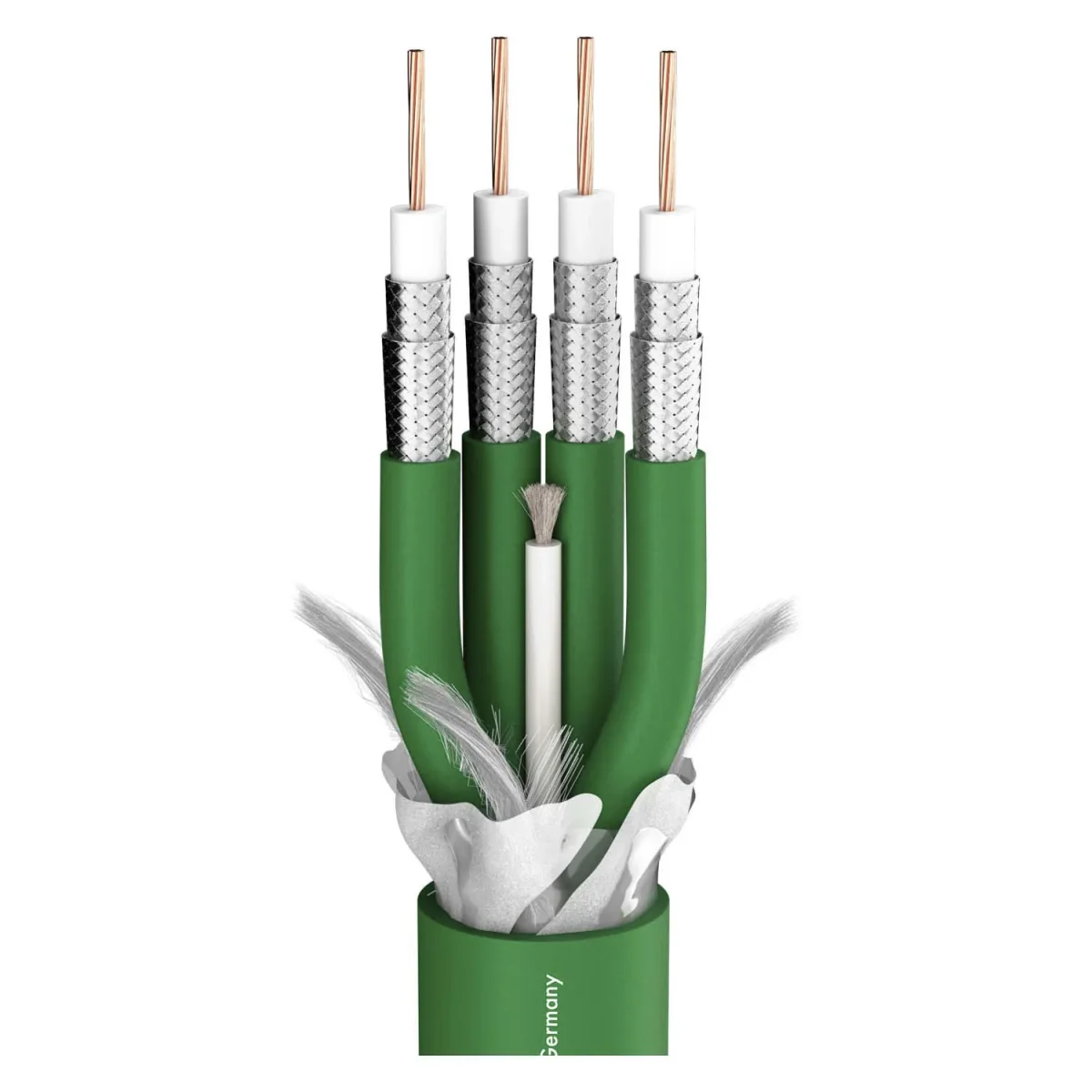

Jeder HD-SDI-Leiter ist im Litzenverbund aufgebaut und mit einer gasgeschäumten PE-Isolation (inkl. Schutzlackhaut) umgeben, die für beste Dämpfungseigenschaften sorgt. Für eine flexible Schirmkonstruktion sorgt je ein dichtes, doppeltes CU-Geflecht Multi-DZ ist das ideale Kabel für alle G-SDI-Live-Übertragungen - egal ob innen oder außen.

Vorteile:

Beste Übertragungsqualität durch geschäumte Isolation
Konstante Werte im Dauerbetrieb
UV beständiger und kerbfester PUR-Mantel, Nagetierschutz

Anwendung:

Doppelt geschirmtes Kabel für digitale Bildübertragungen und professionelle Videotechnik
Für den professionellen Broadcast Einsatz
Hochflexibel und gut trommelbar

Eigenschaften	Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, PUR Master Blend, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	grün

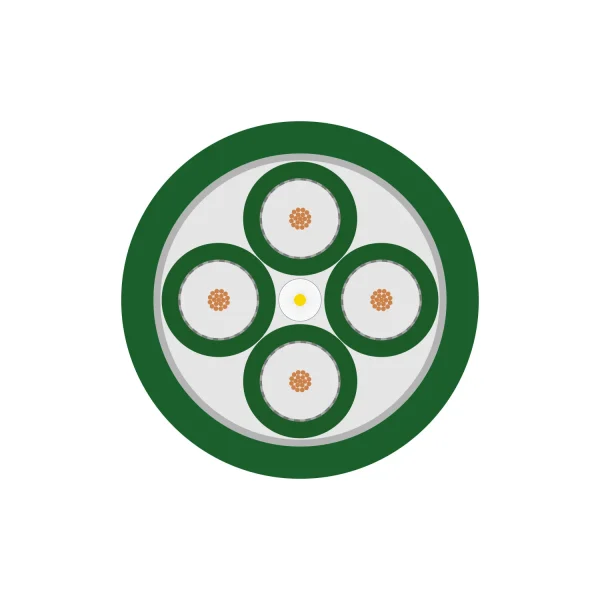

Aufbau	4x02YSCCH1,2L/4,8
Mantelmaterial	PMB
Mantel Ø [mm]	21,80
Mantel Ø ["]	0.8583
Kanalanzahl (video)	1
Innenleiter	4
Innenleiter (video)	4
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter Ø (video) [mm]	1,20
Innenleiter Ø (video) ["]	0.0472
AWG (video)	18
Abschirmung	2 x Cu Geflecht verzinnt
Bedeckung, opt. [%]	100
Cu-Litzen (video)	4
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Leiterisolationsmaterial	Foam / Skin-PE
Leiterisolation Ø [mm]	4,80
Leiterisolation Ø ["]	0.189
Gewicht bei 1 m [g]	470
Gewicht bei 1000 ft [lbs]	349.9163
Bauform	rund
Aufmachung, VPE	100 m, Meterware
Verkürzungsfaktor	0,86
Temperatur min. [°C]	-30
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	130
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	426.5092
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	86
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	282.1522
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	56
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	183,727
Breite [mm]	21,8
Breite ["]	0.8583
Höhe [mm]	21,8
Höhe ["]	0.8583
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	10,8
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.2918
Dämpfung bei 470 MHz (100m & 20° C) [dB]	16,9
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.1511
Dämpfung bei 862 MHz (100m & 20° C) [dB]	23,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.1323
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	25,1
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.6505
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	31,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.5098
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	34,3
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.4546
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	38,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	11.7348
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	46,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	14.2646
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	20
Leiterwiderstand bei 1000 ft. [Ω]	6.096
Schirmwiderstand bei 1 km [Ω]	5,6
Schirmwiderstand bei 1000 ft. [Ω]	1.7069
Erhältlich seit	V07.1
BPVo-Euroklasse	Fca
