SCHROFF Bausatz, geschirmt, " flexible", zur Backplanemontage - BGTR PRO F 3HE 84TE 295T KD

BGTR PRO F 3HE 84TE 295T KD

EAN/GTIN	4036088071423
Hersteller-Nr.	24563143
Hersteller	SCHROFF

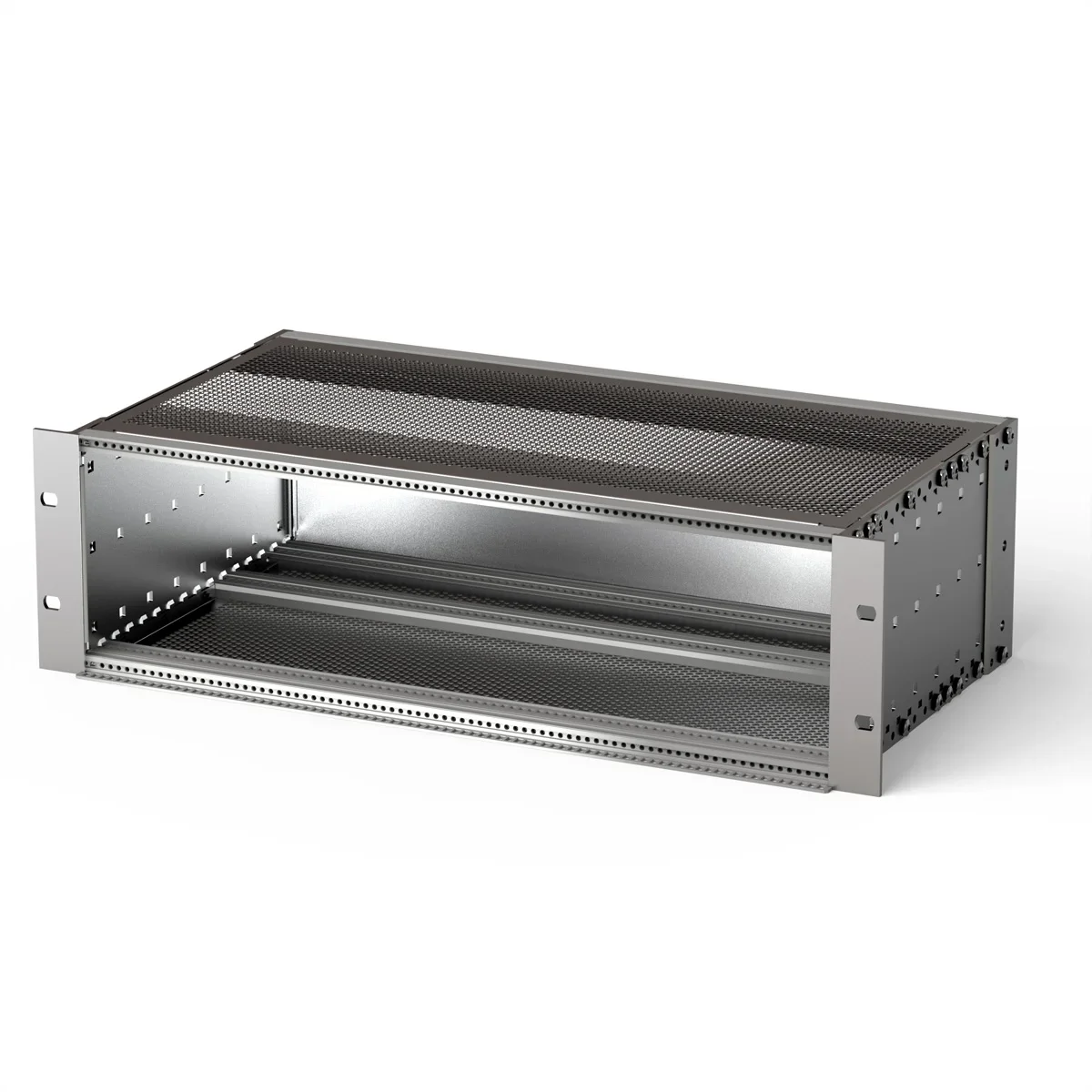

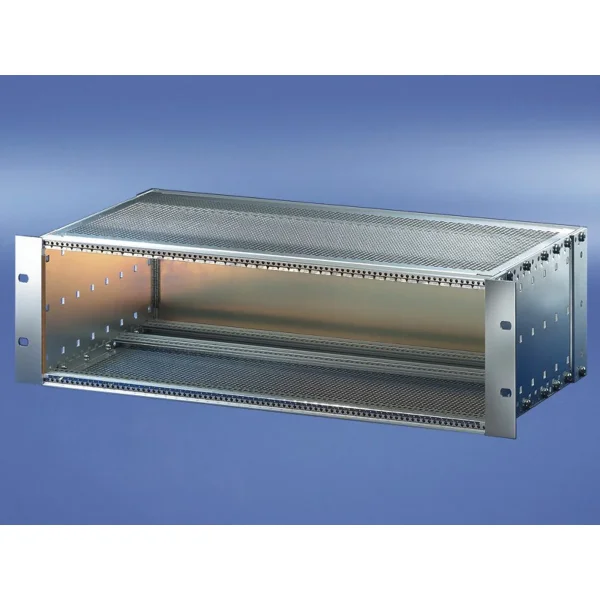

EuropacPRO 19-Zoll Baugruppenträgersatz für Backplanemontage, abgeschirmte Version, 3 HE, 295 mm

SUBR PRO F 3U 84HP 295D SL

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Höheneinheiten	3 HE
Breiteneinheiten	84 TE
Maximale Tragkraft	11 kg
Tiefe	295 mm
Verpackungshöhe	100 mm
Verpackungsbreite	320 mm
Verpackungstiefe	540 mm
Paketgewicht	2.764 kg

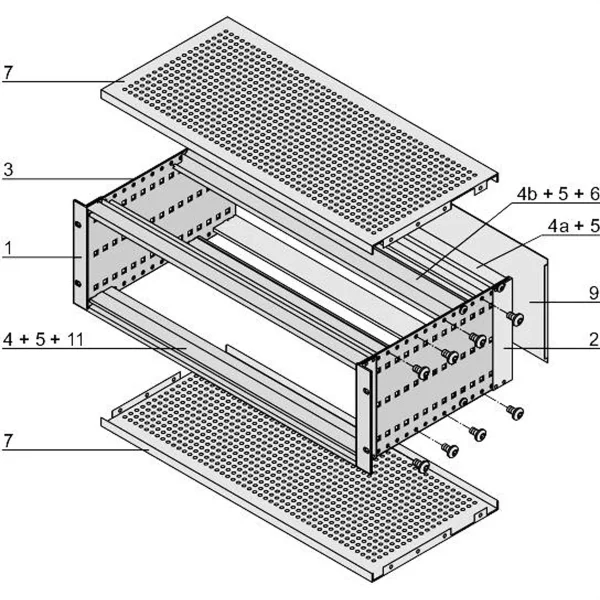

Lieferumfang (Bausatz):

Pos.1 (2x):	19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x):	Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x):	Seitenwand Typ F
Pos.4 (2x):	Modulschiene vorne (L-KD)
Pos.4 a (2x):	Modulschiene hinten (L-KD)

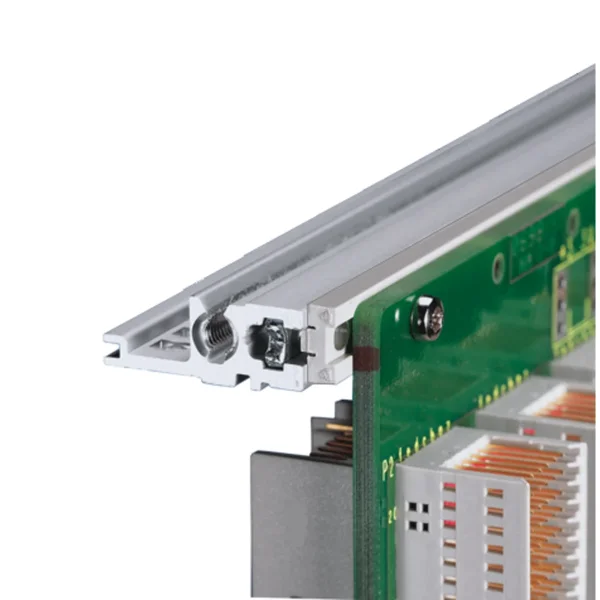

Pos.4 b (2x):	Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.5 (6x):	Gewindestreifen (vormontiert)
Pos.6 (2x):	Isolierstreifen, befestigt
Pos.7 (2x):	EMV-Abdeckblech
Pos.8 (1x):	EMV-Dichtmaterial (vormontiert)
Pos.9 (1x):	Rückwand
Pos.10 (1x):	Befestigungsmaterial
Pos.11 (2x):	Lochstreifen (vormontiert)
Pos.12 (1x):	Benutzeranleitung
