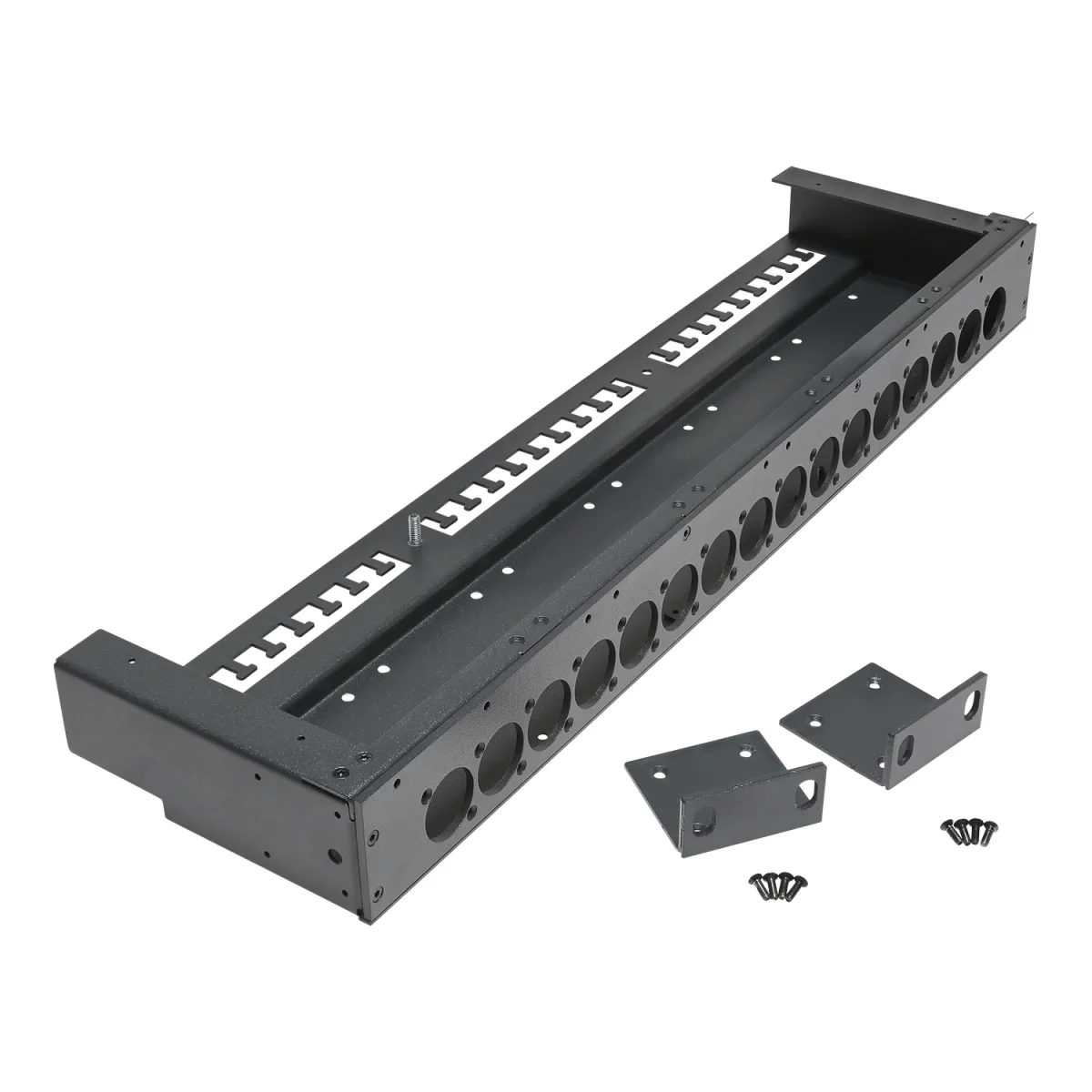

SYSPANEL, 19" 1HE, Installationsgehäuse

Das SYSPANEL ermöglicht Ihnen den schnellen und einfachen Aufbau von Patchfeldern, Geräteanschlussfeldern, Anschlussverteilern oder Übergabepunkte, z.B. in Regie- oder Geräteräumen. Dabei kann es mit maximal vier unserer Standard-4-kanaligen Platinenmodulen SBC13... variabel bestückt werden.
Erhältlich sind die Platinenmodule als XLR 3-pol bzw. 5-pol, male oder female (oder auch gemischt), als Combo-Jack-Buchse, in den Ausführungen A- oder B-Serie. Rückseitig sind entweder IDC-Schneid-Klemm-Kontakte (KRONE-LSA) oder Klemmen in Lifttechnik erhältlich. Mit dem SBC13-EBL ist auch eine 4-kanalige CAT5E NEUTRIK EtherCON-RJ45 erhältlich. Damit ist die Kombination von Audio-, DMX- und Netzwerkpatchfeld auf nur einer Höheneinheit möglich! Bitte beachten Sie, dass im SYSPAN keine "D-Flansch" Steckerbinder montiert werden können.
Rückseitig ist das Gehäuse mit 28 Metallzungen zur Zugentlastung der Zuleitungen ausgestattet.
Ein M4-Erdungsbolzen ist zum Potentialausgleich vorhanden.
Die individuelle Beschriftung ist über die SYSBOXX-Beschriftungsprofile SYPS-03-MKII (6mm) oder SYPS-12-MKIII (9mm) möglich. Optional kann das SYSPANEL von oben mit dem Deckel SYSPAN-C verschlossen werden.

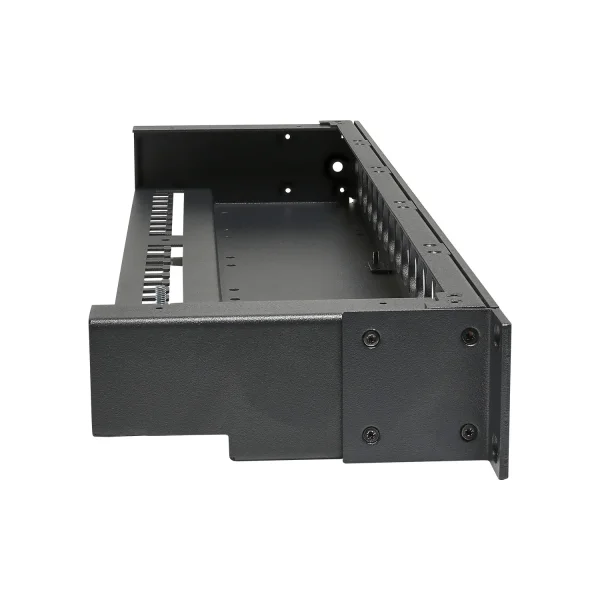

Die mitgelieferten Rackwinkel können frei in der Ausrichtung montiert werden.
Beschriftungsprofil, Rackwinkel sowie der Deckel werden mit gewindeformenden M2,5-Torx-Schrauben befestigt.
