TELEGÄRTNER SMA-Stecker / R-SMA-Buchse
Klicken zum Vergrößern
TELEGÄRTNER

TELEGÄRTNER SMA-Stecker / R-SMA-Buchse

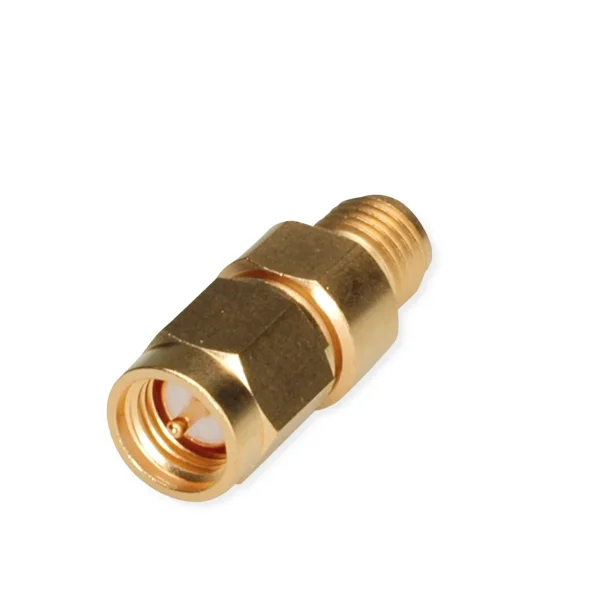

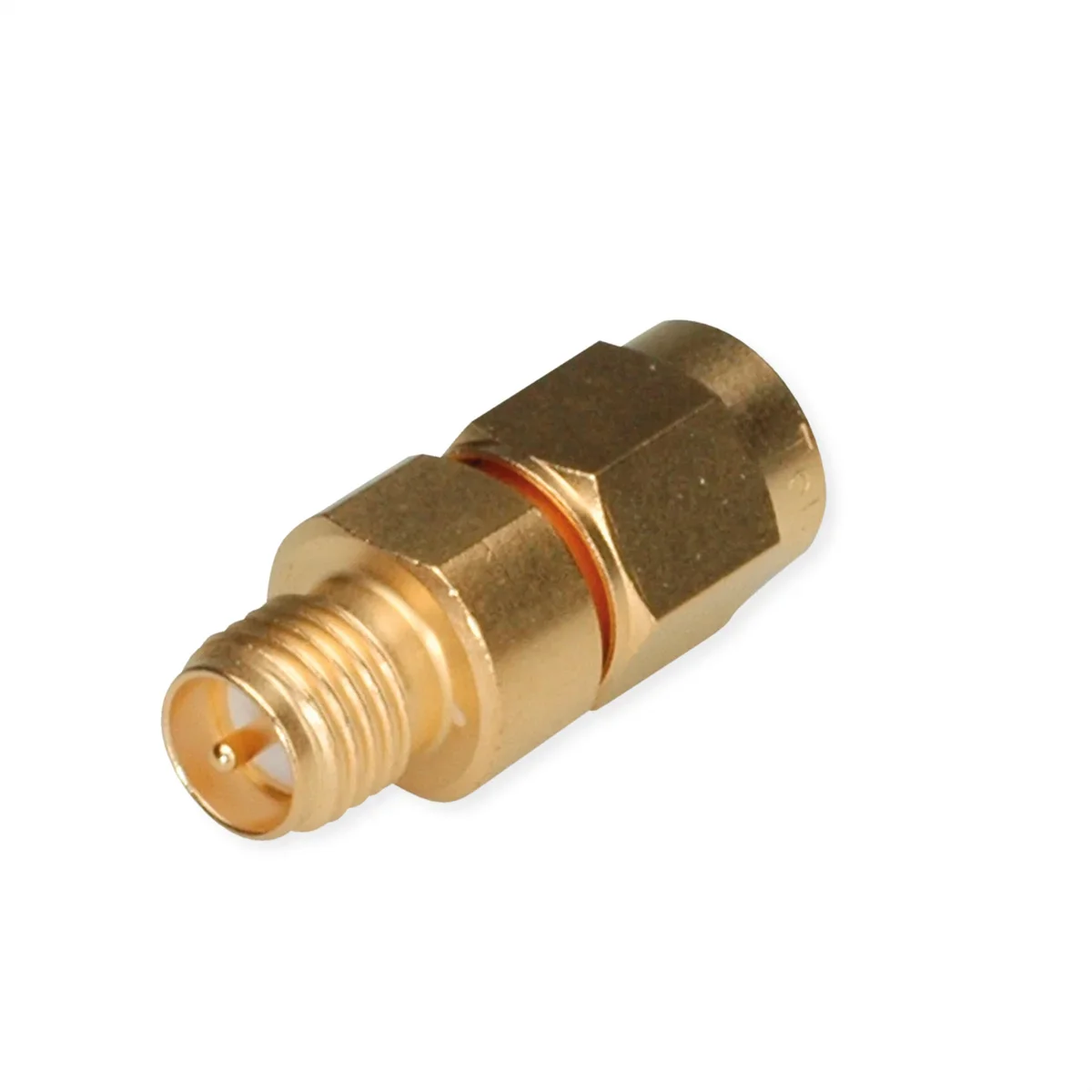

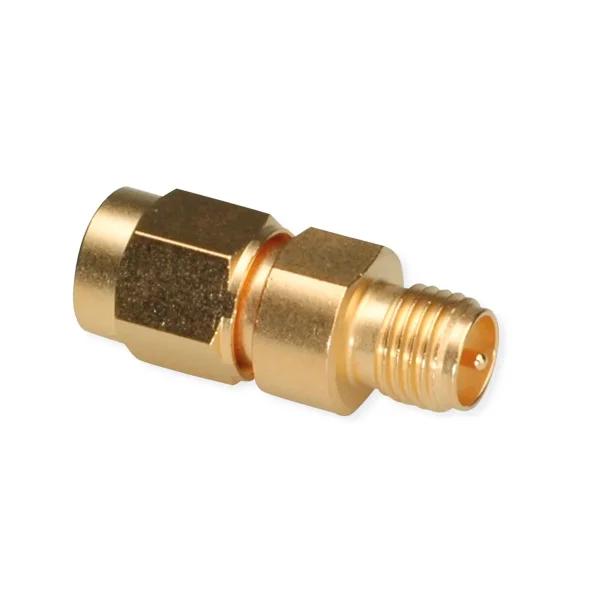

Telegärtner Adapter SMA-Stecker / R-SMA- Buchse

EAN/GTIN4018359349851
Hersteller-Nr.100024824
HerstellerTELEGÄRTNER

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: Adapt str SMAm - R-SMAf (Alte Artikelnummer J01155R0085)
  • Ausführung: SMA (m) / R-SMA (f)
  • Max. Frequenz: 6 GHz
  • Rückflussdämpfung: typ.: 1 GHz: -36 dB; 3 GHz: -27 dB; 6 GHz: -25 dB
  • Anmerkungen: Messing vergoldet, IP67
  • Steckzyklen: ≥ 500
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Spezifikationen

Hersteller TELEGÄRTNER
Produktgruppe Koaxialstecker
Produkttyp SMA auf R-SMA Adapter
Farbe goldfarben
Anzahl Ports 1
Seite 1 Typ des Anschlusses SMA-Steckverbinder
Seite 1 Art des Anschlusses Männlich (Stecker)
Seite 2 Typ des Anschlusses R-SMA-Steckverbinder
Seite 2 Art des Anschlusses Weiblich (Buchse)
Schutzart (IP Code) IP68
Steckrichtung gerade
Wellenwiderstand 50 Ohm
Frequenzbereich (max.) 6 GHz

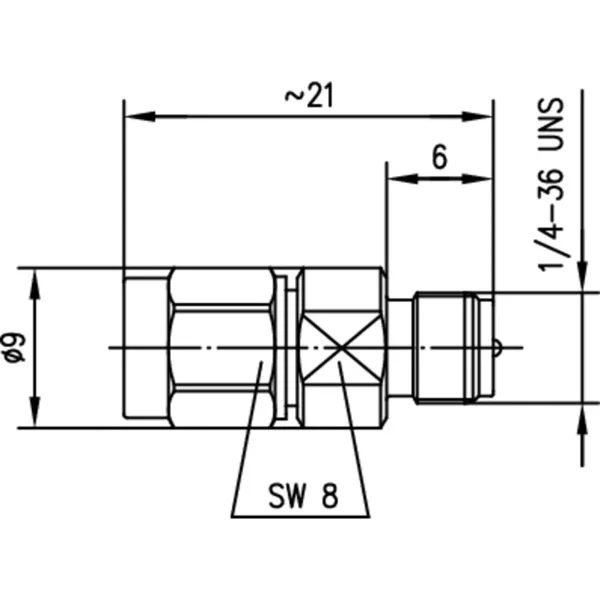

Höhe 9 mm
Breite 9 mm
Tiefe 21 mm
Gewicht 5.6 g
Verpackungshöhe 30 mm
Verpackungsbreite 90 mm
Verpackungstiefe 130 mm
Paketgewicht 0.028 kg

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)
10,90 €
inkl. USt: 12,97 €
zzgl. 10,00 € Versand • ab 500 € versandkostenfrei
5 Stück verfügbar
Lieferzeit: ca. 3 Tage
