TRANSIT MC 1001 HD

TRANSIT MC 1001Viele Talente …besitzt unsere Hybridserie SC-TRANSIT MC. Sie bietet eine Vielzahl an unterschiedlichenKombinationen aus Audio-/Video-/Netzwerk- und Stromleitungen. Die Basis der Serie ist das TRANSIT MC 1001 HD, bestehend aus einerHD-taugl…

EAN/GTIN	4049371362320
Hersteller-Nr.	600-1001
Hersteller	Sommer cable

TRANSIT MC 1001

Viele Talente …
besitzt unsere Hybridserie SC-TRANSIT MC. Sie bietet eine Vielzahl an unterschiedlichen

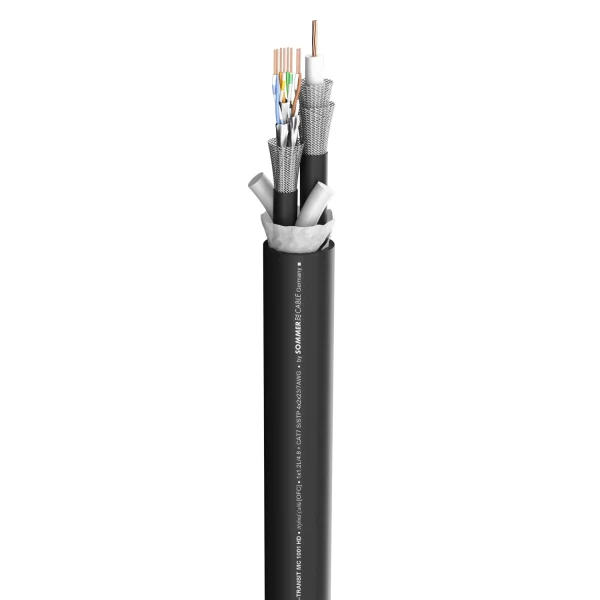

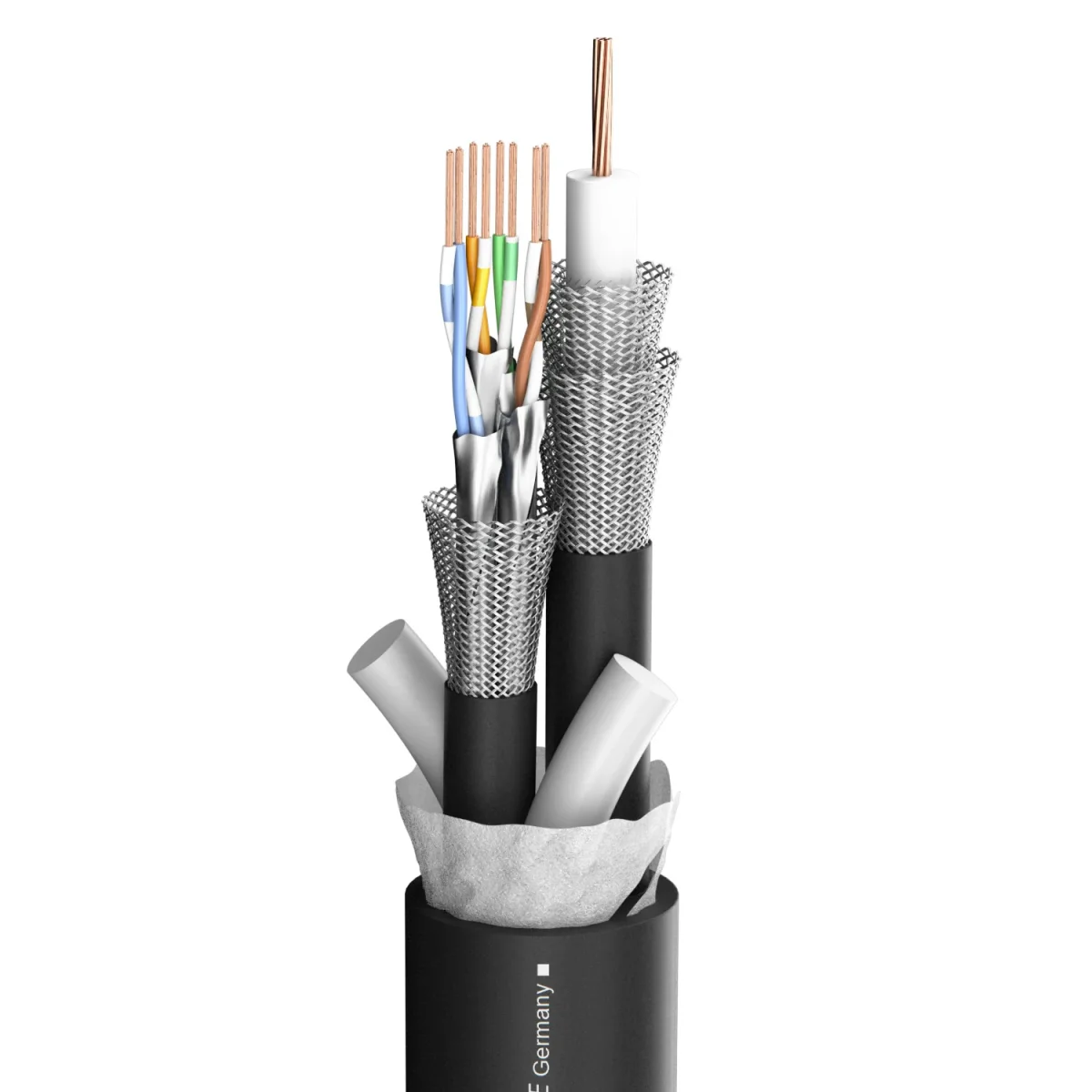

Kombinationen aus Audio-/Video-/Netzwerk- und Stromleitungen. Die Basis der Serie ist das TRANSIT MC 1001 HD, bestehend aus einer
HD-tauglichen Video- und einer 10 Gbit-fähigen CAT-Leitung. Es wurde speziell für den Einsatz auf einer Kabeltrommel optimiert. Der Außenmantel ist – im Gegensatz zu den marktüblichen,unrunden Schlauchkonstruktionen – voll ausgespritzt mit hochwertigem kälteflexiblem S-PVC-Compound. Auch die einzelnen Elemente der HD-SDI-Videoleitung und des CAT-
7-Kabels besitzen einen kerbfesten PUR-Mantel, welcher das Kabelinnenleben und die hochwertige Skin/Gas-Schäumung vor widrigen Einflüssen von außen schützt.

Farbe	Schwarz

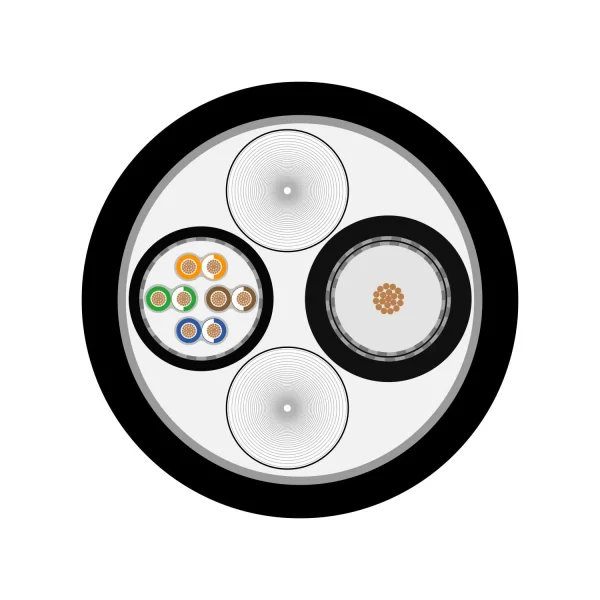

Aufbau	[(02YSCCH1.2L/4.8)+(S/FTP4x2xAWG23/7)]Y
Aufbau (video)	(02YCCH1.2L/4.8)
Aufbau (network)	(S/FTP4x2xAWG23/7)
Mantelmaterial	S-PVC flammwidrig
Mantelmaterial (video)	PUR
Mantelmaterial (network)	PUR
Mantel Ø [mm]	195,00
Mantel Ø ["]	0.7677
Mantel Ø (video) [mm]	7,10
Mantel Ø (video) ["]	0.2795
Mantel Ø (network) [mm]	8,50
Mantel Ø (network) ["]	0.3346
Kanalanzahl (video)	1
Kanalanzahl (network)	4
Innenleiter	3
Innenleiter (video)	1
Innenleiter (network)	2
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter (network) [sqin]	0.0004
Innenleiter (network) [mm²]	0,26
Innenleiter Ø (video) [mm]	1,06
Innenleiter Ø (video) ["]	0.0417
AWG (video)	18
AWG (network)	23
Abschirmung (video)	2 x Cu-Geflecht verzinnt
Abschirmung (network)	Cu-Geflecht verzinnt + AL/PT-Folie je Adernpaar
Bedeckung, opt. [%]	100
Cu-Litzen (video)	7
Cu-Litzen (network)	7
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Cu-Litze Ø (network) [mm]	0,22
Cu-Litze Ø (network) ["]	0.0087
Leiterisolationsmaterial (video)	Foam/Skin-PE
Leiterisolation Ø (video) [mm]	4,80
Leiterisolation Ø (video) ["]	0.189
Gewicht bei 1 m [g]	400
Gewicht bei 1000 ft [lbs]	141.3124
Brandlast je m [kWh]	1,52
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.8651
Dämpfung bei 470 MHz (100m & 20° C) [dB]	14,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4806
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.2179
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	21,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.6751
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.2906
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2108
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.4358
Wellenwiderstand (video) [Ω]	75
Wellenwiderstand (network) [Ω]	100
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

17,62 €

inkl. USt: 20,97 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
