ALLNET Punkt-zu-Punkt Coax 8 Port Master Chassis/Verstärker EOC 100 zbh. EOC G.hn Unterputzdose/Durchgangsdose " ALL-GHN108S-100-UP-Dose"

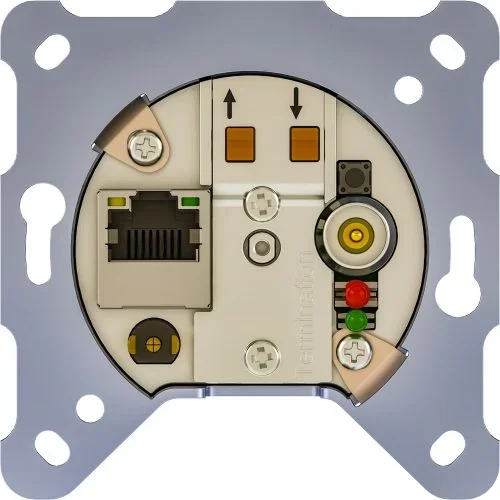

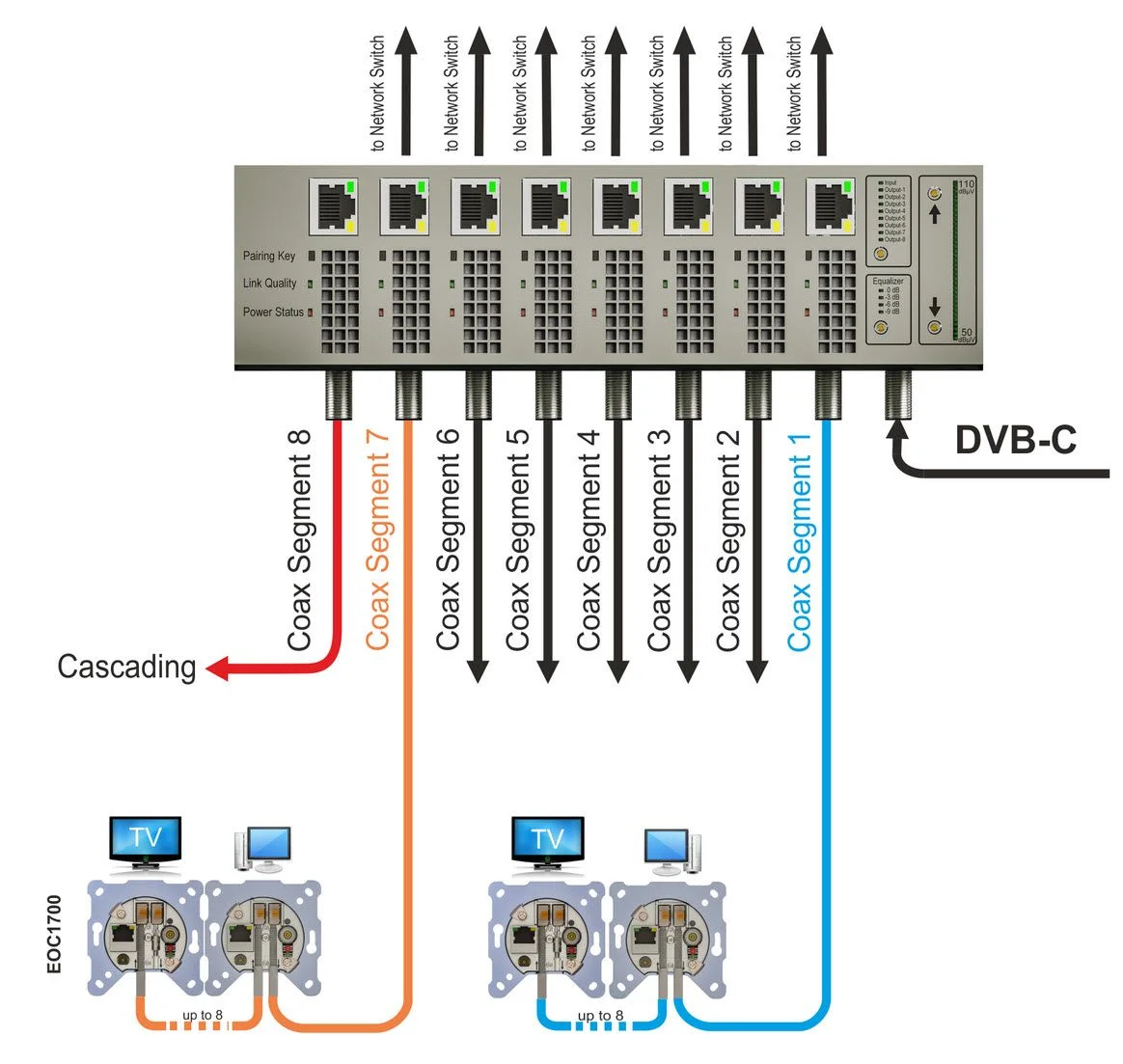

Die EOC 100MHz UP-Dose " ALL-GHN108S-100-UP-Dose" ist eine C-Durchgangsdose mit integrierter Gbit LAN-Schnittstelle. Ein Koaxialkabel wir zur gleichzeitigen Übertragung von DVB-C (108 MHz – 850 MHz) und Netzwerkdaten (<108 MHz) genutzt. Internet-/Netzwerkdaten können über den Gbit Ethernet Anschluss genutzt werden. Die Koax Buchse stellt ein Breitband Kabelsignal (108 MHz bis 860 MHz) zur Verfügung und kann mit einem handelsüblichen Receiver genutzt werden. Die Auskopplung des TV Signals erfolgt über die Koax Buchse, die der Netzwerkdaten erfolgt über die RJ45 Buchse. Die Vernetzung der einzelnen UP Dosen/G.hn Module findet automatisch statt. Die EOC 100 " ALL-GHN108S-100-UP-Dose" kann via Fernspeisung durch einen ALL-GHN108M-Coax-100 oder mit einem 24V/1A Netzteil betrieben werden. Es können 4 nachfolgende EOC100 Dosen " ALL-GHN108S-100-UP-Dose" versorgt werden. Für die nächsten nachfolgenden muß wieder mit 24VDC Netzteil dran, der die Speisung der nächsten max. 4 UP-Dosen realisiert. Die EOC 100 " ALL-GHN108S-100-UP-Dose" lässt sich sowohl in eine einzelne Unterputzdose als auch in eine mehrfach Unterputzdose einbauen. Jede EOC 100 " ALL-GHN108S-100-UP-Dose" kann mit jeder anderen Unterputzdose Daten austauschen. Verkabelung/Anschluss der EOC-Unterputzdosen an den ALL-GHN108M-Coax-100 werden im beschrieben. Empfohlene Anwendung: Gebäudeaufrüstung mit Gigabit bei vorhandener Koaxialverkabelung und kleinem Budget: Heimanwender kleine Firmennetzwerke Hotels Krankenhäuser Kurbetriebe Altenheime Altbausanierung Vergleich der Übertragungsstandards Standard G.Hn über COAX WLAN Powerline DOCSIS 3.0/3.1 über Coax netto Datenrate 1,5 Gbit 240 Mbit – WiFi 42 600 Mbit - Wi-Fi 52 800 Mbit - Wi-Fi 62 400 Mbit Powerline AV12002 400 Mbit Powerline AV20002 1600 Mbit/s dowload3 240 Mbit/s upload3 Anschaffungskosten mittel Wi-Fi4 Geräte billig Wi-Fi5 Geräte mittel Wi-Fi6 Geräte teuer AV1200 Geräte günstig AV2000 Geräte mittel hoch benötigt DOCSIS - CMTS Server Leistungsaufnahme bis zu 3W/Gbit >6 W/Gbit Accesspoint mitgerechnet bis zu 6 W/Gbit >8 W/Gbit Server mitgerechnet Störanfälligkeit nicht störanfällig durch viele Nutzer durch elektrische Verbraucher nicht störanfällig Abhörsicherheit ja WPA3 ja WPA2 nein ja ja optische Wirkung klein verschwindet in der Wand mittel Router steht im Raum groß ragt aus der Steckdose mittel Modem steht im Raum 2 Quelle: https://de.wikipedia.org/wiki/Datendurchsatz 3 Quelle: https://de.wikipedia.org/wiki/Data_Over_Cable_Service_Interface_Specification Technische Daten: DVB-C-Einzeldose für Reihenverteilung Einbau in Einzel- und Mehrfachdosen Frequenzbereich: 2 – 80 MHz Netzwerkstandard: G.Hn Datenrate Brutto: 1000 Mbps Datenrate Netto: 650 Mbps Durchgangsdämpfung: 108 – 860 MHz: -2 dB (18 db Richtkoppler) Durchgangsdämpfung: 108 – 860 MHz: -3 dB (12 db Richtkoppler) Richtkoppler: 16 dB (andere Werte auf Anfrage) Hardware Verschlüsselung: AES 128-bit Quality of Service: VLAN/TOS/Packet Classifier Fernwartung: TR-069 Remote Management (optional) Geeignet nur für DVB-C Verkabelung Nicht geeignet für Satellitenverkabelungen Leistungsaufnahme EOC 100 ALL-GHN108S-100-UP-Dose Datenrate netto Leistungsaufnahme 50 Mbit/s 2,06 Watt 100 Mbit/s 2,27 Watt 200 Mbit/s 2,47 Watt 300 Mbit/s 2,68 Watt 400 Mbit/s 2,81 Watt 500 Mbit/s 2,90 Watt 750 Mbit/s 3,05 Watt
