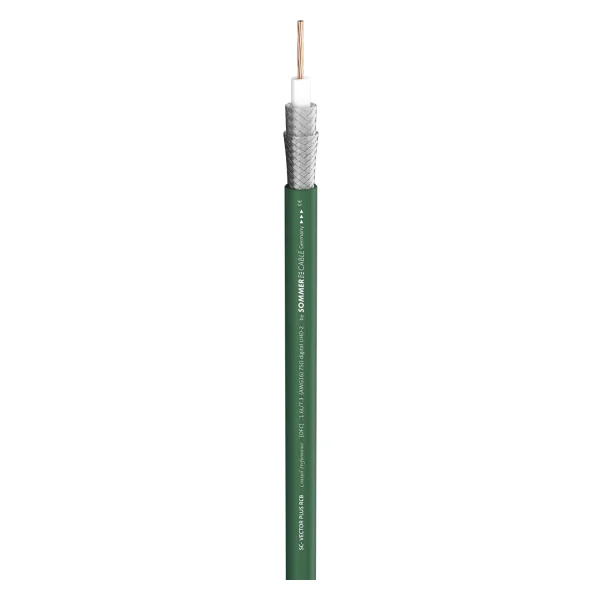

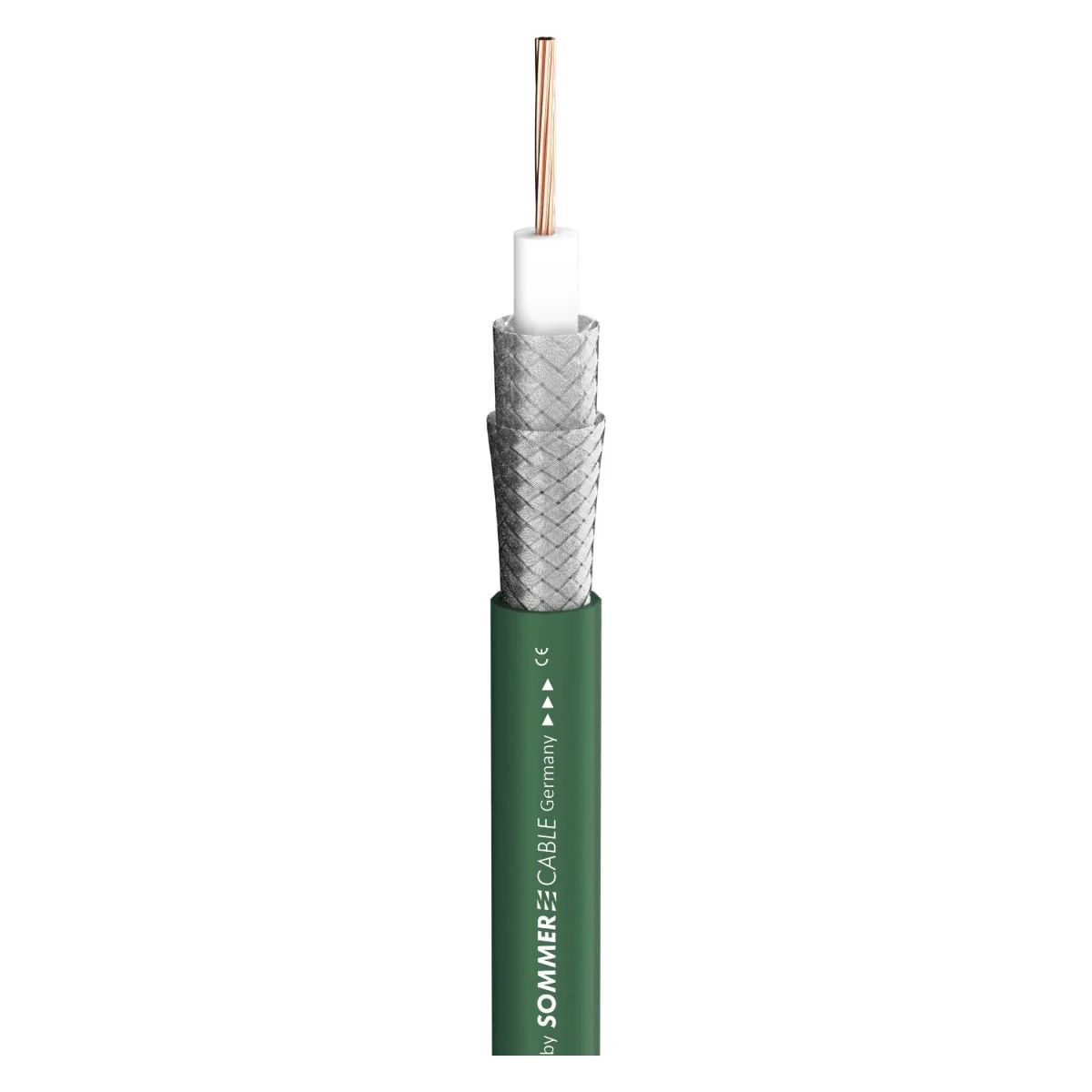

SC-VECTOR PLUS 1.6L/7.3 3G-SDI, gn, PVC

Simultanübersetzer...sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 10…

EAN/GTIN	4049371050463
Hersteller-Nr.	600-0224
Hersteller	Sommer cable

Simultanübersetzer...

sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle(AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.

Vorteile:

Hohe Lebensdauer durch alterungsbeständige Ummantelung
Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken

Anwendung:

Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
Mobile UHD-SDI Groß-Übertragungen
Professionelle, medientechnische Festinstallation nach 6G-Standard

Eigenschaften	3G-SDI / UHD, Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor
Anwendung	Videokabel
Farbe	grün

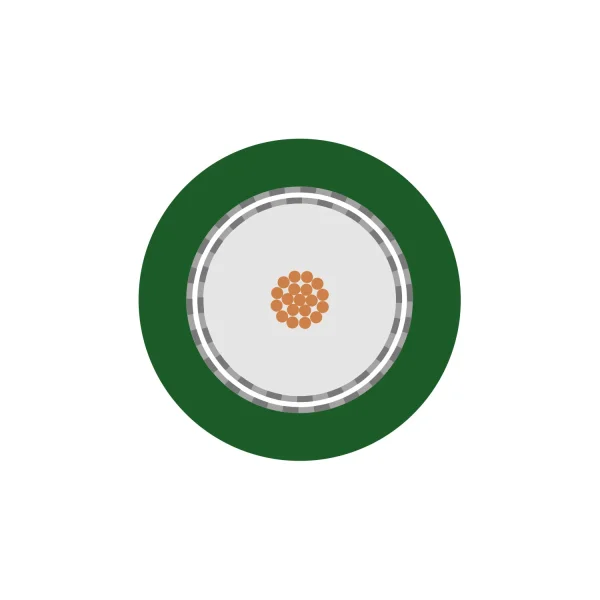

Aufbau	02YS(ST)CH1,6L/7,3
Mantelmaterial	PVC
Mantel Ø [mm]	10.30
Mantel Ø ["]	0.4055
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	1,54
Innenleiter (video) [sqin]	0.0024
Innenleiter Ø (video) [mm]	1,40
Innenleiter Ø (video) ["]	0.0551
AWG (video)	16
Abschirmung	doppeltes Cu-Geflecht, verzinnt
Bedeckung, opt. [%]	90, 100
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,53
Cu-Litze Ø (video) ["]	0.0209
Leiterisolationsmaterial	Skin-Foam-Skin-PE
Leiterisolation Ø [mm]	7,30
Leiterisolation Ø ["]	0.2874
Gewicht bei 1 m [g]	134.2
Gewicht bei 1000 ft [lbs]	94.2082
Brandlast je m [kWh]	0,58
Bauform	rund
Aufmachung, VPE	100 m Rolle, 500 m Rolle, 1000 m Rolle
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-30
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	198
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	649.6063
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	121
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	396.9816
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	72
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	236,2205
Breite [mm]	10,3
Breite ["]	0.4055
Höhe [mm]	10,3
Höhe ["]	0.4055
Kapazität Ader/Schirm bei 1m (video) [pF]	52,4, 53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.9715, 16.1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	7,3
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.225
Dämpfung bei 470 MHz (100m & 20° C) [dB]	11,5
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.5052
Dämpfung bei 862 MHz (100m & 20° C) [dB]	15,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.6939
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	15,9, 16,5
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.8463, 5.0292
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	20,1, 21
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.1265, 6.4008
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	22,8
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.9494
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	25,3
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.7114
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	32,2
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.8146
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	56,5
Dämpfung bei 9000 MHz (100m & 20° C) [dB]	75,9, 76,4
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	96,2
Wellenwiderstand [Ω]	75
Isolationswiderstand bei 1 km [GΩ]	11,1
Isolationswiderstand bei 1000 feet [GΩ]	3.3833
Schirmwiderstand bei 1 km [Ω]	3,7, 10
Schirmwiderstand bei 1000 ft. [Ω]	1.1278, 3.048
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

9,02 €

inkl. USt: 10,73 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

185 Stück verfügbar

Lieferzeit: ca. 3 Tage
